Kabel USB DELOCK 63986 — pojedyncze opakowanie, standardowe złącze USB

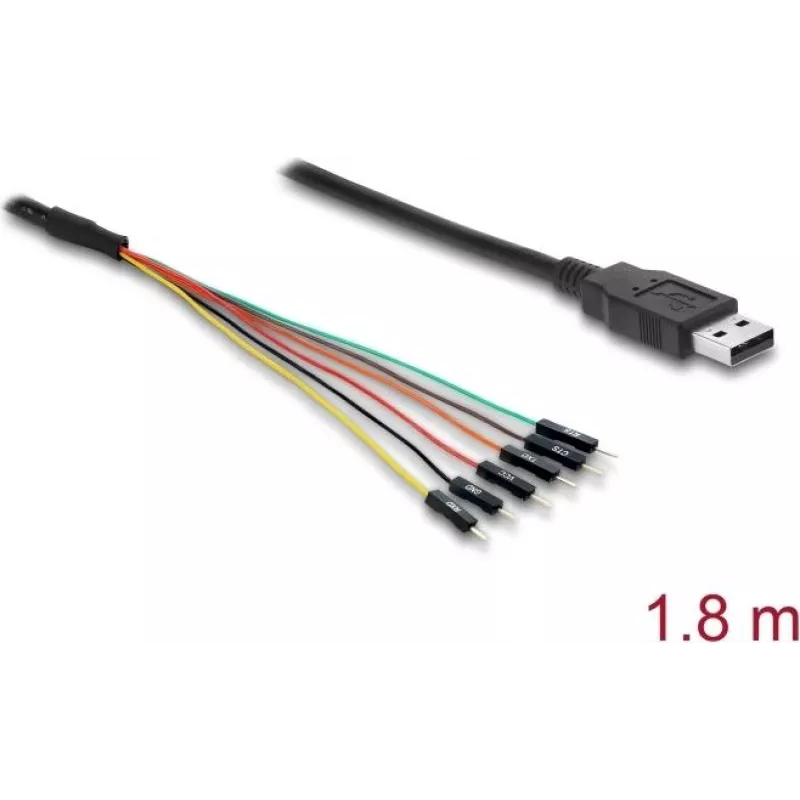

DELOCK 63986 to kabel USB w pojedynczym opakowaniu, który działa jako konwerter USB 2.0 Typ-A na UART TTL z wbudowanym kablem o długości 1,8 m. Przekształca on standardowy port hosta USB w 6-pinowy interfejs szeregowy o poziomach TTL, zapewniający linie TX, RX, CTS, RTS oraz dedykowane wyjście 5 V. Kabel umożliwia przesyłanie danych przez USB 2.0 i może zasilać kompatybilne urządzenia TTL w granicach dostępnego prądu hosta USB, co czyni go odpowiednim do prac warsztatowych, rozwojowych oraz instalacji wewnątrz obudów.

Zalety

Wbudowany konwerter eliminuje potrzebę stosowania osobnego adaptera szeregowego i może zasilać wiele urządzeń docelowych bezpośrednio z wyjścia USB 5 V, gdy pozwalają na to wymagania prądowe urządzenia. Linie sprzętowej kontroli przepływu (CTS i RTS) są wyprowadzone dla niezawodnej komunikacji szeregowej w zastosowaniach wymagających uzgadniania. Długość kabla 1,8 m zapewnia dodatkowy zasięg, co ułatwia wygodną pracę z płytkami rozwojowymi lub umieszczanie urządzeń wewnątrz obudów bez dodatkowych przedłużaczy.

Zastosowanie

• Wgrywanie firmware i dostęp do bootloadera w mikrokontrolerach i płytkach rozwojowych
• Dostęp do konsoli szeregowej do debugowania routerów, komputerów jednopłytkowych i systemów wbudowanych
• Wymiana danych z czujnikami, modemami i sterownikami przemysłowymi wykorzystującymi poziomy UART TTL
• Prototypowanie i programowanie projektów opartych na mikrokontrolerach

Kluczowe specyfikacje

• Interfejs: USB 2.0 Typ-A (host) na UART TTL
• Złącze: 6-pinowe złącze szpilkowe z wyjściami TX, RX, CTS, RTS i 5 V
• Poziom sygnału: TTL (dostępne wyjście 5 V)
• Długość kabla: wbudowany kabel 1,8 m
• Zasilanie: wyjście 5 V z hosta USB (zależne od limitu prądu hosta)

Sposób użycia

Włóż wtyczkę Typ-A do portu hosta USB w komputerze lub innym urządzeniu USB host. Podłącz złącze 6-pinowe do pinów UART urządzenia docelowego, upewniając się, że TX jest połączony z RX, a RX z TX; podłącz CTS i RTS, jeśli wymagana jest sprzętowa kontrola przepływu. Jeśli urządzenie docelowe może być zasilane przez USB, użyj wyjścia 5 V w granicach możliwości prądowych hosta. Zainstaluj niezbędne sterowniki na hoście, jeśli konwerter nie zostanie automatycznie rozpoznany, a następnie otwórz terminal szeregowy lub narzędzie programistyczne skonfigurowane z odpowiednią szybkością transmisji i parametrami szeregowymi.

Zalecenia

Przed podłączeniem sprawdź poziomy napięć i zgodność wyprowadzeń, aby uniknąć uszkodzeń. Nie pobieraj więcej prądu z wyjścia USB 5 V, niż dopuszcza port hosta. Przestrzegaj zasad prawidłowego uziemienia i ochrony przed wyładowaniami elektrostatycznymi podczas pracy z wrażliwą elektroniką.
