Kabel USB DELOCK 63989 — pojedyncze opakowanie, standardowy kabel połączeniowy

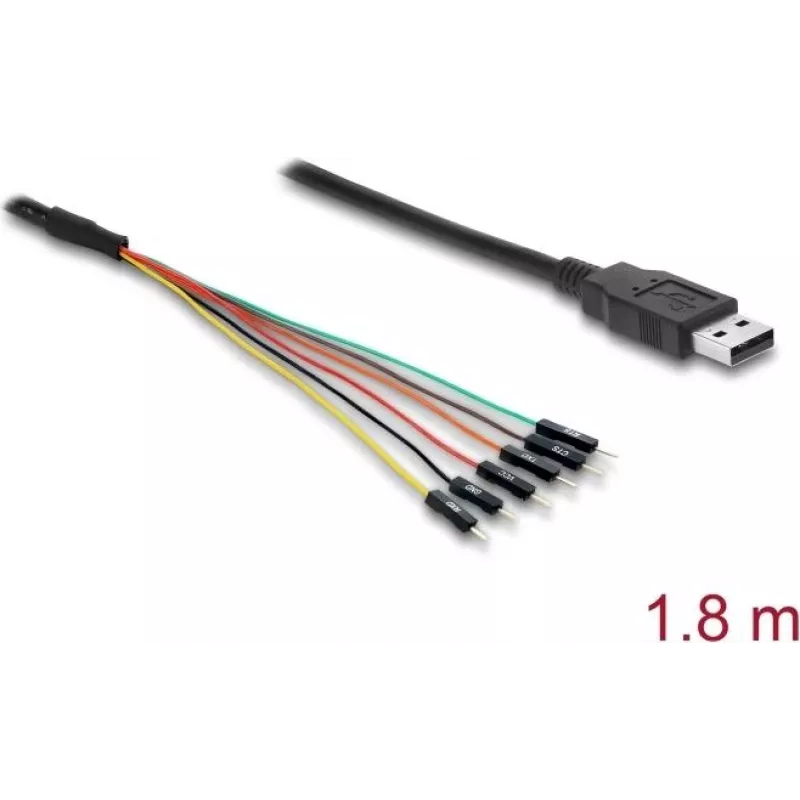

DELOCK 63989 — pojedyncze opakowanie, standardowy kabel połączeniowy to konwerter USB 2.0 Type-A na UART TTL, który zapewnia interfejs szeregowy o poziomie logicznym 3,3 V do podłączania urządzeń wbudowanych do komputera PC przez USB. Adapter udostępnia 6-pinowe złącze kołkowe z sygnałami TX, RX, CTS i RTS oraz zawiera wyjście 3,3 V do zasilania płytek docelowych lub modułów. Jest przeznaczony do zadań komunikacji szeregowej, takich jak programowanie firmware, debugowanie i wymiana danych z mikrokontrolerami, routerami i innymi urządzeniami na poziomie TTL.

Zalety

Konwerter DELOCK 63989 obsługuje łączność USB 2.0 i zapewnia stabilny interfejs logiczny 3,3 V, redukując potrzebę stosowania dodatkowych elementów do konwersji poziomów napięć. Jego kompaktowe 6-pinowe złącze kołkowe integruje linie sprzętowej kontroli przepływu (CTS, RTS) obok TX i RX, umożliwiając niezawodne transfery szeregowe i wspierając urządzenia wymagające handshake'u RTS/CTS. Dołączone wyjście zasilania 3,3 V upraszcza zasilanie małych obwodów docelowych podczas prac rozwojowych i testowych.

Odpowiedni do

• Programowanie firmware i dostęp do bootloadera na mikrokontrolerach
• Dostęp do konsoli szeregowej w routerach, przełącznikach i urządzeniach z wbudowanym Linuxem
• Debugowanie i rejestrowanie danych szeregowych z czujników i modułów
• Rozwój i prototypowanie systemów IoT i wbudowanych wymagających UART 3,3 V

Kluczowe specyfikacje

• Interfejs: USB 2.0 Type-A na UART TTL
• Napięcie logiczne: 3,3 V
• Złącze kołkowe: 6-pinowe z TX, RX, CTS, RTS i wyjściem 3,3 V
• Sygnały: asynchroniczne szeregowe TX/RX z liniami sprzętowej kontroli przepływu
• Wyjście zasilania: zasilanie 3,3 V dla urządzeń docelowych
• Zastosowanie: komunikacja szeregowa, programowanie i debugowanie

Jak używać

Podłącz konwerter do komputera hosta za pomocą portu USB 2.0 Type-A. Podłącz piny TX i RX do odpowiednich pinów RX i TX w urządzeniu docelowym, a także podłącz CTS/RTS, jeśli wymagana jest sprzętowa kontrola przepływu. Jeśli urządzenie docelowe wymaga zasilania z konwertera, podłącz jego szynę zasilającą do wyjścia 3,3 V, przestrzegając ograniczeń prądowych konwertera. Zainstaluj wszelkie niezbędne sterowniki szeregowe USB w systemie hosta, aby urządzenie zostało rozpoznane jako wirtualny port COM, a następnie otwórz terminal lub narzędzie programistyczne skonfigurowane dla docelowej prędkości transmisji i ustawień szeregowych.

Zalecenia

Przed podłączeniem sprawdź, czy urządzenie docelowe pracuje z logiką 3,3 V, aby uniknąć uszkodzeń. Użyj wspólnej masy między konwerterem a urządzeniem docelowym. Zabezpiecz okablowanie, aby zapobiec przypadkowym zwarciom podczas aktualizacji firmware lub testowania bez lutowania. Zapoznaj się z dokumentacją sterownika systemu operacyjnego w celu poprawnej konfiguracji wirtualnego portu COM i zalecanych prędkości transmisji.
