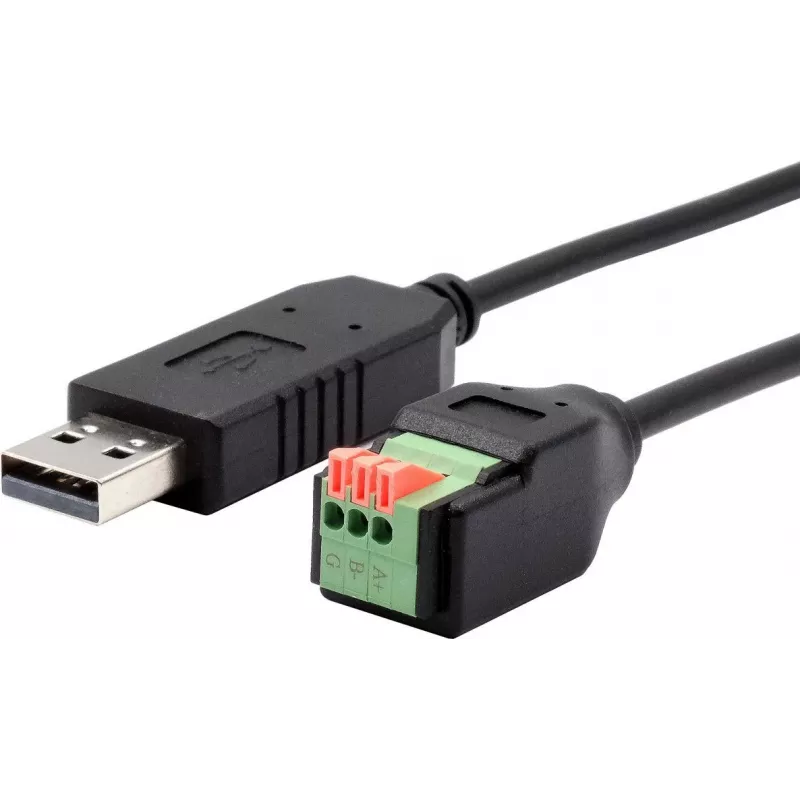

Kabel USB na RS-485 Exsys EX-13009 1,0 m, chipset FTDI

Exsys EX-13009 to kabel USB na RS-485 o długości 1,0 m z chipsetem FTDI, który dokonuje konwersji między portem hosta USB a różnicową linią szeregową RS-485. Kabel umożliwia podłączenie urządzeń RS-485, takich jak przyrządy przemysłowe, sterowniki i peryferia szeregowe, do komputera PC lub systemu wbudowanego w celu konfiguracji, monitorowania i wymiany danych. Zintegrowany chipset FTDI zapewnia standardowy interfejs szeregowy USB i obsługuje popularne systemy operacyjne za pomocą odpowiednich sterowników lub natywnego wsparcia.

Zalety

Zintegrowany chipset FTDI gwarantuje niezawodną konwersję USB na szeregową oraz stabilną transmisję danych przez pary różnicowe RS-485. Długość kabla 1,0 m stanowi równowagę między wygodą na biurku a zasięgiem do pobliskiego sprzętu bez nadmiaru luzu. Konstrukcja z pojedynczym kablem eliminuje potrzebę stosowania zewnętrznej skrzynki konwertera, upraszczając instalację i zmniejszając zajmowaną przestrzeń. Działanie plug-and-play jest dostępne, gdy system operacyjny hosta zawiera sterowniki FTDI, a w razie potrzeby można zainstalować sterowniki dostawcy.

Zastosowanie

• Podłączanie sterowników PLC, sterowników silników i czujników przemysłowych do komputera PC w celu konfiguracji
• Systemy oprzyrządowania polowego i monitoringu wymagające komunikacji RS-485
• Szeregowe urządzenia peryferyjne wykorzystujące sygnalizację różnicową RS-485
• Systemy wbudowane i płyty rozwojowe potrzebujące interfejsu USB dla urządzeń RS-485

Kluczowe specyfikacje

• Długość kabla: 1,0 m
• Konwersja interfejsu: USB (host) na RS-485 (para różnicowa)
• Chipset: kontroler USB-szeregowy FTDI
• Złącze po stronie USB: standardowa wtyczka USB typu A
• Złącze po stronie szeregowej: zakończenia przewodów RS-485 lub standardowe złącze DB/terminal zgodnie z dostawą
• Kierunek transmisji: typowa praca półdupleksowa dla sieci RS-485
• Zasilanie: zasilanie z portu hosta USB

Sposób użycia

Podłącz wtyczkę USB typu A do dostępnego portu USB w komputerze hosta lub systemie wbudowanym. Podłącz parę różnicową RS-485 i masę do zdalnego urządzenia RS-485 zgodnie ze schematem okablowania urządzenia i oznaczeniami wyprowadzeń kabla. Jeśli system operacyjny hosta nie rozpoznaje automatycznie urządzenia FTDI, zainstaluj odpowiedni sterownik FTDI dostarczony przez system operacyjny lub dostawcę chipsetu. Po instalacji sterownika kabel pojawia się jako wirtualny port COM/szeregowy; skonfiguruj prędkość transmisji, parzystość, bity danych i bity stopu w terminalu lub aplikacji, aby dopasować je do ustawień urządzenia RS-485. W przypadku, gdy wiele węzłów RS-485 współdzieli magistralę, przestrzegaj zasad prawidłowego zakończenia magistrali, adresowania urządzeń i unikania kolizji.

Zalecenia

Używaj okablowania typu skrętka i, jeśli wymaga tego środowisko instalacji, kabla ekranowanego, aby zredukować zakłócenia elektromagnetyczne. Zapewnij poprawną biegunowość A/B połączeń RS-485 i zastosuj rezystory terminujące na końcach magistrali, jeśli jest to konieczne ze względu na długość sieci i szybkość transmisji danych. Dla najlepszej integralności sygnału unikaj prowadzenia kabla wzdłuż linii wysokiego napięcia.
