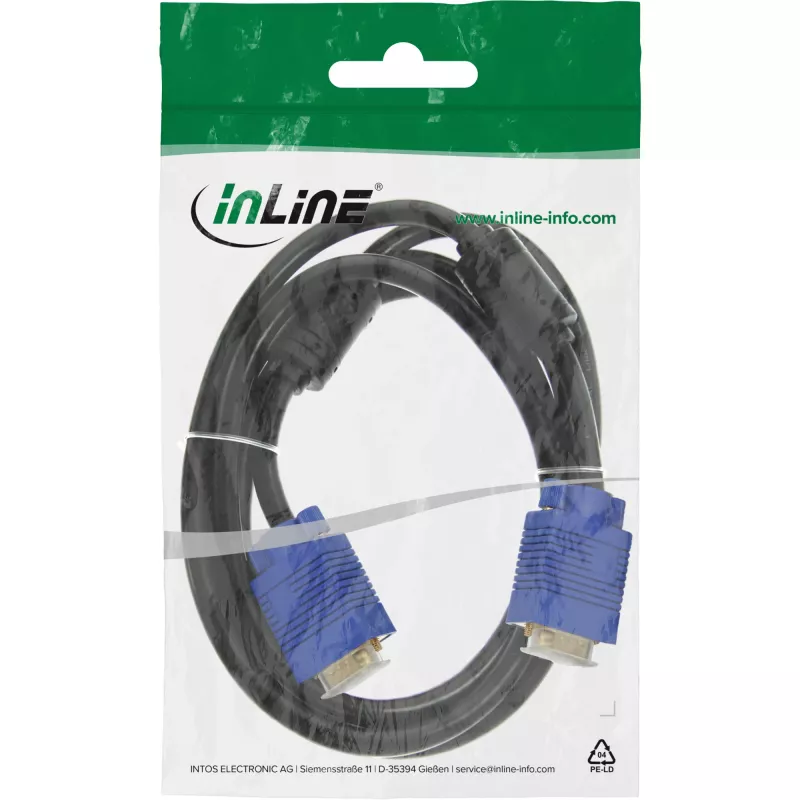

Kabel VGA InLine 17715T — InLine VGA 17715T, waga 199 g, wymiary W15×S33 mm

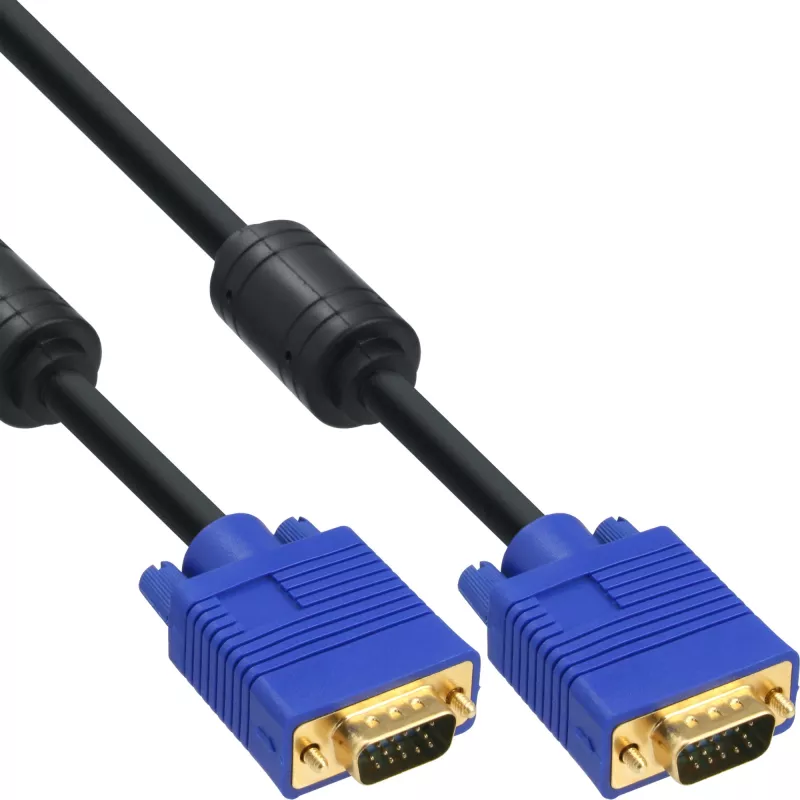

Kabel VGA InLine 17715T jest przeznaczony do przesyłania analogowych sygnałów wideo między komputerami PC, monitorami i projektorami. Ten kabel SVGA ma złącza męskie HD15 na męskie ze stykami pozłacanymi oraz w pełni obsadzone okablowanie 3C+7 (styk 9 niepodłączony). Konstrukcja kabla obejmuje podwójne ekranowanie – folię plus oplot miedziany – oraz zintegrowany rdzeń ferrytowy, co ogranicza zakłócenia elektromagnetyczne i zachowuje integralność obrazu. Dane fizyczne produktu wskazują na kompaktowy rozmiar złącza i lekką konstrukcję odpowiednią do standardowych konfiguracji wyświetlaczy i prezentacji.

Zalety

Pozłacane styki HD15 zapewniają stabilne połączenie elektryczne i zwiększoną odporność na korozję. Podwójne ekranowanie z folii i oplotu miedzianego wraz z przewodami miedzianymi pomaga utrzymać jakość sygnału podczas analogowej transmisji VGA. Formowane niebieskie złącza PC99 zapewniają bezpieczne dopasowanie i odciążenie przy końcówkach złączy. Zintegrowany ferryt tłumi szumy wysokiej częstotliwości, poprawiając klarowność obrazu w środowiskach narażonych na zakłócenia.

Zastosowanie

• Łączenie komputerów stacjonarnych z monitorami VGA
• Podłączanie laptopów lub odtwarzaczy multimedialnych do projektorów w celu prezentacji
• Tymczasowe lub stałe instalacje w salach lekcyjnych i konferencyjnych
• Stanowiska robocze lub starsze systemy wymagające analogowego wyjścia VGA

Kluczowe specyfikacje

• Typ złącza: HD15 (VGA) męski na męski
• Powłoka styków: pozłacane styki
• Ekranowanie: podwójne (folia + oplot miedziany)
• Okablowanie: 3C+7 w pełni podłączone (styk 9 niepodłączony)
• Ferryt: zintegrowany rdzeń ferrytowy do tłumienia EMI
• Obudowa złącza: formowana, w stylu niebieskiego PC99
• Waga: 0,199 kg
• Wymiary złącza (ok.): W 15 × S 33 mm

Sposób użycia

Przed podłączeniem upewnij się, że oba urządzenia obsługują połączenia VGA i są wyłączone. Dopasuj złącza męskie HD15 do portów VGA w urządzeniu źródłowym i wyświetlaczu, a następnie włóż i dokręć śruby ręczne, aby uzyskać stabilne połączenie mechaniczne. Włącz urządzenia i wybierz odpowiednie wejście na monitorze lub projektorze. Jeśli geometria obrazu lub kolory wymagają regulacji, użyj menu ekranowego urządzenia wyświetlającego, aby skalibrować rozdzielczość, częstotliwość odświeżania i pozycjonowanie, aby uzyskać optymalne renderowanie sygnału analogowego.

Zalecenia

Aby uzyskać najlepszą wydajność, prowadź kabel z dala od dużych kabli zasilających i nadajników bezprzewodowych, aby zminimalizować zakłócenia. Użyj odciążenia formowanego złącza, aby uniknąć ostrych zagięć w pobliżu złączy. W przypadku przedłużania przebiegów lub łączenia adapterów sprawdź, czy dodatkowe połączenia zachowują ekranowanie i uziemienie, aby utrzymać jakość obrazu.
