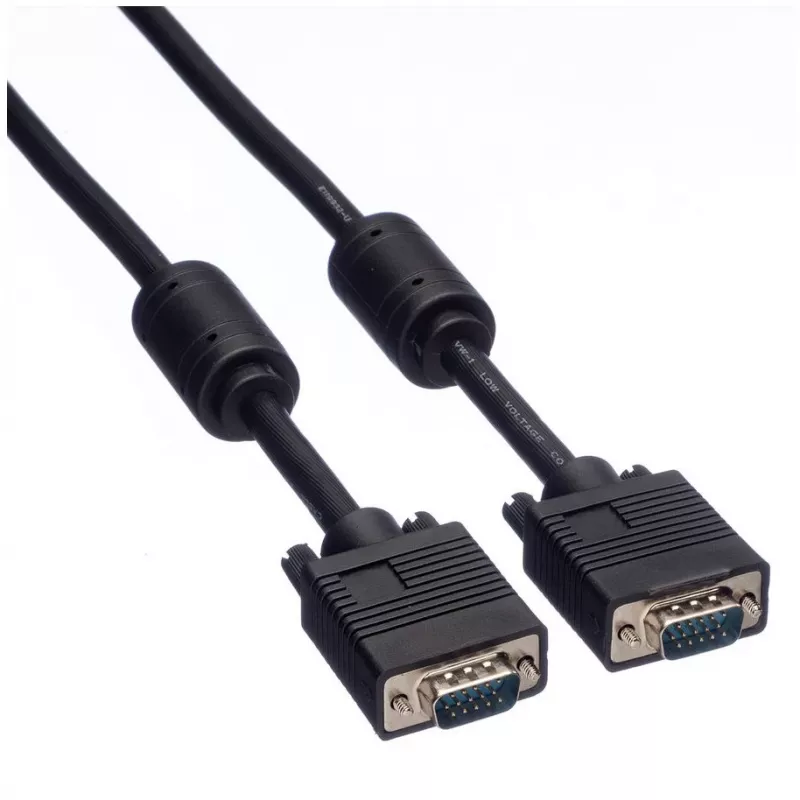

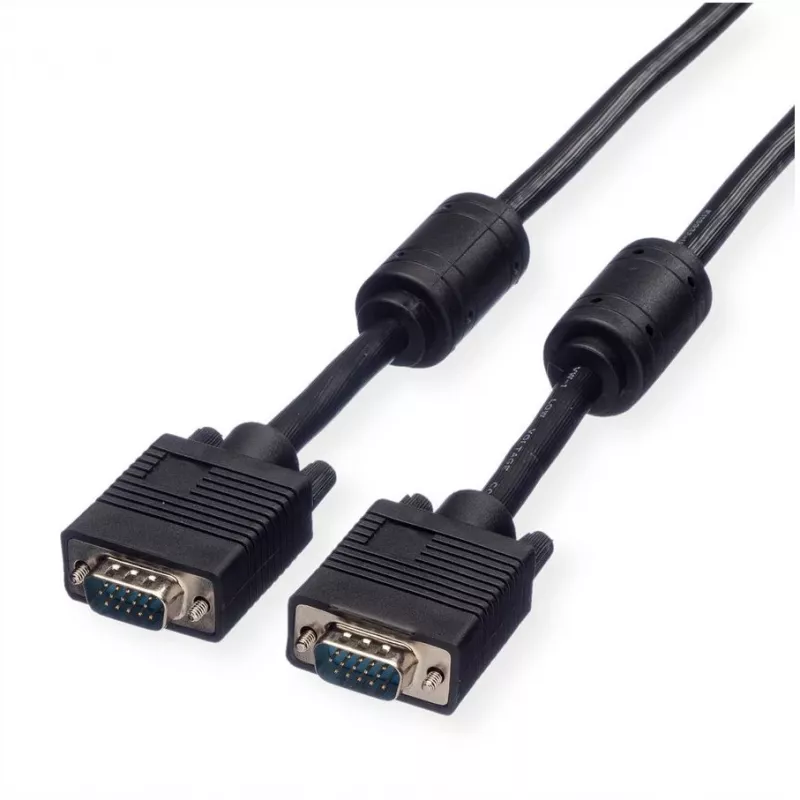

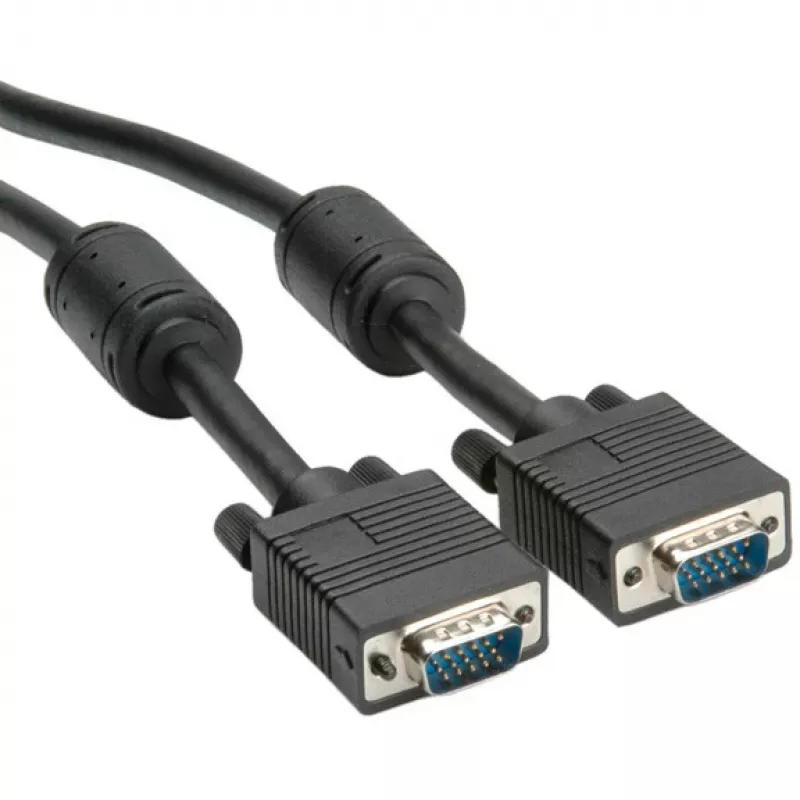

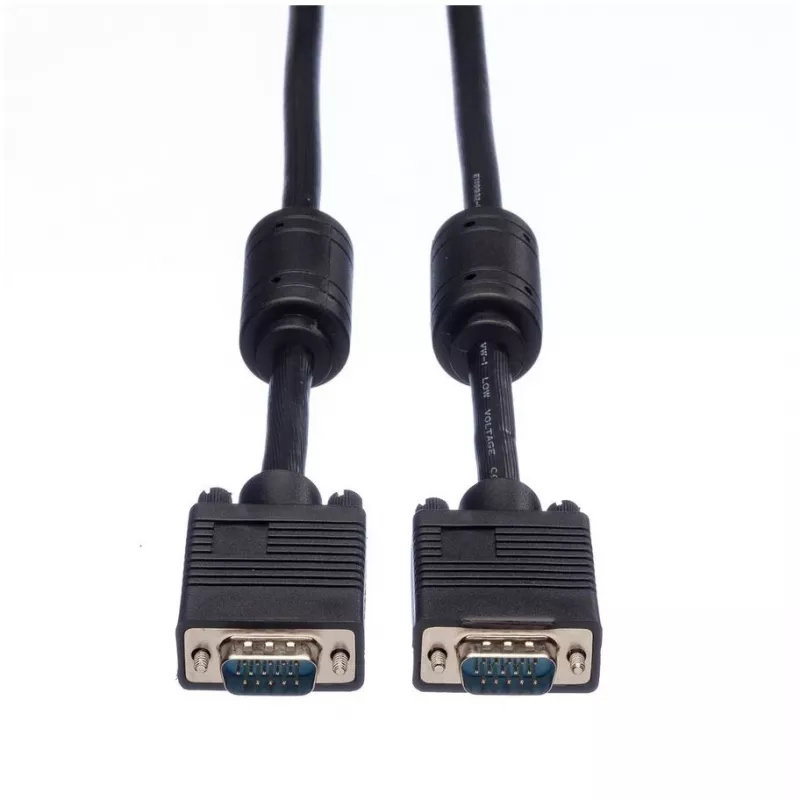

Kabel VGA ROLINE High Quality Ferrite DDC HD15 M/M 20 m

Wysokiej jakości kabel VGA ROLINE High Quality Ferrite DDC HD15 M/M 20 m zaprojektowany do niezawodnego połączenia między kartą graficzną komputera a monitorem, projektorem lub rozdzielaczem/wzmacniaczem VGA. Kabel o długości 20 m zawiera dwa rdzenie ferrytowe i obsługuje DDC do automatycznej konfiguracji wyświetlacza, a jego podwójne ekranowanie i pełne okablowanie pinów zapewniają stabilną transmisję analogowego sygnału wideo na większe odległości.

Zalety

Kabel posiada dwa rdzenie ferrytowe redukujące zakłócenia elektromagnetyczne oraz podwójnie ekranowaną konstrukcję (oplot i folia) dla lepszej integralności sygnału. Wszystkie piny są podłączone, w tym pin 9 i pin 15, a kabel zawiera trzy linie koncentryczne dla sygnałów RGB plus dziewięć przewodów AWG28, co zapewnia spójne odwzorowanie kolorów. Śruby radełkowane umożliwiają bezpieczne mocowanie złącza bez użycia narzędzi.

Zastosowanie

• Podłączanie kart graficznych komputerów stacjonarnych lub laptopów do monitorów
• Podłączanie projektorów do prezentacji
• Przedłużanie sygnału VGA do rozdzielacza lub wzmacniacza VGA
• Instalacje wymagające 20-metrowego połączenia wideo analogowego z obsługą DDC

Kluczowe dane techniczne

• Marka: ROLINE
• Model/MPN: 11.04.5670
• EAN: 7611990192267
• Złącze: HD15 męski na HD15 męski (VGA)
• Długość: 20 m
• Okablowanie: 3 linie koncentryczne dla RGB + 9 × przewody AWG28 (wszystkie piny podłączone, w tym pin 9 i pin 15)
• Ekranowanie: podwójne (oplot + folia)
• Ferryt: 2 rdzenie ferrytowe
• Cechy: obsługa DDC, śruby radełkowane

Sposób użycia

Podłącz jedno złącze męskie HD15 do wyjścia VGA na karcie graficznej, a drugie złącze męskie HD15 do monitora, projektora lub wejścia rozdzielacza VGA. Dokręć śruby radełkowane ręcznie, aby zabezpieczyć połączenie. W przypadku podłączania przez rozdzielacz lub wzmacniacz VGA należy zapewnić kompatybilne wejścia/wyjścia i poprowadzić kabel tak, aby unikać ostrych zagięć. Funkcja DDC kabla umożliwia automatyczną identyfikację i konfigurację wyświetlacza przez podłączone urządzenia.

Zalecenia

Aby uzyskać najlepszą wydajność, należy unikać prowadzenia kabla VGA równolegle do przewodów zasilających i zachować łagodne zgięcia kabla, aby nie osłabić skuteczności ekranowania. W środowiskach o silnych źródłach elektromagnetycznych należy sprawdzić rozmieszczenie ferrytów i w razie potrzeby rozważyć dodatkowe środki ekranowania.
