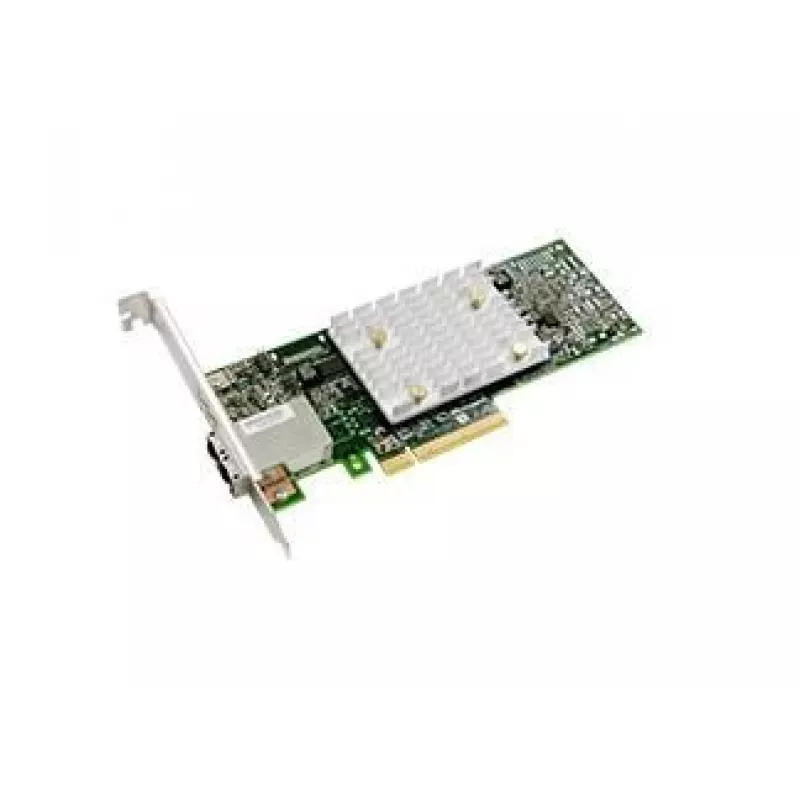

Karta interfejsu Adaptec HBA 1100-8e

Karta interfejsu Adaptec HBA 1100-8e to niskoprofilowa karta PCIe zaprojektowana dla środowisk pamięci masowych klasy enterprise. Oparta na kontrolerze SAS/SATA PM8222 SmartIOC 2100, seria HBA 1100 zapewnia stabilne rozwiązanie dla wymagających obciążeń i obsługuje połączenia Mini-SAS HD. Karta jest kompaktowa (167 mm × 64 mm) i cechuje się wysoką niezawodnością z MTBF wynoszącym 1 380 000 godzin.

Zalety

Karta HBA 1100-8e oferuje lepszą efektywność energetyczną — zapewniając ponad 40% oszczędności energii w porównaniu z poprzednimi generacjami — oraz szeroką kompatybilność ekosystemową z rozwiązaniami HBA, RAID i ekspanderami Microsemi/Adaptec. Obsługuje dyski SMR i konwencjonalne HDD, najnowsze dyski SSD SAS i SATA oraz jest zoptymalizowana pod kątem platform pamięci masowych definiowanych programowo. Dzięki sterownikom SmartPQI dostrojonym do dysków SSD o niskich opóźnieniach może osiągać bardzo wysoką zagregowaną liczbę IOPS na hostach PCIe Gen3.

Zastosowanie

• Serwery rack i wieżowe wymagające kompaktowych, niskoprofilowych adapterów pamięci masowej
• Systemy pamięci masowych typu warm i cold storage wykorzystujące dyski SMR HDD
• Konfiguracje pamięci masowych definiowanych programowo (Microsoft Storage Spaces Direct, VMware vSAN, OpenStack Swift/Ceph)
• Wdrożenia wysokowydajnych dysków SSD, gdzie wymagane są niskie opóźnienia i wysoka liczba IOPS

Kluczowe specyfikacje

• Model: Adaptec HBA 1100-8e (MPN 2293300-R, EAN 0760884157763)
• Interfejs hosta: PCIe (kompatybilny z Gen3)
• Interfejs wyjściowy: Mini-SAS HD
• Porty: konfiguracja 8 portów zewnętrznych/wewnętrznych (przyrostek modelu -8e oznacza 8 portów zewnętrznych)
• Obsługiwane urządzenia: dyski twarde SAS/SATA (w tym SMR z ZAC/ZBC), dyski SSD SAS/SATA
• Wydajność: do przepustowości PCIe Gen3 (6,6 Gbps na linię potencjału zagregowanego); adaptery z serii HBA 1100 mogą osiągać do ~1,5–1,7 mln IOPS w zależności od modelu i konfiguracji
• Współczynnik kształtu: karta niskoprofilowa, 167 mm × 64 mm
• Niezawodność: MTBF 1 380 000 godzin
• Certyfikaty: CE, FCC, UL (zgodnie z dostarczonymi)

Sposób użycia

Zainstaluj kartę HBA 1100-8e w dostępnym slocie PCIe w kompatybilnej obudowie serwera, zamocuj wspornik niskoprofilowy i podłącz urządzenia pamięci masowej za pomocą kabli Mini-SAS HD do dostępnych portów lub do zewnętrznego panelu krosowego pamięci masowej. Zainstaluj sterowniki SmartPQI dostarczone przez producenta dla swojego systemu operacyjnego hosta, aby umożliwić pełną funkcjonalność i optymalizacje wydajności. Skonfiguruj system operacyjny lub warstwę pamięci masowej definiowanej programowo (na przykład Storage Spaces Direct lub vSAN), aby rozpoznawał podłączone urządzenia i stosował wymagane ustawienia ZAC/ZBC dla dysków SMR.

Zalecenia

Aby uzyskać najlepsze rezultaty, używaj karty HBA 1100-8e z aktualnymi sterownikami SmartPQI i zapewnij kompatybilność oprogramowania układowego na podłączonych dyskach i ekspanderach. Wybierz wariant 24-portowy, aby uzyskać maksymalną łączność wewnętrzną i najniższe opóźnienia w gęstych konfiguracjach SSD; karta 8-portowa jest odpowiednia dla większości konstrukcji serwerów rack i zewnętrznych obudów pamięci masowych. Przed wdrożeniem sprawdź okablowanie i typy złączy (Mini-SAS HD).
