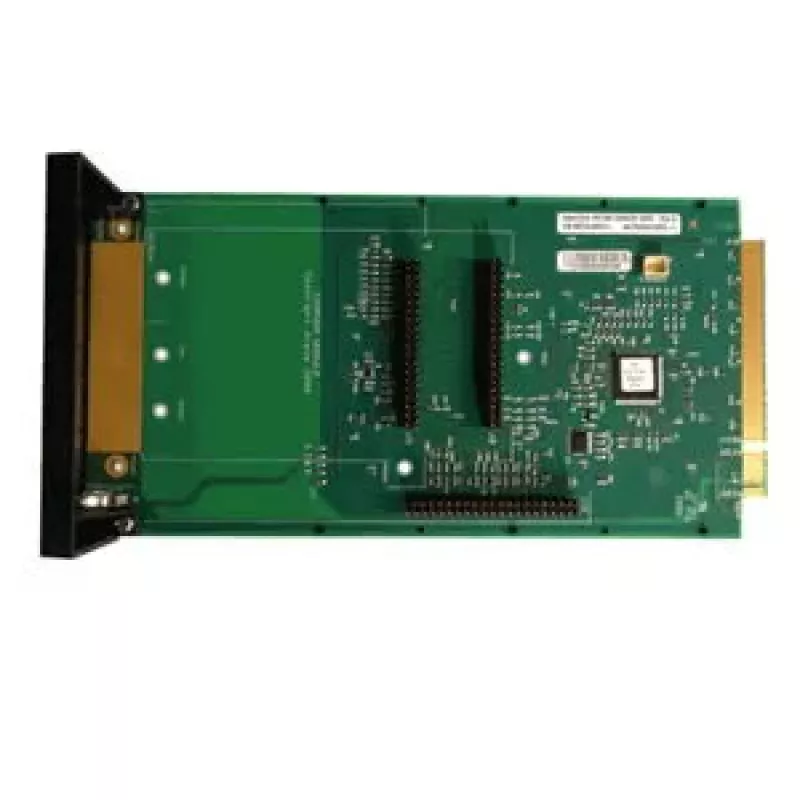

Karta interfejsu Avaya 700417439

Karta Avaya 700417439 Universal PRI Interface Card dodaje obsługę trunków PRI do kompatybilnej karty bazowej IP500, dostępna w wariantach jednoportowym lub dwuportowym. Montuje się ją w dowolnej karcie bazowej IP500 z wyjątkiem karty IP500 Legacy Carrier oraz karty rozszerzeń IP500 4-Port Expansion, a fizyczne połączenia trunkowe realizowane są przez porty 9 i 10 hostowej karty bazowej IP500. Porty 11 i 12 pełnią funkcję punktów testowych dla urządzeń monitorujących i testowych dla sąsiedniego portu.

Zalety

Karta obsługuje wiele typów linii PRI (E1 PRI, E1R2 PRI, T1 robbed bit i T1 PRI) i umożliwia wybór typu linii w IP Office Manager. Integruje się z jednostką sterującą IP500 i respektuje domyślne ustawienia klucza funkcji (U-Law domyślnie T1 PRI; A-Law domyślnie E1 PRI). Licencjonowanie jest elastyczne: każdy wyposażony port IP500 PRI-U ma 8 nielicencjonowanych kanałów B, a dodatkowe kanały B można aktywować za pomocą licencji IP500 Universal PRI (Additional Channels) do maksymalnej pojemności zainstalowanego portu. Karta jest kompatybilna programowo od wersji 4.1, a w jednej jednostce sterującej IP500 można obsługiwać do czterech takich kart.

Zastosowanie

• Dodawanie łączności trunkowej PRI do kompatybilnych systemów Avaya IP500
• Rozbudowa telefonii dla małych i średnich firm wymagających interfejsów trunkowych E1 lub T1
• Środowiska potrzebujące dostępu diagnostycznego przez punkty testowe do monitorowania trunków

Kluczowe specyfikacje

• Model: Avaya 700417439 Universal PRI Interface Card
• Warianty: jednoportowy lub dwuportowy
• Obsługiwane typy linii: E1 PRI (30B+D na port), E1R2 PRI (30B na port), T1 robbed bit (24B na port), T1 PRI (23B+D na port)
• Połączenia fizyczne: porty 9 i 10 hostowej karty bazowej IP500; porty 11 i 12 jako punkty testowe
• Licencjonowanie: 8 nielicencjonowanych kanałów B na wyposażony port PRI-U; dodatkowe kanały B wymagają licencji IP500 Universal PRI (Additional Channels)
• Maksymalna liczba na jednostkę sterującą IP500: 4 karty
• Minimalny poziom oprogramowania: 4.1+

Sposób użycia

Zainstaluj kartę w obsługiwanej karcie bazowej IP500 (niekompatybilna z kartami IP500 Legacy Carrier i IP500 4-Port Expansion). Podłącz zewnętrzne trunki PRI do odpowiednich fizycznych portów trunkowych na hostowej karcie bazowej IP500 (porty 9 i 10). W razie potrzeby podłącz sprzęt testowy i monitorujący do portów 11 i 12 dla sąsiedniego trunka. Użyj IP Office Manager, aby ustawić lub zmienić typ linii PRI, klikając prawym przyciskiem myszy ikonę linii i wybierając Change Universal PRI Card Line Type, a następnie wybierz żądany typ linii. Upewnij się, że klucz funkcji systemu (U-Law lub A-Law) i poziom oprogramowania spełniają domyślne lub wymagane ustawienia.

Zalecenia

Przed instalacją sprawdź poziom oprogramowania 4.1 lub wyższy oraz potwierdź ustawienia klucza funkcji (U-Law/A-Law). Zaplanuj licencjonowanie wymaganych kanałów B: system zapewnia 8 nielicencjonowanych kanałów B na port, a dodatkowe kanały należy aktywować za pomocą odpowiednich licencji IP500 Universal PRI (Additional Channels). Nie instaluj tej karty w karcie IP500 Legacy Carrier ani w karcie rozszerzeń IP500 4-Port Expansion.
