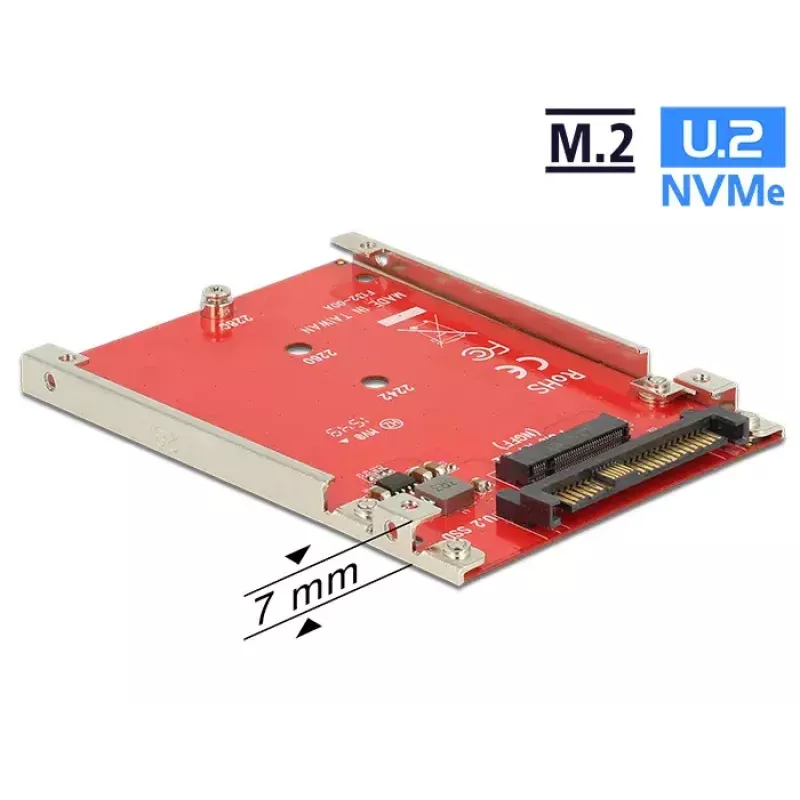

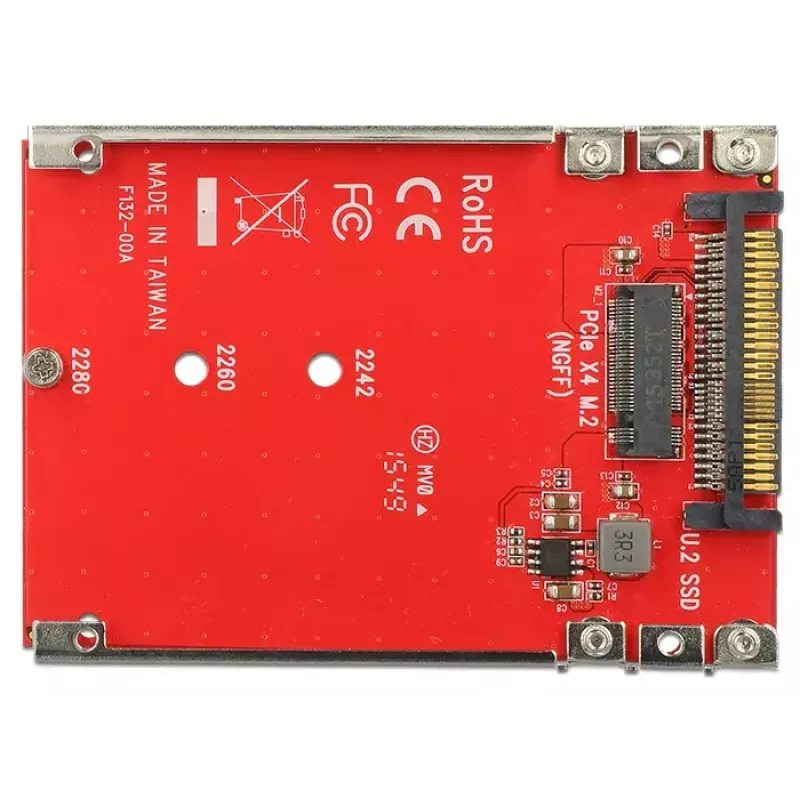

Karta interfejsu DeLOCK 62725 Wewnętrzna M.2

Ta wewnętrzna karta interfejsu DeLOCK 62725 umożliwia instalację dysku SSD M.2 w formatach 2280, 2260 i 2242 i łączy się za pośrednictwem 68-pinowego interfejsu U.2 do integracji wewnątrz systemu. Karta wykorzystuje interfejs hosta PCIe i ma kompaktowy profil (70 mm × 100 mm × 7 mm) przy typowym poborze mocy około 16,5 W, co czyni ją odpowiednią do modernizacji systemów stacjonarnych lub serwerów obsługujących połączenia U.2.

Zalety

Karta obsługuje wiele długości M.2 (2280, 2260, 2242) i zapewnia wewnętrzne 68-pinowe połączenie U.2 do bezpośredniej integracji z systemami wyposażonymi w złącza U.2. Jej interfejs hosta PCIe zapewnia dostęp do dysków SSD M.2 o dużej przepustowości, a niewielkie wymiary fizyczne umożliwiają instalację w systemach o ograniczonej przestrzeni. Udokumentowano zgodność z różnymi wersjami systemu Windows, co ułatwia obsługę sterowników.

Zastosowanie

• Dodanie dysku SSD M.2 do komputera stacjonarnego lub serwera z wewnętrznym złączem U.2
• Systemy wymagające obsługi modułów M.2 2280, 2260 lub 2242
• Zwiększenie wydajności pamięci masowej przy użyciu dysku M.2 podłączonego przez PCIe

Kluczowe specyfikacje

• Marka: DELOCK
• Model / MPN: 62725
• Interfejs hosta: PCIe
• Interfejs wyjściowy: M.2 (obsługa 2280, 2260, 2242)
• Połączenie wewnętrzne: U.2 68-pin
• Wymiary: 70 mm (szer.) × 100 mm (gł.) × 7 mm (wys.)
• Typowy pobór mocy: 16,5 W

Sposób użycia

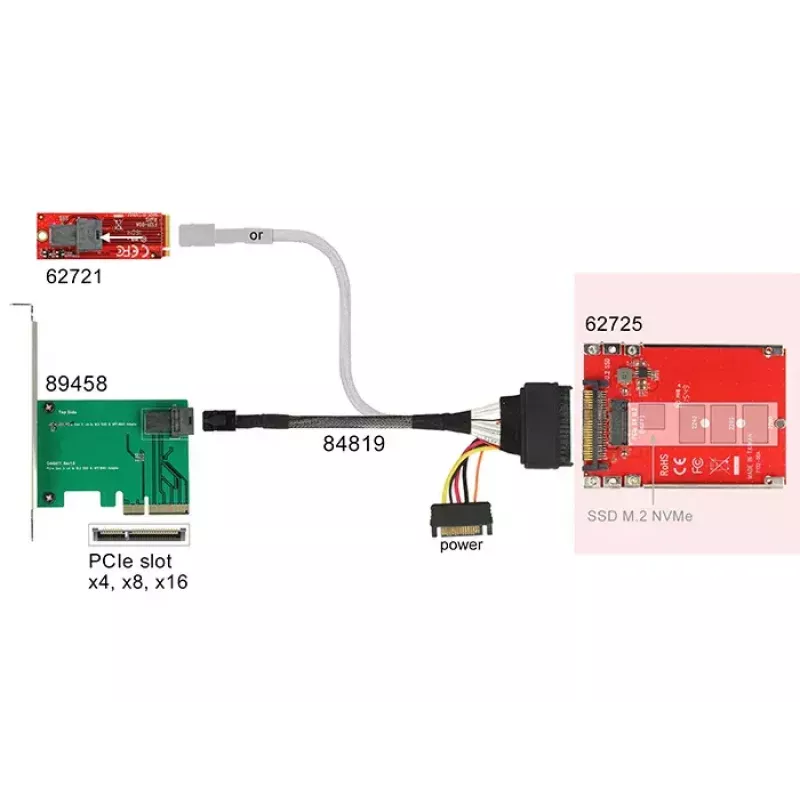

Zainstaluj kompatybilny dysk SSD M.2 (2280, 2260 lub 2242) w gnieździe M.2 na karcie i zamocuj go zgodnie z długością modułu. Włóż kartę do systemu i podłącz ją do wewnętrznego 68-pinowego interfejsu U.2 na płycie głównej lub backplane. Upewnij się, że BIOS/oprogramowanie układowe systemu rozpoznaje urządzenia PCIe i w razie potrzeby zainstaluj odpowiednie sterowniki, aby system operacyjny mógł uzyskać dostęp do dysku SSD M.2.

Zalecenia

Przed instalacją upewnij się, że system posiada dostępne wewnętrzne 68-pinowe złącze U.2 i obsługuje karty hosta PCIe. Sprawdź kompatybilność modułu M.2 (długość i interfejs) oraz zachowaj środki ostrożności przed wyładowaniami elektrostatycznymi podczas obchodzenia się z kartą i dyskiem SSD.
