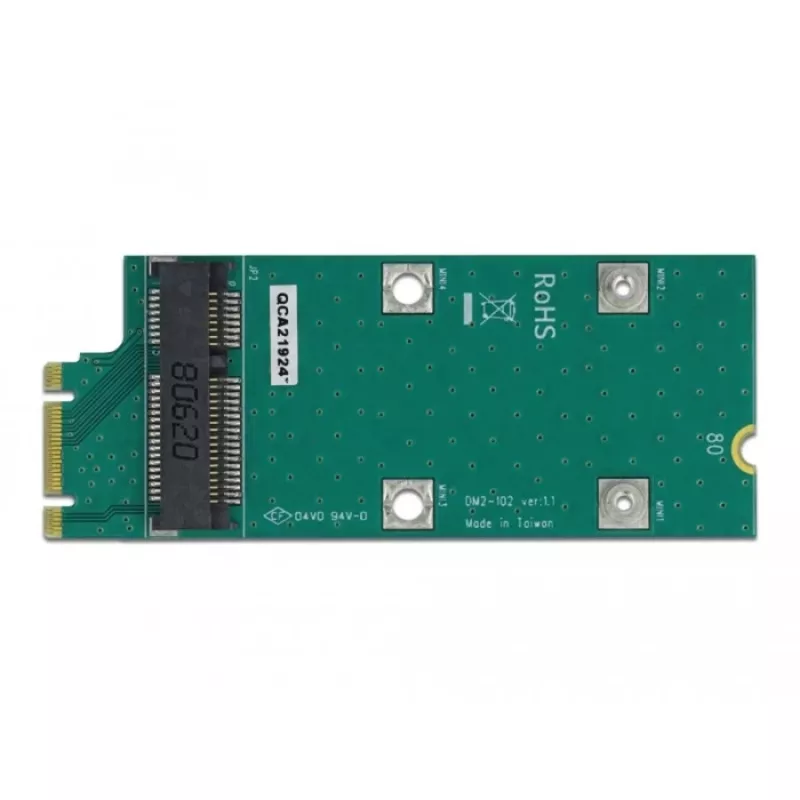

Karta interfejsu DeLOCK 64103

Ten adapter firmy Delock umożliwia podłączenie modułu Mini PCIe w formacie half-size lub full-size. Adapter można zainstalować w systemie przez interfejs M.2. Konwerter obsługuje moduły z transmisją sygnału USB lub PCIe (x1).

Zalety

DeLOCK 64103 zapewnia kompaktowe wewnętrzne rozwiązanie do dodawania modułów Mini PCIe do systemów z interfejsem hosta M.2. Jego konstrukcja obsługuje karty Mini PCIe w formacie half-size i full-size oraz umożliwia transmisję sygnału przez USB lub PCIe x1. Niewielkie wymiary karty i standardowy format sprawiają, że jest ona kompatybilna z szeregiem systemów, w których wymagana jest wewnętrzna rozbudowa.

Nadaje się do

• Dodawania modułów bezprzewodowych, pamięci masowej lub I/O Mini PCIe do systemów ze slotem M.2
• Modernizacji kompaktowych komputerów stacjonarnych, komputerów przemysłowych lub systemów wbudowanych
• Zapewnienia wewnętrznych opcji łączności w warunkach ograniczonej przestrzeni

Kluczowe specyfikacje

• Marka: DELOCK
• Model: 64103
• Interfejs hosta: M.2
• Interfejs wyjściowy: Mini PCIe (obsługuje moduły half-size i full-size)
• Obsługa sygnału: USB i PCIe (x1)
• Wewnętrzny: Tak
• Wymiary (szer. x gł. x wys.): 31.5 x 80 x 4.7 mm
• Kolor: Zielony
• EAN: 4043619641031

Jak używać

Włóż adapter DeLOCK 64103 do dostępnego slotu hosta M.2 na płycie głównej, postępując zgodnie z instrukcjami producenta płyty głównej. Zamontuj moduł Mini PCIe (half-size lub full-size) na adapterze i zabezpiecz go zgodnie z metodą montażu modułu. Upewnij się, że złącze jest prawidłowo wyrównane i sprawdź, czy system obsługuje sygnalizację USB lub PCIe x1 dla wybranego modułu. Po instalacji włącz system i zainstaluj wymagane sterowniki dla modułu Mini PCIe.

Zalecenia

Instaluj adapter w systemie wyłączonym z zasilania i obchodź się z modułami z zachowaniem środków ostrożności ESD. Sprawdź przestrzeń wewnątrz obudowy dla wymiarów adaptera oraz potwierdź kluczowanie M.2 hosta i kompatybilność sygnału przed instalacją.
