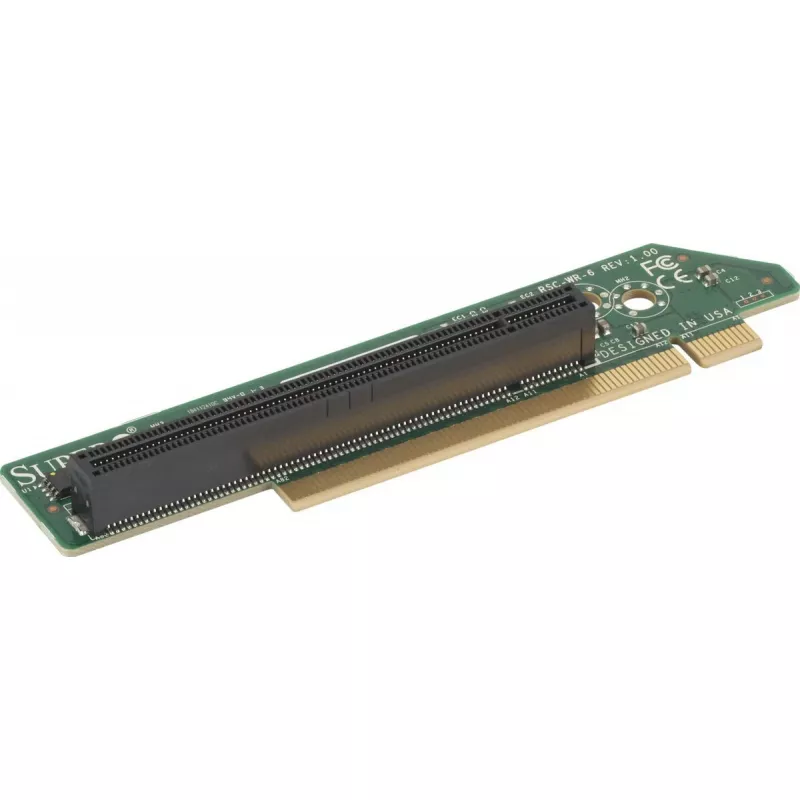

Karta riser Supermicro RSC-WR-6 PCIe x16 - serwerowa karta riser dla rozszerzeń PCI Express

Karta riser Supermicro RSC-WR-6 zapewnia rozszerzenie gniazda PCI Express x16 dla kompatybilnych serwerowych płyt głównych Supermicro, umożliwiając instalację pełnowymiarowej karty dodatkowej PCIe x16, gdy bezpośrednie gniazdo na płycie głównej jest niedostępne. Riser przeznaczony jest do zadań rozbudowy systemu, takich jak dodawanie adapterów sieciowych, kontrolerów pamięci masowej lub akceleratorów GPU, z zastrzeżeniem zgodności z obudową hosta, dostarczaniem zasilania i wsparciem BIOS.

Zalety

Karta riser oferuje kompaktowy sposób dodania interfejsu PCIe x16 bez modyfikowania układu płyty głównej, zachowując gęstość serwera i przepływ powietrza. Pozwala na użycie standardowych pełnowymiarowych kart PCIe w systemach ograniczonych do złączy pokładowych lub o różnych orientacjach gniazd. Konstrukcja zmniejsza potrzebę niestandardowego okablowania i utrzymuje instalację jako zintegrowane rozwiązanie na poziomie płytki.

Zastosowanie

• Instalowanie dodatkowych kart interfejsu sieciowego (10GbE/25GbE), gdy gniazda płyty głównej są zajęte
• Dodawanie kart kontrolerów pamięci masowej SAS/SATA w celu rozszerzenia pamięci bezpośrednio podłączanej
• Wdrażanie kart akceleratorów lub GPU w kompatybilnych obudowach serwerowych z odpowiednim zasilaniem i chłodzeniem
• Sytuacje wymagające przeniesienia gniazda PCIe x16 w serwerach rack lub blade o ograniczonej przestrzeni wewnętrznej

Kiedy może nie być odpowiednie

Ten riser jest odpowiedni wyłącznie dla serwerowych płyt głównych i obudów Supermicro, które jawnie obsługują RSC-WR-6 lub równoważny format risera; może nie pasować lub nie działać poprawnie w niekompatybilnych systemach. Wydajność i wsparcie urządzeń zależą od alokacji linii PCIe płyty głównej, ustawień BIOS i dostępnego zasilania — karty GPU o dużej mocy lub karty z określonymi wymaganiami co do oprogramowania układowego mogą wymagać bezpośrednich gniazd na płycie głównej lub dodatkowego zasilania, którego riser nie zapewnia.

Kluczowe specyfikacje

• Interfejs PCI Express: elektryczne połączenie x16
• Format: serwerowa karta riser zaprojektowana dla kompatybilnych obudów Supermicro
• Obsługiwane karty dodatkowe: pełnowymiarowe karty PCIe x16 (z zastrzeżeniem luzu w obudowie)
• Typowe zastosowanie: rozszerzenie dla sieci, kontrolerów pamięci masowej, akceleratorów
• Typ połączenia: interfejs riser typu płytka-płytka kompatybilny z wyznaczonym gniazdem na płycie głównej

Sposób użycia

Zainstaluj riser, dopasowując jego złącze płytka-płytka do wyznaczonego gniazda risera na kompatybilnej płycie głównej Supermicro i zabezpiecz go zgodnie z punktami montażowymi obudowy serwera. Włóż kartę dodatkową PCIe x16 do gniazda risera, upewniając się, że jest w pełni osadzona, a wszelkie wymagane wsporniki mocujące są przymocowane. Po fizycznej instalacji sprawdź, czy system BIOS/UEFI rozpoznaje dodaną kartę i czy w systemie operacyjnym zainstalowano wszelkie niezbędne sterowniki lub oprogramowanie układowe. Przed uruchomieniem serwera w środowisku produkcyjnym potwierdź odpowiednie zasilanie i chłodzenie.

Co wziąć pod uwagę przed zakupem

• Potwierdź, że twoja płyta główna i obudowa Supermicro jawnie obsługują ten format risera i orientację złącza
• Upewnij się, że zamierzona karta PCIe mieści się w obudowie i że riser obsługuje wymagane dostarczanie zasilania
• Sprawdź kompatybilność BIOS/UEFI i alokację linii na płycie głównej dla urządzeń x16
• Zweryfikuj wydajność chłodzenia i zasilania dla kart rozszerzeń o dużej mocy

Zalecenia

Używaj risera w systemach o potwierdzonej kompatybilności mechanicznej i elektrycznej. W przypadku kart pamięci masowej i sieciowych standardowa instalacja jest zwykle wystarczająca; w przypadku procesorów graficznych i akceleratorów dużej mocy przed wdrożeniem potwierdź dostępność dodatkowych przewodów zasilających, przepływu powietrza i wsparcie oprogramowania układowego.
