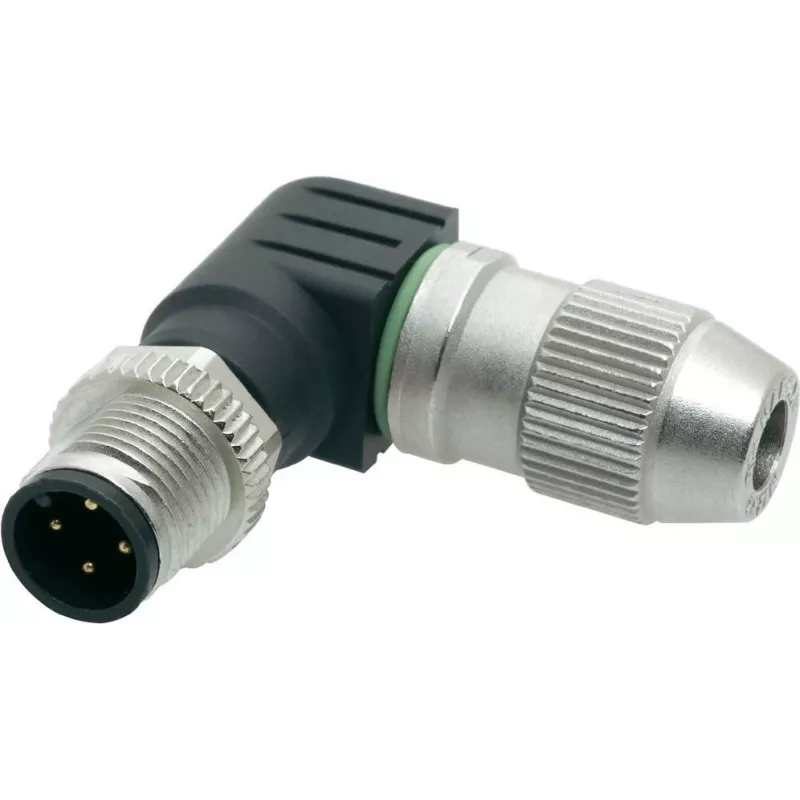

Kątowe złącze M12 Harting M12 21 01 140 5 4‑biegunowe — kątowe złącze sygnałowe/danych

Kątowe złącze 4‑biegunowe Harting M12 21 01 140 5 jest przeznaczone do niezawodnej transmisji sygnałów i danych w środowiskach przemysłowych. Kompaktowy format M12 integruje cztery styki w kątowej obudowie, co ułatwia prowadzenie kabli i instalację w ograniczonych przestrzeniach. Zbudowane do współpracy z czujnikami, elementami wykonawczymi i urządzeniami sterującymi, to kątowe złącze sygnałowe/danych oferuje stabilny kontakt elektryczny i kształt zaprojektowany w celu zmniejszenia naprężeń w okablowaniu, gdy przestrzeń jest ograniczona.

Zalety

Kątowa geometria złącza umożliwia estetyczne wyprowadzenie kabla i ułatwia montaż w panelach lub maszynach, gdzie złącza proste mogłyby blokować dostęp do innych komponentów. Cztery pozycje stykowe zapewniają standardowe połączenia sygnałowe i transmisję danych o niskim poborze mocy, a solidna obudowa wytrzymuje wielokrotne cykle łączenia i gwarantuje niezawodne utrzymanie kontaktu. Kompaktowe wymiary pomagają w utrzymaniu porządku w wiązkach kablowych i zmniejszają ryzyko interferencji kabli z sąsiednimi elementami.

Zastosowania

• Przemysłowe czujniki i przetworniki
• Siłowniki i sterowniki zaworów
• Panele sterowania maszyn i moduły I/O
• Okablowanie automatyki w ciasnych lub trudnodostępnych miejscach montażu

Kluczowe specyfikacje

• Format złącza: M12, 4 styki (4‑biegunowe)
• Orientacja montażowa: obudowa kątowa (prostopadła) dla lepszego prowadzenia kabla
• Przeznaczenie: transmisja sygnałów i danych o niskiej mocy
• Układ styków: 4 pozycje stykowe odpowiednie do typowego okablowania czujników/elementów wykonawczych
• Wytrzymałość mechaniczna: zaprojektowane do wielokrotnych cykli łączenia i rozłączania (klasa przemysłowa)
• Obudowa: kompaktowa konstrukcja odpowiednia do ciasnych przestrzeni instalacyjnych

Sposób użycia

Przygotuj kabel, zdejmując zewnętrzną powłokę, aby odsłonić poszczególne przewody, a następnie zakończ je zgodnie ze schematem podłączenia urządzenia. Włóż przewody do styków złącza zgodnie z prawidłowym przyporządkowaniem pinów i zabezpiecz styki według instrukcji montażu złącza. Zamocuj złącze kątowe na urządzeniu lub panelu, dokręć mechanizm blokujący z zalecanym momentem obrotowym, jeśli jest podany, i sprawdź ciągłość oraz poprawność trasowania sygnałów przed uruchomieniem systemu.

Zalecenia

Używaj kątowego złącza M12 tam, gdzie kierunek wyprowadzenia kabla i ograniczenia przestrzenne wymagają rozwiązania kątowego. Sprawdź kompatybilność z gniazdami współpracującymi i stosuj się do najlepszych praktyk branżowych dotyczących ekranowania i uziemienia kabli, aby zachować integralność sygnału w środowiskach o wysokim poziomie zakłóceń elektrycznych.
