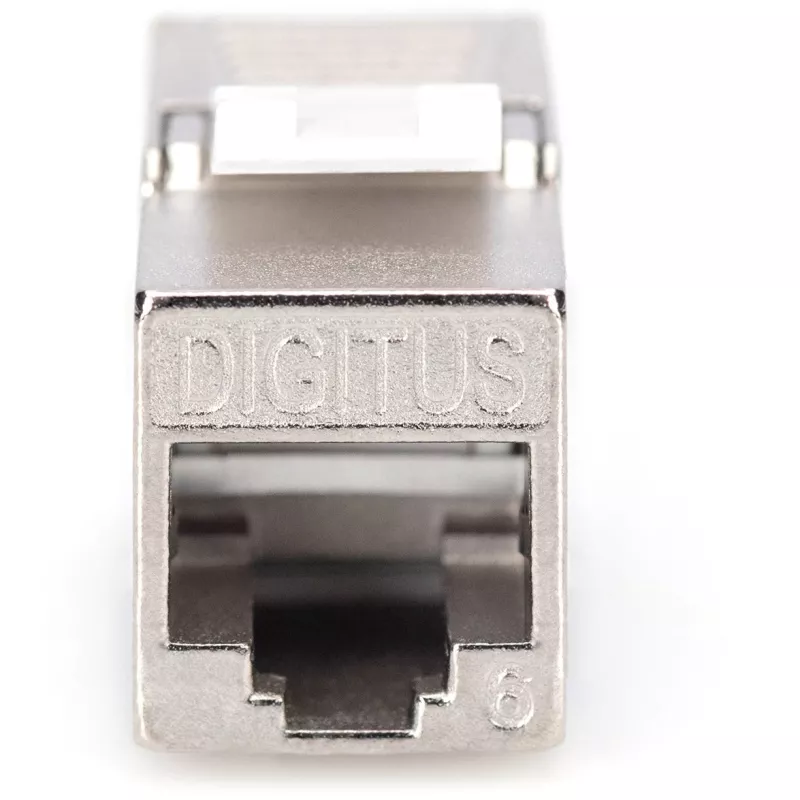

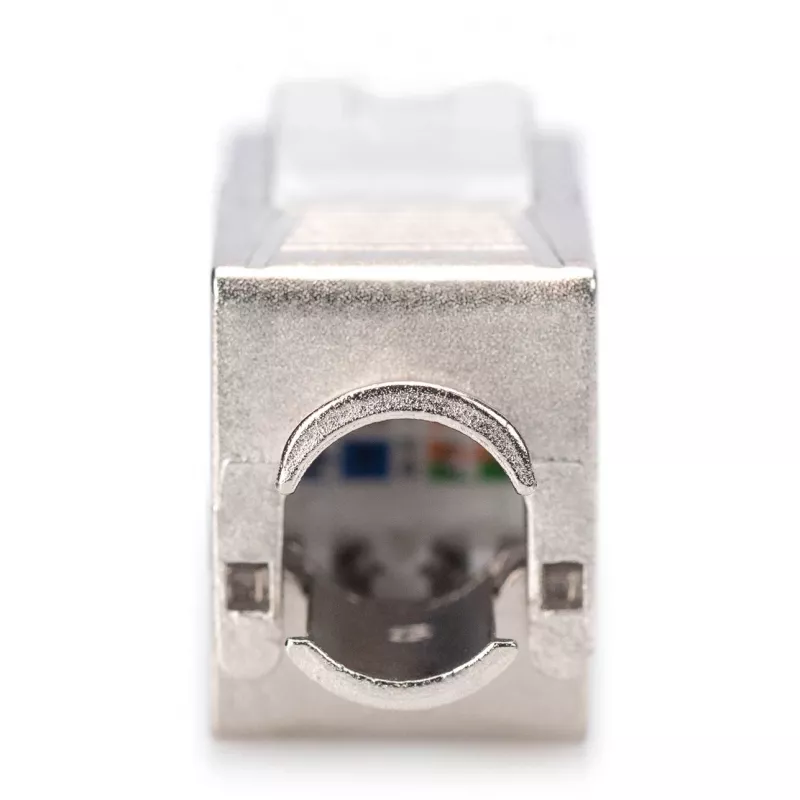

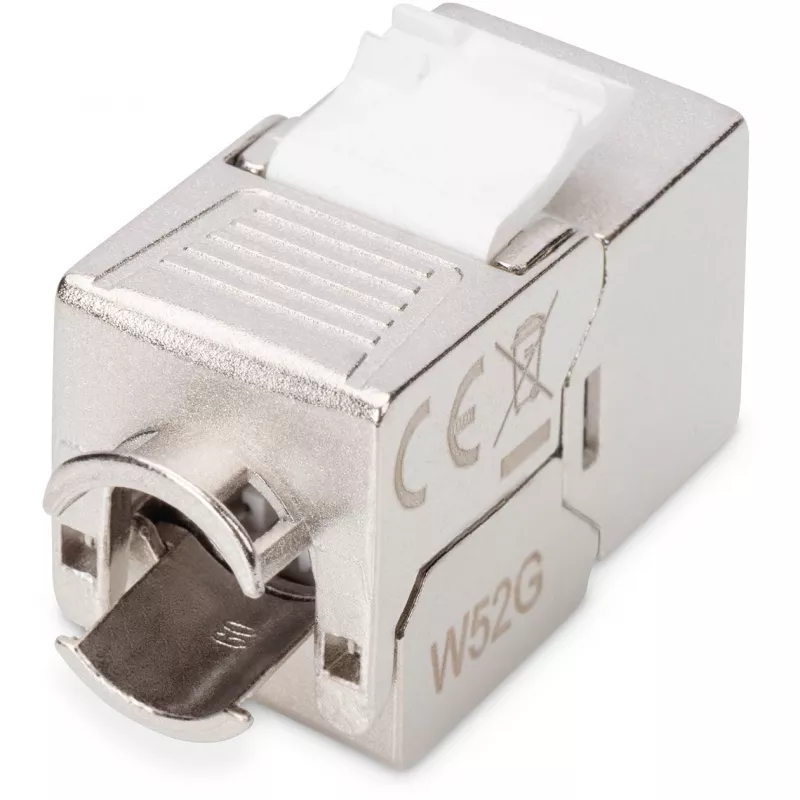

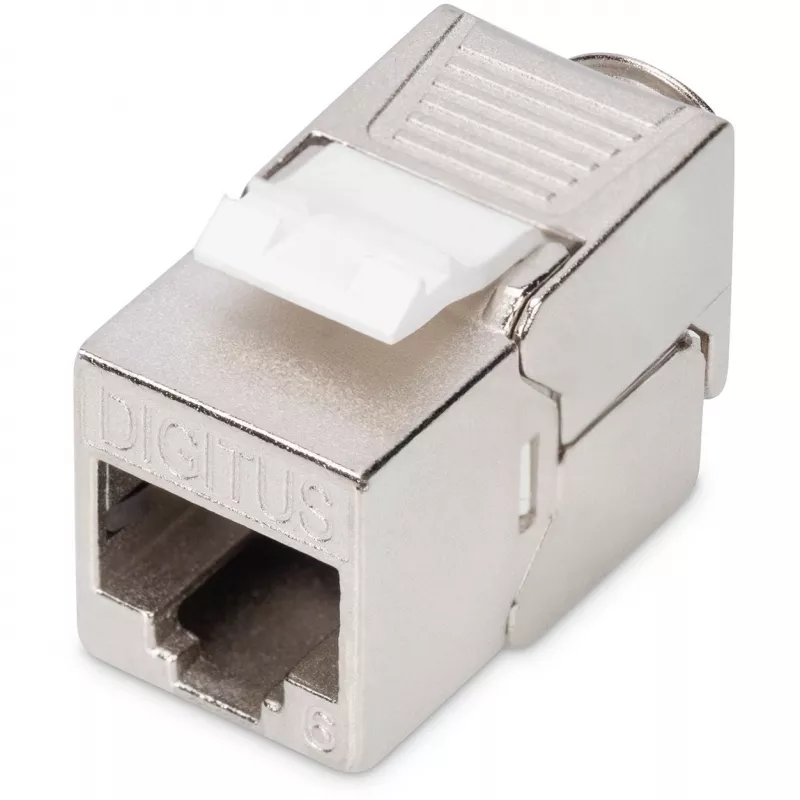

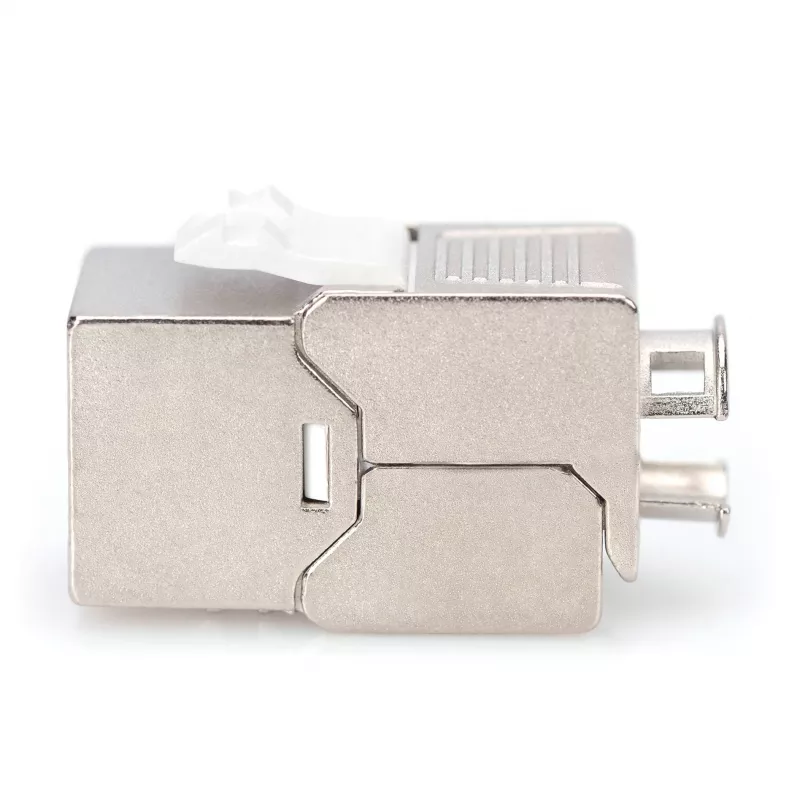

Keystone Module CAT 6 shielded Digitus DN-93612-1

Moduł Keystone DIGITUS® DN-93612-1 to ekranowany, płaski moduł Kat. 6 przeznaczony do bez narzędziowego montażu i niezawodnych połączeń sieciowych RJ-45. Jego kompaktowe złącze płaskie ma wymiary 14 mm (szer.) x 34 mm (gł.) x 20 mm (wys.) i nadaje się do instalacji w standardowych panelach 19" (483 mm) 1U, umożliwiając montaż do 24 modułów w rzędzie. Moduł jest produkowany zgodnie ze specyfikacją kanału Kategoria 6A / 10GBase-T oraz normami ANSI/EIA/TIA 568C.2.1:2002 i ISO/IEC 11801:2002.

Zalety

Ekranowana konstrukcja redukuje zakłócenia elektromagnetyczne, zapewniając lepszą jakość łącza, a bez narzędziowe zakończenia kabli umożliwiają szybki i bezpieczny montaż bez dodatkowego sprzętu. Kompaktowe wymiary i standardowy format keystone ułatwiają montaż w panelach krosowych i gniazdach ściennych. Wykończenie w kolorze srebrnym i lekka konstrukcja (ok. 0,022 kg) sprawiają, że moduł jest praktyczny w różnorodnych środowiskach instalacyjnych.

Zastosowanie

• Okablowanie strukturalne w małych biurach i szafach dystrybucyjnych
• Panele krosowe i instalacje w szafach rack 19" 1U
• Środowiska szybkiego Ethernetu do standardu kanału Kategoria 6A / 10GBase-T

Kluczowe dane techniczne

• Marka: DIGITUS®
• Model: DN-93612-1
• Typ: Ekranowany moduł keystone Kat. 6, RJ-45
• Wymiary: 14 mm (szer.) x 34 mm (gł.) x 20 mm (wys.)
• Zgodność: Kanał Kategoria 6A / 10GBase-T; ANSI/EIA/TIA 568C.2.1:2002; ISO/IEC 11801:2002
• Kolor: Srebrny
• Waga: 0,022 kg
• Kraj pochodzenia: Chiny
• Ilość w opakowaniu: 1 szt.

Sposób użycia

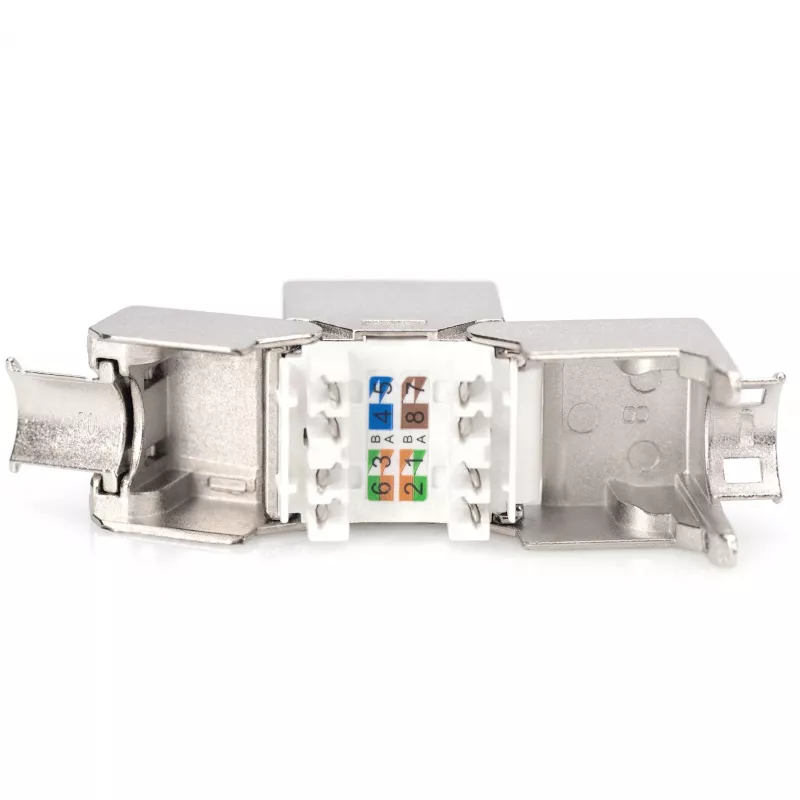

Włóż moduł keystone do kompatybilnego otworu keystone w panelu krosowym lub gniazdku ściennym, aż zatrzaśnie się na miejscu. Zdejmij izolację i przygotuj kabel zgodnie ze standardową praktyką okablowania, a następnie zaciśnij przewody w module za pomocą wbudowanego, bez narzędziowego mechanizmu zaciskowego, postępując zgodnie z wybranym schematem połączeń (T568A lub T568B). Upewnij się, że ekran jest prawidłowo podłączony do uziemienia, jeśli jest to wymagane dla utrzymania wydajności.

Zalecenia

Dla optymalnej wydajności należy używać modułu jako części kanału zgodnego z Kategorią 6A i zapewnić prawidłowe uziemienie ekranu. Po instalacji zweryfikuj ciągłość okablowania i działanie za pomocą odpowiednich testerów sieci.
