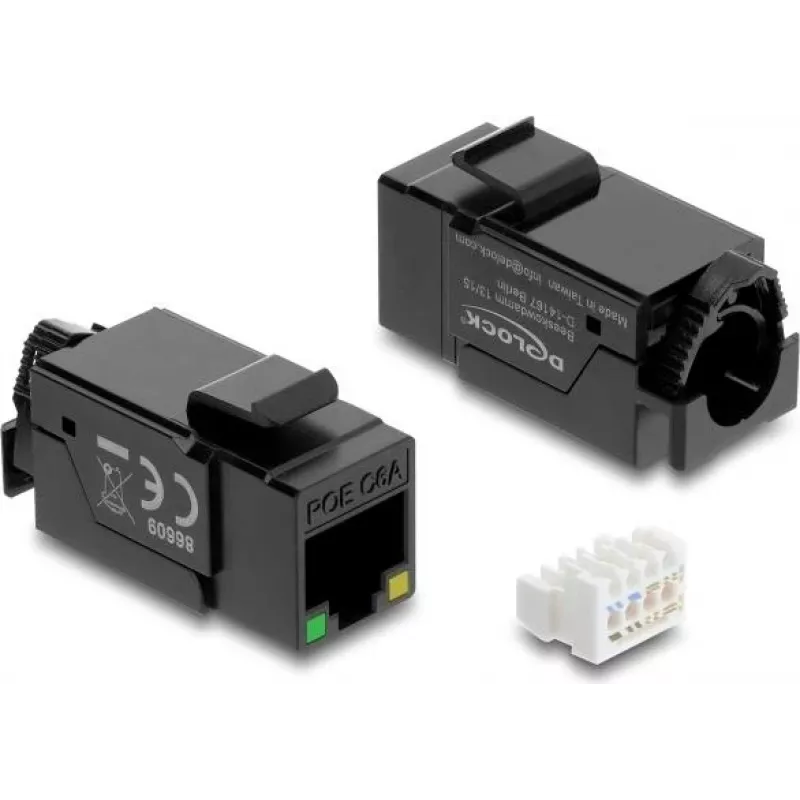

Keystone module DELOCK 86609 — płaski RJ-45, Czarny, 16.4×37.5×22 mm

Moduł keystone DELOCK 86609 to kompaktowa, płaska wkładka RJ-45 w kolorze czarnym, przeznaczona do montażu zatrzaskowego w panelach keystone, ramkach czołowych lub puszkach natynkowych. Dzięki wymiarom 16,4 × 37,5 × 22 mm zapewnia oszczędny pod względem miejsca interfejs RJ-45 do zarabiania przewodu Ethernet typu skrętka. Moduł obsługuje połączenia ekranowane i zawiera bez narzędziowe pole zarabiania LSA do bezpośredniego zarabiania przewodu. Zintegrowane diody LED detekcji PoE wskazują obecność i typ zasilania Power-over-Ethernet, a tylny zatrzask blokujący mocuje przewód sieciowy bez potrzeby używania opasek kablowych.

Zalety

Płaska konstrukcja modułu i standardowe wymiary keystone umożliwiają łatwy montaż zatrzaskowy w popularnych panelach i płytkach czołowych. Ekranowana budowa spełnia oczekiwania wydajnościowe kategorii 6A i pomaga zachować integralność sygnału w środowiskach z zakłóceniami elektromagnetycznymi. Bez narzędziowe zarabianie LSA upraszcza instalację i skraca czas konfiguracji, a zintegrowane diody LED PoE zapewniają natychmiastowe wizualne potwierdzenie obecności i klasy PoE. Wbudowany tylny zatrzask blokujący mocuje przewód, zapewniając estetyczne i odciążone połączenie bez dodatkowych elementów mocujących.

Zastosowanie

• Instalacje okablowania strukturalnego w biurach, serwerowniach i szafach telekomunikacyjnych
• Panele krosowe keystone i modułowe ramki czołowe wymagające płaskiego interfejsu RJ-45
• Puszki natynkowe i podłogowe, gdzie przestrzeń jest ograniczona
• Środowiska, w których używane są urządzenia zasilane przez PoE i potrzebna jest szybka detekcja PoE

Kluczowe dane techniczne

• Złącze: 1 × gniazdo RJ-45 (8P/8C)
• Zarabianie: 1 × LSA, bez narzędziowe
• Kategoria: specyfikacja Kat. 6A
• Ekranowanie: ekranowane (STP)
• Detekcja PoE: zintegrowane diody LED wskazujące obecność i typ PoE
• Rozmieszczenie styków: kompatybilne z TIA-568A/B
• Wymiary: 16,4 × 37,5 × 22 mm (szer. × gł. × wys.)
• Montaż: kompatybilny z zatrzaskiem keystone
• Kolor: czarny

Sposób użycia

Przygotuj przewód typu skrętka, zdejmując zewnętrzną izolację i rozplatając pary tylko na odcinku niezbędnym do zarabiania. Zaraź przewody w bez narzędziowym polu zarabiania LSA zgodnie z wybranym rozmieszczeniem styków TIA-568A lub TIA-568B. Po zarabianiu zatrzaśnij moduł w otworze keystone panelu krosowego, ramki czołowej lub puszki natynkowej, aż do zablokowania. Podłącz kabel krosowy RJ-45 do przedniego gniazda modułu, aby ustanowić łącze sieciowe. Użyj tylnego zatrzasku blokującego do zamocowania przewodu i odciążenia go bez potrzeby stosowania dodatkowych opasek kablowych.

Zalecenia

Należy używać odpowiedniego ekranowanego przewodu typu skrętka i zapewnić prawidłowe uziemienie przy stosowaniu modułu ekranowanego, aby zachować wydajność Kat. 6A. Sprawdź typ PoE i wymagania dotyczące mocy podłączonych urządzeń; użyj zintegrowanych diod LED, aby potwierdzić obecność PoE przed zasileniem wrażliwego sprzętu. Unikaj nadmiernego rozplatania par i stosuj najlepsze praktyki okablowania strukturalnego w celu uzyskania niezawodnej wydajności.
