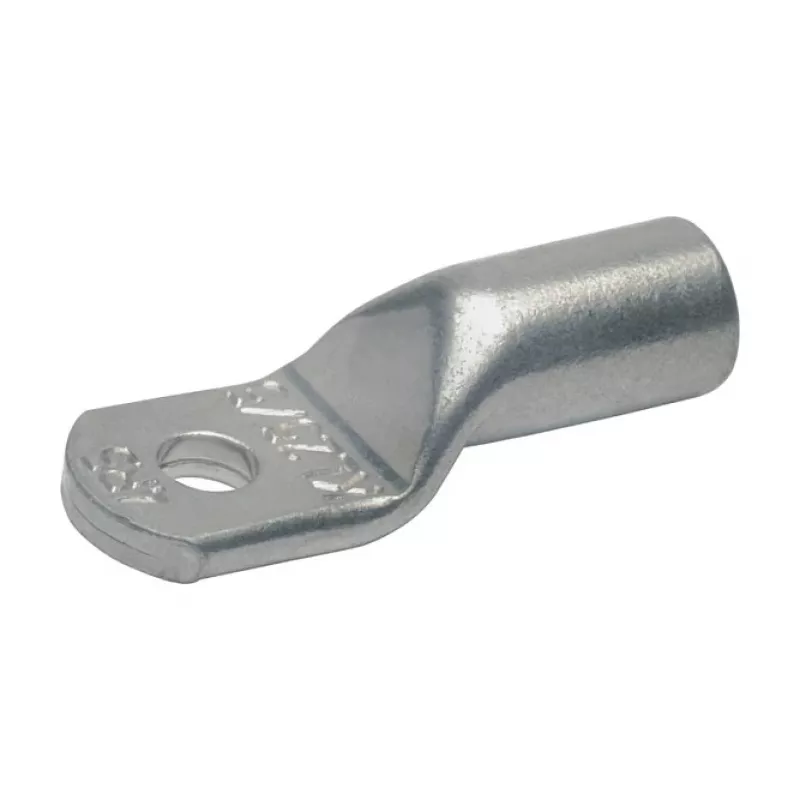

KLAU Miedziana końcówka rurkowa 12R10 240 mm² M10, cynowana, DIN 46235

Zapewnij niezawodne połączenia wysokoprądowe w zastosowaniach przemysłowych i energetycznych dzięki miedzianej końcówce rurkowej KLAU 12R10. Ta cynowana miedziana końcówka jest przeznaczona do przewodów o przekroju 240 mm² i śrub M10, zapewniając trwałe, niskooporowe zakończenie, które wytrzymuje wibracje, cykle termiczne i trudne warunki środowiskowe. Sześciokątny profil zaciskania gwarantuje gazoszczelne połączenie, a otwór kontrolny umożliwia wizualną weryfikację pełnego wprowadzenia przewodu.

Dla kogo jest przeznaczona

Ta końcówka kablowa jest idealna dla elektryków, producentów rozdzielnic i techników utrzymania ruchu pracujących przy dystrybucji energii, łącznikach, połączeniach silników i systemach uziemiających. Nadaje się do przewodów miedzianych litych, linkowych i drobnolinkowych o przekroju do 240 mm², co czyni ją uniwersalną zarówno do nowych instalacji, jak i modernizacji.

Główne cechy

• Miedź elektrolityczna o wysokiej przewodności (E-Cu) z powłoką cynową zapewniającą odporność na korozję
• Sześciokątny profil zaciskania zapewnia równomierne dociśnięcie i optymalny kontakt elektryczny
• Otwór kontrolny do łatwej weryfikacji głębokości wprowadzenia przewodu
• Zgodna z DIN 46235 pod względem wymiarów i parametrów eksploatacyjnych
• Szeroki zakres temperatur pracy od -55°C do +150°C
• Zgodna z RoHS, odpowiednia do projektów wrażliwych ekologicznie

Specyfikacje

• Przekrój przewodu: 240 mm²
• Rozmiar otworu na śrubę: M10 (średnica 10,5 mm)
• Długość całkowita: 90 mm
• Szerokość płaskownika: 32 mm
• Średnica zewnętrzna rurki: 22 mm
• Materiał: miedź elektrolityczna, cynowana
• Typ zaciskania: sześciokątny
• Klasy przewodów: 1, 2, 5, 6 (lity, linkowy, drobnolinkowy)
• Napięcie znamionowe: do 1000 V (nieizolowana)

Wskazówki

Zawsze używaj skalibrowanego narzędzia do zaciskania sześciokątnego dopasowanego do rozmiaru końcówki, aby osiągnąć określoną siłę wyrywającą. Po zaciskaniu sprawdź otwór kontrolny, aby potwierdzić, że przewód jest w pełni osadzony. W środowisku zewnętrznym lub korozyjnym nałóż dodatkową koszulkę termokurczliwą na tulejkę dla dodatkowej ochrony.
