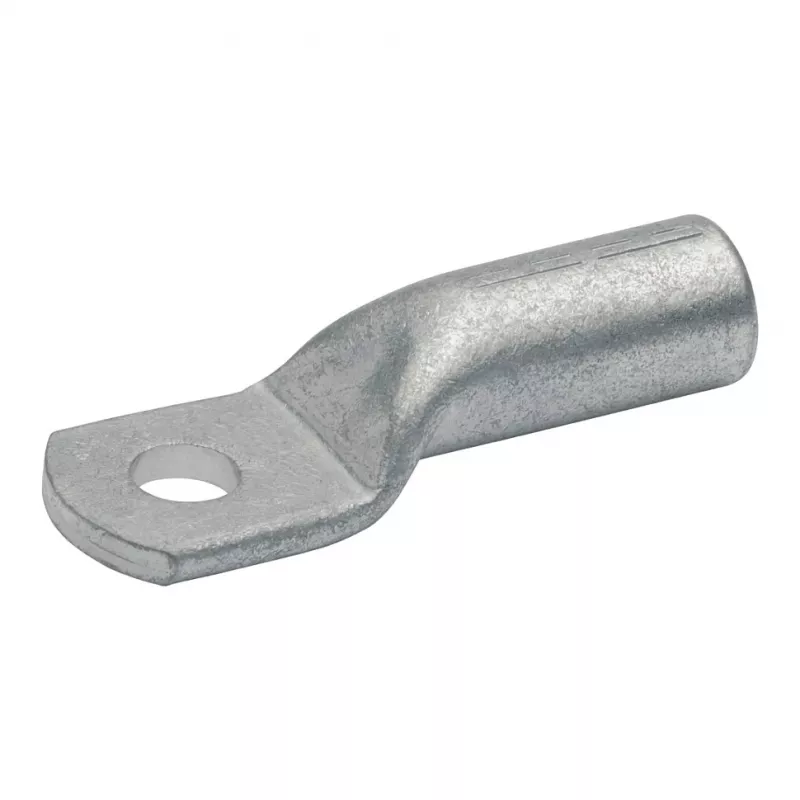

Klauke 109R10 Zacisk kablowy do zaciskania, 120 mm², cynowany galwanicznie, otwór na śrubę M10

Zacisk kablowy Gustav Klauke GmbH 109R10 to profesjonalny element do zaciskania, zaprojektowany do bezpiecznego i niskooporowego łączenia przewodów miedzianych o przekroju 120 mm². Łącząc wysokiej czystości miedź elektrolityczną z galwaniczną powłoką cynową, zacisk zapewnia doskonałą przewodność i długotrwałą odporność na korozję, co czyni go niezawodnym wyborem do wymagających instalacji elektrycznych.

Zalety

Dzięki konstrukcji z miedzi elektrolitycznej i cynowaniu, Klauke 109R10 oferuje doskonałe parametry elektryczne, jednocześnie wytrzymując trudne warunki środowiskowe. Cynowana powierzchnia poprawia lutowność i chroni przed utlenianiem, a wbudowany otwór kontrolny umożliwia szybką i bezpieczną weryfikację zacisku. Rozszerzony wlot ułatwia wprowadzenie odizolowanego przewodu, skracając czas montażu.

Zastosowanie

• Zaciskanie przewodów miedzianych w systemach rozdziału energii i sterowania
• Rozdzielnice niskiego i średniego napięcia oraz budowa szaf sterowniczych
• Połączenia uziemiające i wyrównawcze
• Instalacje w maszynach przemysłowych i automatyce

Kluczowe specyfikacje

• Typ: Zacisk kablowy do zaciskania, seria 109R
• Przekrój kabla: 120 mm²
• Średnica otworu na śrubę: 10,5 mm (pasuje do śruby M10)
• Materiał: Miedź elektrolityczna (E-Cu)
• Powierzchnia: Cynowana galwanicznie
• Norma: DIN 46235
• Konstrukcja: Standardowa tuleja z otworem kontrolnym, rozszerzony wlot
• Zakres temperatur: od -55 °C do +150 °C
• Bezhalogenowy i zgodny z RoHS
• Przeznaczony wyłącznie do przewodów miedzianych

Zalecenia

Użyj odpowiedniej matrycy i narzędzia do zaciskania zgodnie z instrukcjami producenta. Aby uzyskać optymalne wyniki mechaniczne i elektryczne, dobierz rozmiar matrycy do tulei zacisku i przekroju kabla. Przed oddaniem do eksploatacji zawsze upewnij się, że przewód jest w pełni wsunięty, a zacisk zweryfikowany przez otwór kontrolny.
