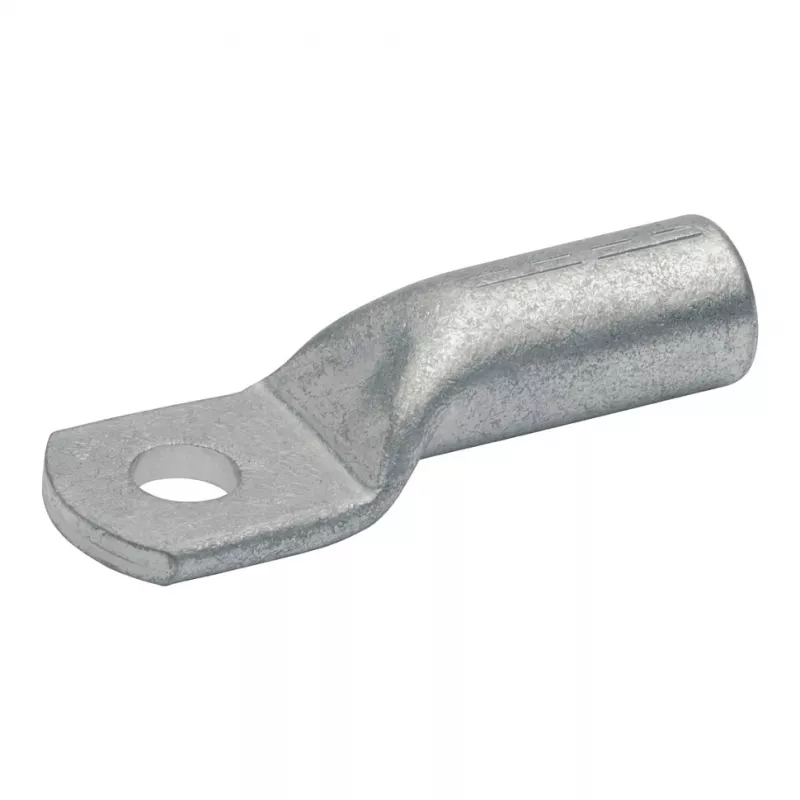

Klauke 109R12 Zacisk kablowy do zaciskania 120 mm² M12, miedź cynowana

Przy przekroju przewodu 120 mm² i otworze na śrubę M12, ten zacisk kablowy do zaciskania zapewnia solidne, niskooporowe połączenie do wymagających instalacji elektrycznych. Korpus z miedzi elektrolitycznej, pokryty cyną dla odporności na korozję, zapewnia długoterminową niezawodność w zastosowaniach niskiego i średniego napięcia.

Przegląd

Klauke 109R12 to wysokiej jakości zacisk kablowy do zaciskania, przeznaczony do zakańczania przewodów miedzianych. Pasuje do przewodów linkowych i drobnolinkowych (klasa 2, 5 i 6) o przekroju 120 mm². Zacisk posiada pojedynczy otwór na śrubę M12 oraz fazowany koniec tulei ułatwiający wprowadzenie przewodu. Wykonany z miedzi elektrolitycznej (E-Cu) o czystości większej niż 99,9%, jest galwanicznie cynowany, co zapewnia doskonałą przewodność i ochronę przed utlenianiem. Zacisk jest zgodny z normą DIN 46235 i spełnia wymogi RoHS.

Co wyróżnia ten produkt

• Zoptymalizowany dla przewodów miedzianych o przekroju 120 mm², zapewniający pewne połączenie zaciskane.
• Otwór na śrubę M12 dla niezawodnego mocowania mechanicznego.
• Miedź elektrolityczna o czystości >99,9% dla doskonałej wydajności elektrycznej.
• Cynowana powierzchnia odporna na korozję i poprawiająca lutowność.
• Fazowane wejście tulei upraszcza wprowadzanie przewodu podczas montażu.
• Zgodność z DIN 46235 gwarantuje wymiary i parametry zgodne z normą.
• Szeroki zakres temperatur pracy od -5°C do +105°C.

Dane techniczne

• Przekrój przewodu: 120 mm²
• Średnica otworu na śrubę: M12
• Materiał: Miedź elektrolityczna (E-Cu), cynowana
• Norma: DIN 46235
• Typ połączenia: Zaciskane / Kompresyjne
• Liczba otworów na śruby: 1
• Zgodność materiału przewodu: Miedź
• Zgodność typu przewodu: Linka, drobnolinka (klasa 2, 5, 6)
• Zastosowanie: Instalacje niskiego i średniego napięcia
• Zakres temperatur: -5°C do +105°C

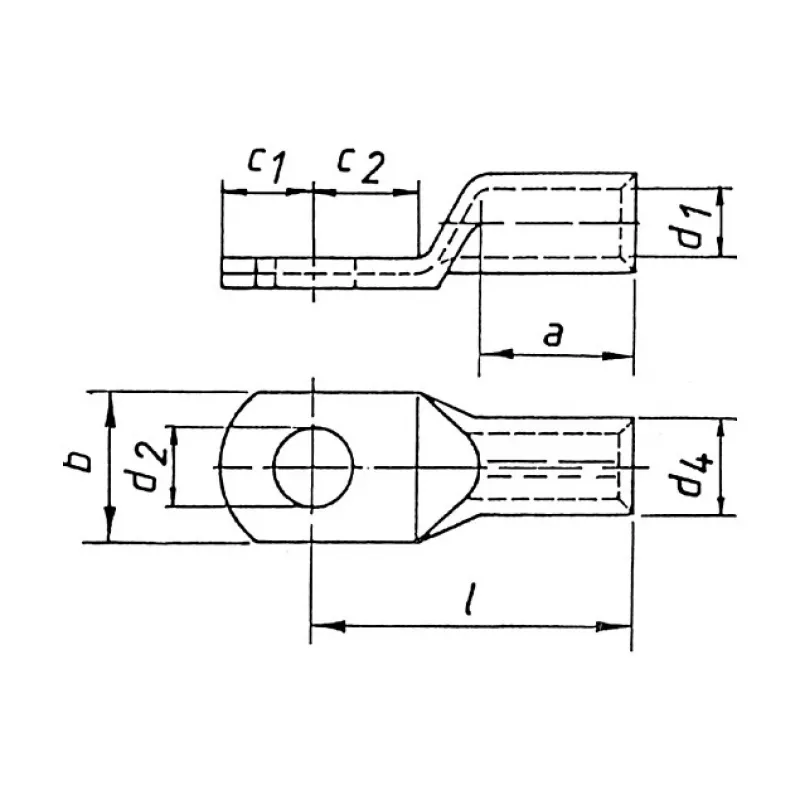

• Długość całkowita (L): 65 mm
• Szerokość oczka (b): 28 mm
• Średnica zewnętrzna tulei (d): 17,5 mm
• Średnica wewnętrzna tulei (d1): 15,0 mm
• Grubość oczka (s): 3,5 mm
• Zgodny z RoHS: Tak
• Fazowany koniec tulei: Tak

Nasza ocena

Niezawodny, zgodny z normami zacisk kablowy, który zapewnia stałą wydajność w profesjonalnych pracach elektrycznych. Miedź o wysokiej czystości i cynowanie gwarantują trwałość i doskonałą przewodność, co czyni go solidnym wyborem do wymagających zastosowań.
