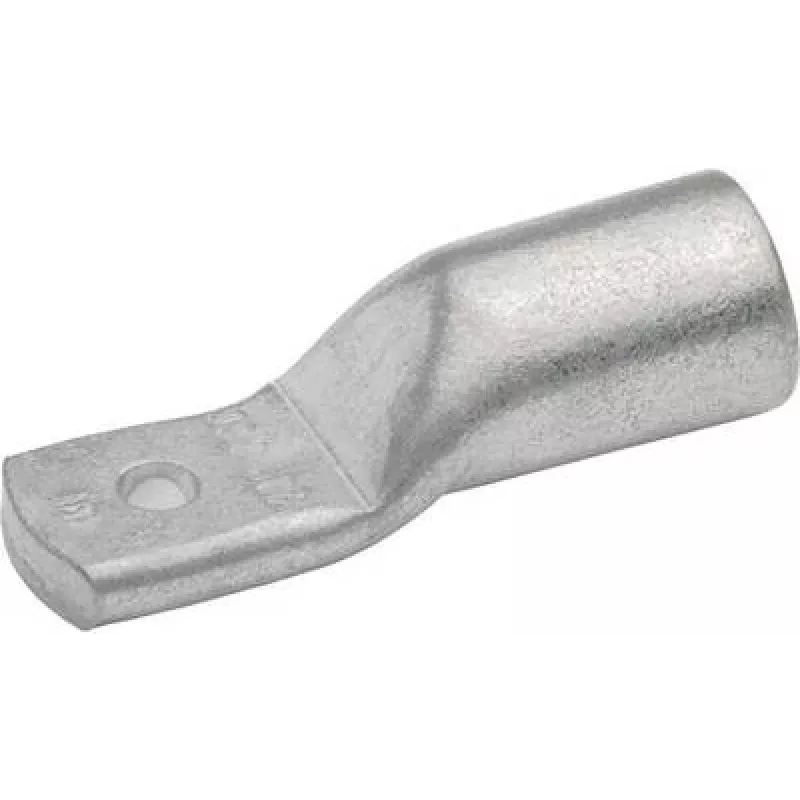

Klauke 7SG10 Tuleja kablowa rurowa 70 mm² M10 (7SG10)

W przemysłowych rozdzielnicach i szafach sterowniczych niezbędne jest bezpieczne i trwałe połączenie przewodów miedzianych o przekroju 70 mm². Tuleja kablowa rurowa Klauke 7SG10 z otworem na śrubę M10 została zaprojektowana właśnie do tego zadania. Wykonana z miedzi elektrolitycznej i ocynowana dla doskonałej odporności na korozję, zapewnia niezawodne połączenie zaciskane, które wytrzymuje wymagające warunki środowiskowe.

Kluczowe specyfikacje

• Przekrój przewodu: 70 mm²
• Średnica otworu na śrubę: M10 (10 mm)
• Materiał: miedź elektrolityczna (E-Cu)
• Wykończenie powierzchni: ocynowane
• Metoda połączenia: zaciskanie
• Zgodność z normą: DIN 46235
• Kompatybilność przewodów: miedź, linka (cienka i wielożyłowa)
• Konstrukcja tulei: standardowa, rurowa
• Otwór kontrolny: tak
• Temperatura pracy: -50°C do +150°C
• Maksymalne napięcie: 1000 V (AC/DC)
• Długość całkowita: 55 mm
• Szerokość stopki: 22 mm
• Zewnętrzna średnica tulei: 14,5 mm
• Wewnętrzna średnica tulei: 11,5 mm
• Grubość stopki: 3,5 mm

Dlaczego warto wybrać

Model 7SG10 łączy wysoką przewodność z doskonałą ochroną antykorozyjną dzięki cynowaniu. Rurowa konstrukcja tulei zapewnia równomierne zaciśnięcie, niski opór stykowy i wysoką wytrzymałość mechaniczną. Otwór kontrolny umożliwia wizualną weryfikację prawidłowego wprowadzenia przewodu, zmniejszając ryzyko błędów montażowych. Zgodność z DIN 46235 gwarantuje dokładność wymiarową i niezawodność działania.

Idealne zastosowania

• Przemysłowe instalacje elektryczne
• Okablowanie rozdzielnic i paneli sterowniczych
• Połączenia maszyn i urządzeń
• Systemy dystrybucji energii

Warto wiedzieć

Aby uzyskać optymalne rezultaty, należy użyć odpowiedniego narzędzia zaciskowego przeznaczonego do tulei miedzianych 70 mm². Tuleja jest odpowiednia dla cienkich i wielożyłowych przewodów miedzianych. Szeroki zakres temperatur pracy czyni ją odpowiednią zarówno do zastosowań wewnętrznych, jak i zewnętrznych, pod warunkiem zapewnienia odpowiedniej ochrony środowiskowej.
