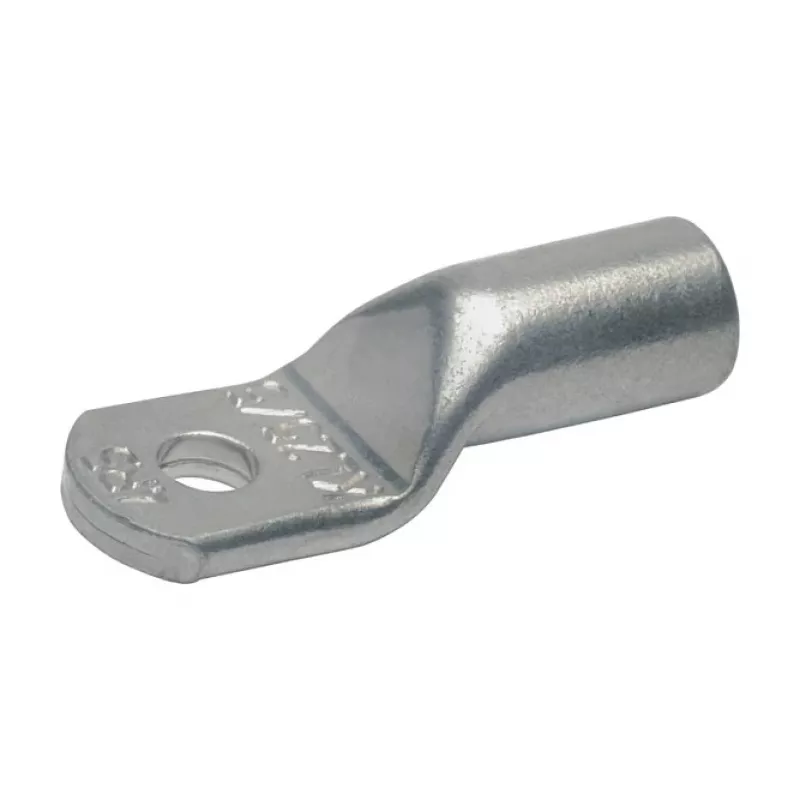

Klauke 9R12 Miedziana końcówka kablowa rurowa 120 mm² M12

Ta miedziana końcówka kablowa rurowa zapewnia bezpieczne, wysokoprzewodzące połączenie zaciskane dla przewodów o przekroju 120 mm² z otworem pod śrubę M12. Wykonana z elektrolitycznej miedzi cynowanej, zapewnia doskonałą odporność na korozję i niezawodne działanie w wymagających instalacjach elektrycznych.

Zalety

Końcówka posiada otwór kontrolny umożliwiający wizualną weryfikację pełnego wprowadzenia przewodu, co gwarantuje prawidłowe zaciśnięcie za każdym razem. Cynowanie zapewnia niską rezystancję styku i ochronę przed utlenianiem, a zgodność z normą DIN 46235 gwarantuje dokładność wymiarową i jakość materiału. Szeroka oprawka i wytrzymała tuleja są kompatybilne ze standardowymi narzędziami do zaciskania, umożliwiając szybkie i powtarzalne zakończenia.

Zastosowanie

• Systemy dystrybucji energii i rozdzielnice
• Instalacje przemysłowe i szafy sterownicze
• Łączenie linkowych przewodów miedzianych (klasa 2, 5, 6) z szynami zbiorczymi lub zaciskami
• Zastosowania wymagające niezawodnych połączeń wysokoprądowych do 1000 V AC / 1500 V DC

Kluczowe specyfikacje

• Materiał: Miedź elektrolityczna (E-Cu), cynowana
• Przekrój kabla: 120 mm²
• Średnica otworu pod śrubę: 13 mm (dla trzpienia M12)
• Długość całkowita: 70 mm; szerokość oprawki: 28 mm; średnica zewnętrzna tulei: 18 mm
• Zakres temperatur pracy: od -55°C do +150°C
• Normy: DIN 46235, zgodność z RoHS

Zalecenia

Aby uzyskać najlepsze rezultaty, należy użyć sześciokątnej matrycy do zaciskania dopasowanej do rozmiaru końcówki i upewnić się, że przewód jest w pełni wprowadzony, aż będzie widoczny przez otwór kontrolny. Dokręcić śrubę M12 odpowiednim momentem zgodnie ze specyfikacją producenta.
