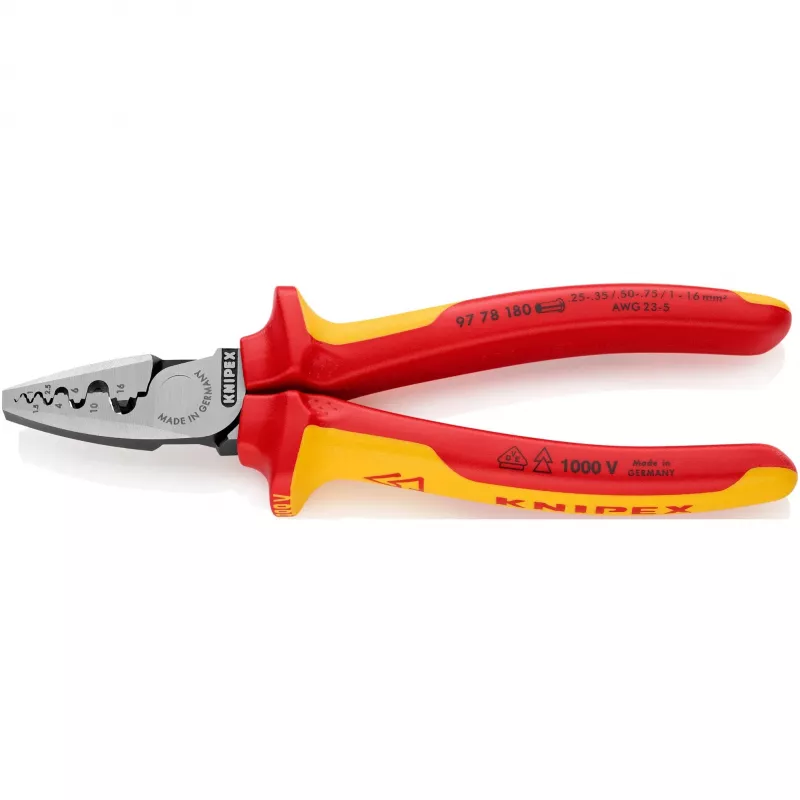

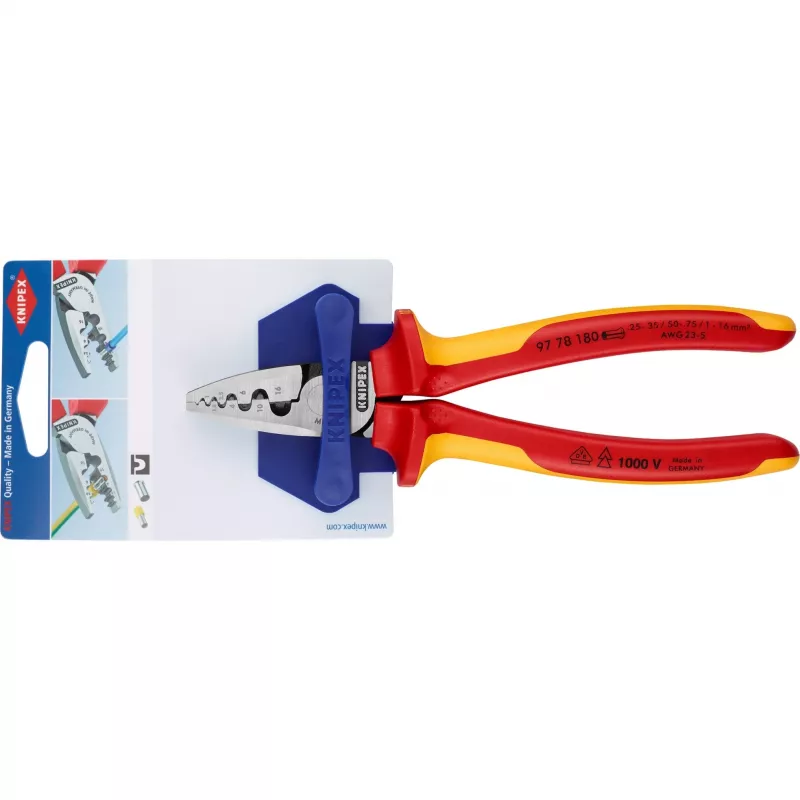

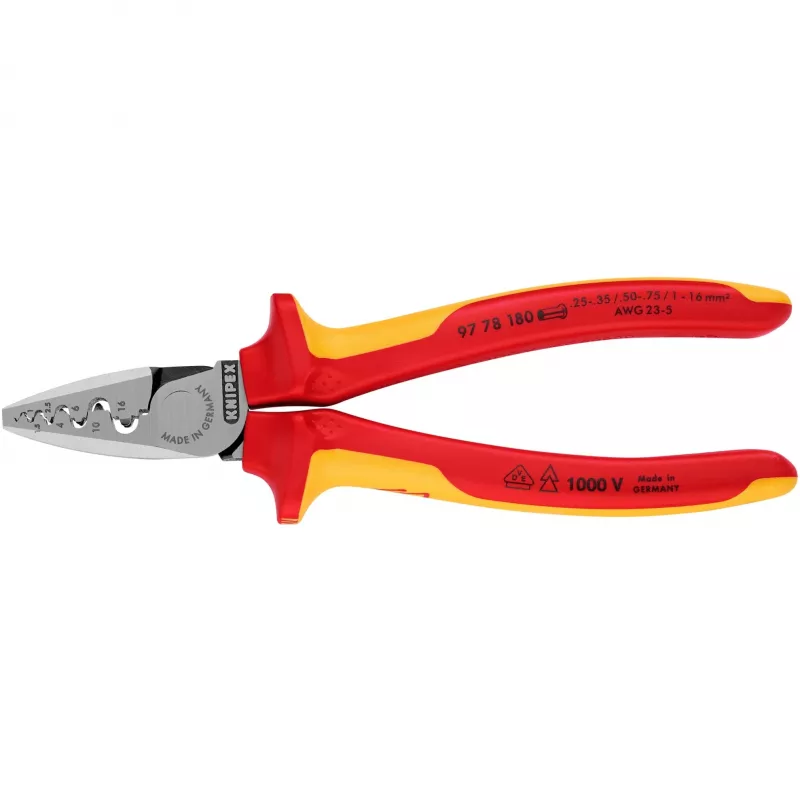

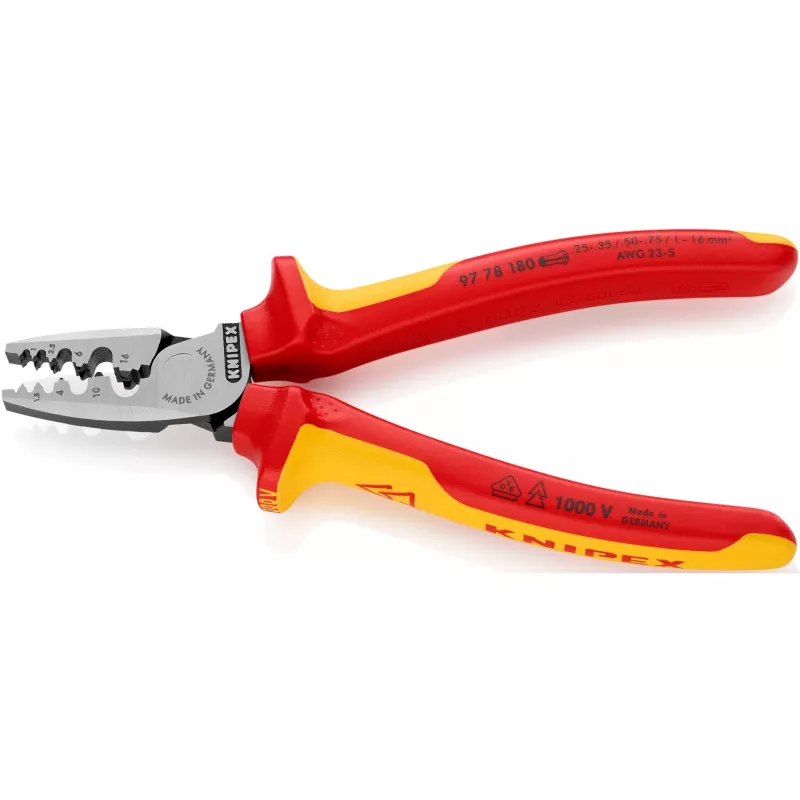

Kombinowane narzędzie do zaciskania przewodów Knipex 97 78 180

Narzędzie do zaciskania tulejek końcowych (ferrules) zgodnych z DIN 46228 części 1 i 4, odpowiednie dla przekrojów przewodów od 0,25 do 16 mm². Narzędzie posiada ulepszony mechanizm dźwigniowy oraz lekką, smukłą konstrukcję ułatwiającą obsługę. Zaciskanie odbywa się w oznaczonych półokrągłych matrycach, zapewniając niezawodne połączenia między tulejką a przewodem. Narzędzie zawiera dziewięć szczególnie głębokich matryc ze stożkowymi powierzchniami bocznymi i jest wykonane ze specjalnej kutej, hartowanej olejowo stali narzędziowej.

Zalety

Ulepszona dźwignia zmniejsza siłę ręczną potrzebną do zaciskania, a lekka i smukła konstrukcja poprawia dostępność w ciasnych przestrzeniach. Oznaczone półokrągłe matryce zapewniają spójne, niezawodne zaciski, a dziewięć głębokich, stożkowych matryc obsługuje szeroki zakres rozmiarów tulejek. Kuta, hartowana olejowo stal narzędziowa gwarantuje długą żywotność i odporność na zużycie.

Zastosowanie

• Zaciskanie izolowanych i nieizolowanych tulejek końcowych zgodnych z DIN 46228 części 1 + 4

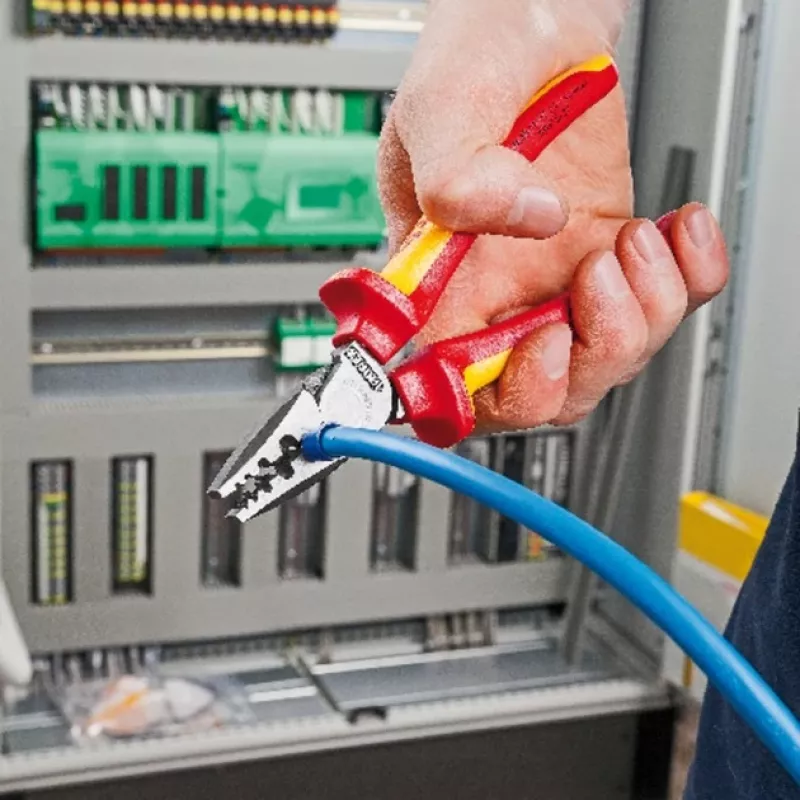

• Prace instalacyjne w panelach, rozdzielnicach i szafach sterowniczych
• Konserwacja i naprawa połączeń elektrycznych w zastosowaniach przemysłowych i domowych
• Warsztaty elektryczne i serwis terenowy, gdzie wymagane są kompaktowe narzędzia

Kluczowe specyfikacje

• Zakres tulejek: 0,25–16 mm²
• Matryce: 9 głębokich półokrągłych matryc ze stożkowymi powierzchniami bocznymi
• Normy: DIN 46228 części 1 i 4
• Materiał: kuta, hartowana olejowo specjalna stal narzędziowa
• Konstrukcja: ulepszona dźwignia; lekka i smukła budowa

Jak używać

Odizolować przewód na odpowiednią długość, nałożyć tulejkę na przewód i umieścić tulejkę między oznaczonymi półokrągłymi matrycami odpowiadającymi rozmiarowi tulejki. Równomiernie ściskać uchwyty, aż zacisk zostanie zakończony, a tulejka będzie bezpiecznie przymocowana do przewodu. Przed użyciem sprawdzić mechaniczną i elektryczną integralność zaciśniętego połączenia.

Zalecenia

Narzędzia używać wyłącznie z tulejkami zgodnymi z DIN 46228 części 1 i 4 oraz w określonym zakresie przekrojów (0,25–16 mm²). Regularnie kontrolować matryce pod kątem zużycia i utrzymywać punkty obrotu lekko nasmarowane, aby zachować wydajność i trwałość.
