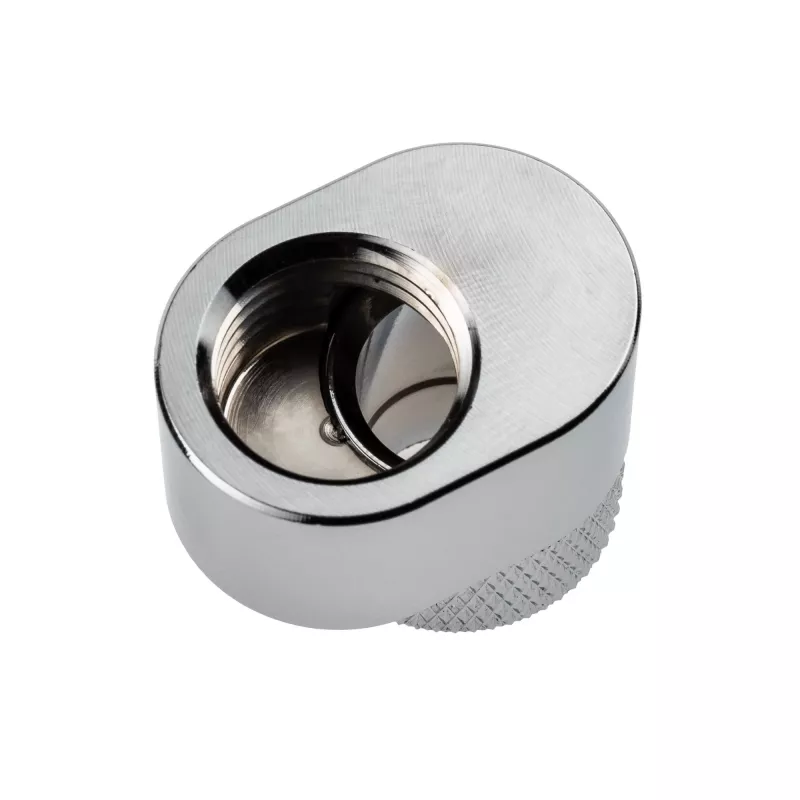

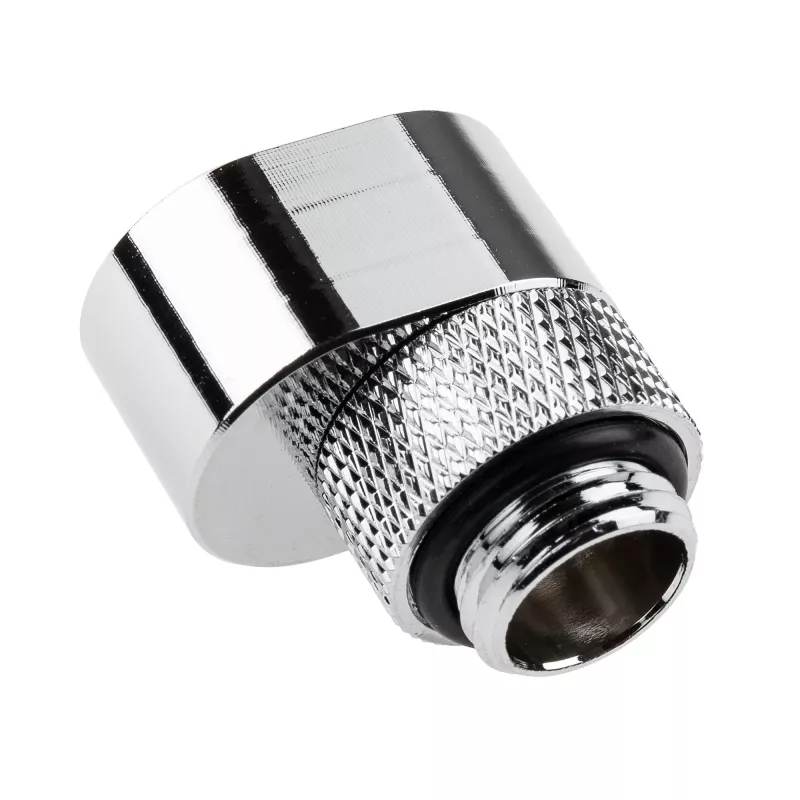

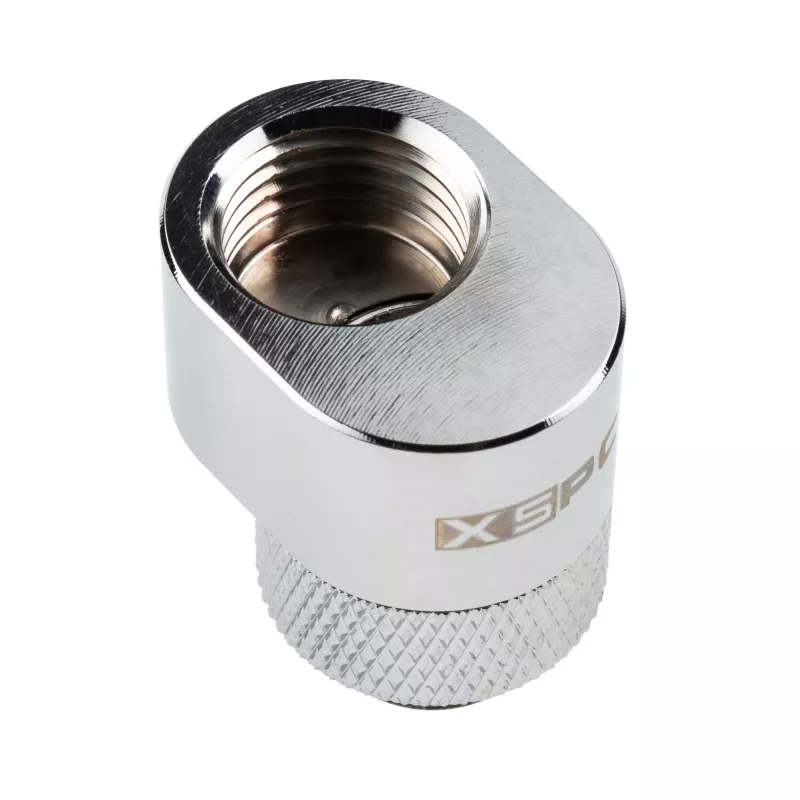

Kompresyjne złącze obrotowe offsetowe XSPC G1/4 7mm offset, chrom

Kompresyjne złącze obrotowe offsetowe XSPC G1/4 7mm w kolorze chromu to kompaktowe złącze obrotowe przeznaczone do pętli chłodzenia cieczą. Łączy gwint G1/4 z bocznym przesunięciem 7 mm i obrotową głowicą, umożliwiając ciasne zmiany kierunku bez skręcania węża. Chromowane wykończenie zapewnia gładką powierzchnię odporną na korozję, pasującą do metalowych lub polerowanych elementów systemu, zachowując niski profil w ciasnych instalacjach.

Zalety

To obrotowe złącze offsetowe umożliwia bezpieczne połączenia kompresyjne dla miękkich lub twardych węży, jednocześnie pozwalając na obrót w celu uproszczenia montażu i wyrównania. Przesunięcie 7 mm tworzy niewielkie boczne przemieszczenie, przydatne do omijania przeszkód lub wyrównywania równoległych tras, a chromowanie zapewnia trwałą, łatwą do czyszczenia powierzchnię. Zaprojektowane do chłodzenia cieczą, złącze zapewnia niezawodne uszczelnienie przy instalacji zgodnie z wytycznymi dotyczącymi momentu obrotowego i pomaga utrzymać schludne, oszczędzające miejsce trasy węży.

Zastosowanie

• Pętle chłodzenia wodnego PC z ograniczoną przestrzenią, gdzie potrzebne są małe przesunięcia
• Niestandardowe konstrukcje chłodzenia cieczą wymagające złączy obrotowych, aby zapobiec skręcaniu węża
• Instalacje z wężami sztywnymi lub miękkimi wymagające kompaktowego rozwiązania kątowego
• Systemy, w których wymagana jest estetyka chromu, aby dopasować się do innych złączy i komponentów

Kluczowe specyfikacje

• Typ gwintu: Gwint kompatybilny G1/4
• Offset: 7 mm boczne przesunięcie od osi gwintu
• Funkcja: Obrotowa głowica umożliwiająca regulację kąta bez obracania węża
• Styl połączenia: Złącze kompresyjne do bezpiecznego mocowania węża
• Wykończenie: Powierzchnia chromowana
• Zastosowanie: Przeznaczone do pętli chłodzenia cieczą i pokrewnej instalacji hydraulicznej

Jak używać

Zamontuj złącze, wkręcając ręcznie w port z gwintem G1/4, aż do prawidłowego osadzenia, a następnie dokręć zgodnie z zalecanym przez producenta momentem obrotowym, aby zapewnić szczelność. Włóż wąż w pełni w tuleję kompresyjną i zabezpiecz, dokręcając pierścień lub nakrętkę kompresyjną zgodnie z konstrukcją złącza. Użyj funkcji obrotowej, aby ustawić wąż zgodnie z potrzebami; obrotowa głowica umożliwia końcowe ustawienie bez obracania całego złącza lub skręcania węża. Sprawdź połączenia wizualnie i przeprowadź test ciśnieniowy lub szczelności przed normalną pracą systemu.

Zalecenia

Używaj odpowiednich narzędzi, aby uniknąć nadmiernego dokręcania metalowych złączy i postępuj zgodnie z wytycznymi producenta chłodziwa, aby zapobiec korozji galwanicznej. Aby uzyskać najlepsze rezultaty, dopasuj średnicę wewnętrzną węża do rozmiaru złącza kompresyjnego, sprawdź kompatybilność z chłodziwami i dodatkami oraz przeprowadź przedłużony test szczelności po wstępnym montażu.
