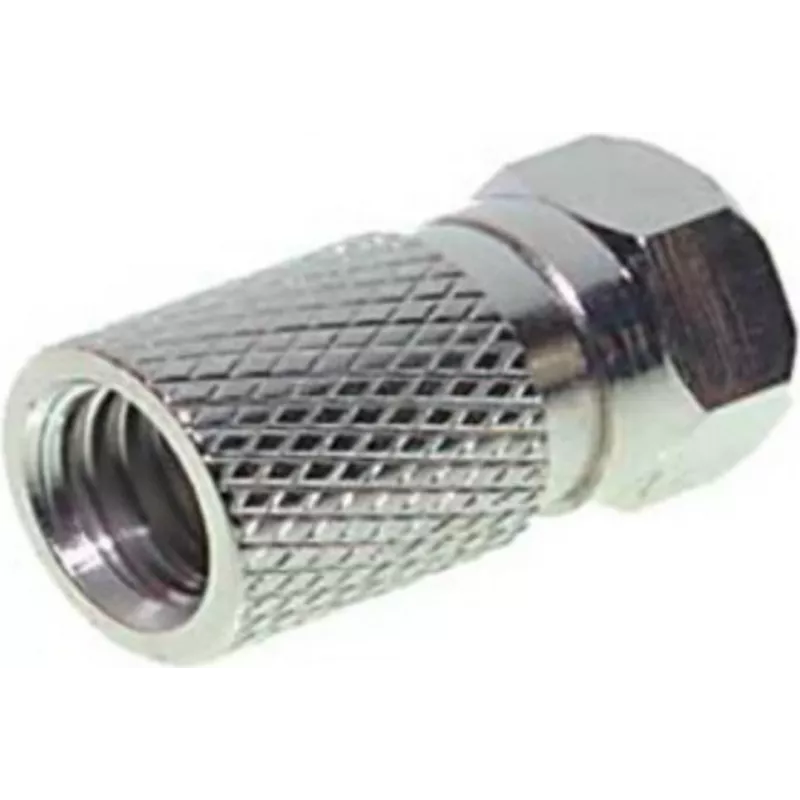

Koncentryczne złącze F ShiverPeaks 85012-A, średnica zewnętrzna kabla 7,5 mm, duża nakrętka sześciokątna

Koncentryczne złącze F ShiverPeaks 85012-A jest przeznaczone do współpracy z kablami koncentrycznymi o średnicy zewnętrznej ok. 7,5 mm. Złącze wykorzystuje gwintowany interfejs F z dużą nakrętką sześciokątną, umożliwiającą niezawodne dokręcanie narzędziowe, co zapewnia stabilne połączenie mechaniczne i elektryczne w instalacjach telewizyjnych, satelitarnych i rozprowadzania sygnału kablowego. Solidna konstrukcja sprawdza się w miejscach, gdzie wymagane jest bezpieczne połączenie o niskich stratach.

Zalety

Konstrukcja z dużą nakrętką sześciokątną umożliwia uzyskanie stałego momentu dokręcania podczas instalacji, zmniejszając ryzyko poluzowania lub przerywania połączeń. Precyzyjnie wykonane gwinty i materiały przewodzące zapewniają dobre ekranowanie i niską rezystancję styku. Złącze jest kompatybilne z popularnymi kablami koncentrycznymi 7,5 mm i pasuje do standardowych złączy F, co czyni je praktycznym rozwiązaniem zarówno przy modernizacji, jak i nowych instalacjach.

Zastosowanie

• Przyłącza antenowe w instalacjach domowych
• Zarządzanie kablem anten satelitarnych
• Okablowanie telewizji kablowej i dekoderów
• Profesjonalne instalacje AV wymagające niezawodnych złączy F
• Naprawa lub modernizacja istniejących przewodów koncentrycznych

Kluczowe specyfikacje

• Typ złącza: gwintowane koncentryczne złącze F
• Kompatybilna średnica zewnętrzna kabla: ok. 7,5 mm
• Rodzaj nakrętki: duża nakrętka sześciokątna do dokręcania narzędziowego
• Styki i korpus: metalowa konstrukcja przewodząca zapewniająca ekranowanie (materiał zależny od partii produkcyjnej)
• Zastosowanie: rozprowadzanie sygnału telewizyjnego, satelitarnego, kablowego

Sposób użycia

Przygotuj kabel koncentryczny, zdejmując zewnętrzną izolację, ekran i dielektryk na wymiar odpowiedni dla złącza F, upewniając się, że przewód środkowy pozostaje prosty i odsłonięty. Wsuń złącze na przygotowany koniec kabla, aż dielektryk prawidłowo osadzi się w gnieździe, a ekran zostanie uchwycony przez korpus złącza. Dokręć dużą nakrętkę sześciokątną odpowiednim kluczem lub narzędziem, aby uzyskać pewne połączenie mechaniczne i elektryczne, unikając nadmiernego momentu, który mógłby odkształcić przewód. Po instalacji sprawdź ciągłość sygnału i zweryfikuj jakość sygnału na podłączonym urządzeniu.

Zalecenia

Przy instalacji wielu złączy, w celu zapewnienia równomiernych połączeń, stosuj kalibrowany klucz dynamometryczny lub procedurę dokręcania zalecaną przez producenta. W przypadku instalacji zewnętrznych lub narażonych na warunki atmosferyczne zastosuj dodatkowe zabezpieczenia, takie jak uszczelniacz lub termokurczliwe osłony, aby chronić przed wnikaniem wilgoci i korozją.
