Koncentryczne złącze kątowe ShiverPeaks 82021-K — mały rozmiar, koncentryczne złącze kątowe

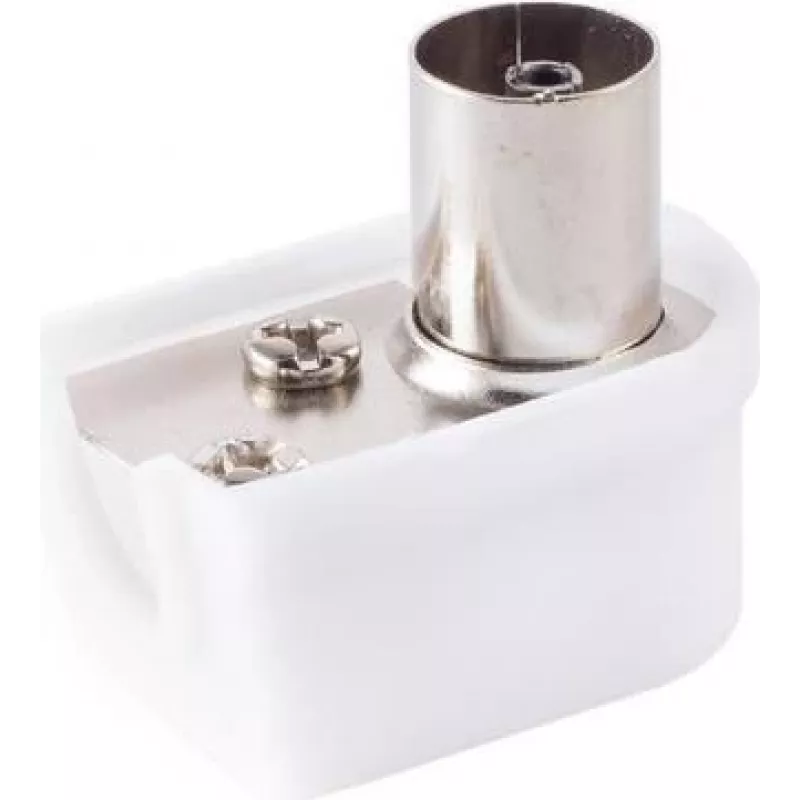

Koncentryczne złącze kątowe ShiverPeaks 82021-K — mały rozmiar, koncentryczne złącze kątowe to kompaktowe, kątowe złącze koncentryczne przeznaczone do łączenia dwóch kompatybilnych kabli koncentrycznych w miejscach, gdzie bezpośrednie połączenie jest niepraktyczne. Zaprojektowane do instalacji w ograniczonej przestrzeni lub gdy prowadzenie kabli wymaga skrętu o 90°, to małe złącze kątowe zapewnia ciągłość sygnału dla linii audio, wideo, RF i telekomunikacyjnych, jednocześnie minimalizując naprężenia na zakończeniach kabli.

Zalety

To małe, kątowe złącze koncentryczne oferuje niskoprofilową obudowę, która zmniejsza wymagany odstęp za urządzeniami i wewnątrz obudów. Konstrukcja kątowa ułatwia prowadzenie kabli w ciasnych przestrzeniach i zapobiega ostrym zagięciom w miejscu wejścia kabla. Wyprodukowane w celu zapewnienia niezawodnego kontaktu mechanicznego, złącze zachowuje integralność sygnału w standardowych przebiegach kabli koncentrycznych i upraszcza modernizacje lub naprawy bez konieczności ponownego zarabiania końcówek.

Zastosowanie

• Instalacje audio i wideo z ograniczoną przestrzenią z tyłu
• Łącza RF na stanowiskach testowych i w szafach komunikacyjnych
• Systemy telekomunikacyjne i CCTV, gdzie wymagane jest prowadzenie kątowe
• Naprawa lub przedłużenie istniejących przebiegów kabli koncentrycznych bez wymiany zakończeń

Kluczowe specyfikacje

• Typ złącza: kątowe złącze koncentryczne w małym formacie
• Konfiguracja mechaniczna: złącze kątowe 90° do połączeń kabli koncentrycznych
• Główne zastosowanie: transmisja sygnału dla linii audio, wideo, RF i telekomunikacyjnych
• Montaż/instalacja: złącze przelotowe do łączenia dwóch końcówek kabli w ograniczonej przestrzeni
• Materiały i wykończenie: odporne na korozję styki przewodzące i kompaktowy korpus izolacyjny

Sposób użycia

Dopasuj końce złącza do współpracujących wtyków kabli koncentrycznych lub zakończeń i wsuń je do momentu uzyskania pewnego kontaktu mechanicznego. Upewnij się, że kable są ułożone zgodnie z trasą 90° zapewnioną przez złącze i unikaj przykładania momentu obrotowego do złącza po instalacji. Sprawdź ciągłość i jakość sygnału odpowiednim sprzętem pomiarowym, aby potwierdzić niezawodne połączenie przed zamknięciem paneli lub obudów urządzeń.

Zalecenia

Aby uzyskać najlepsze rezultaty, używaj złącza kątowego z kompatybilnymi typami kabli i wtyków, aby uniknąć niedopasowania impedancji. Podczas instalacji w środowiskach narażonych na wibracje lub w instalacjach stałych sprawdź mocowanie mechaniczne i rozważ zastosowanie odciążenia naprężeń dla podłączonych kabli, aby zmniejszyć nacisk na złączu.
