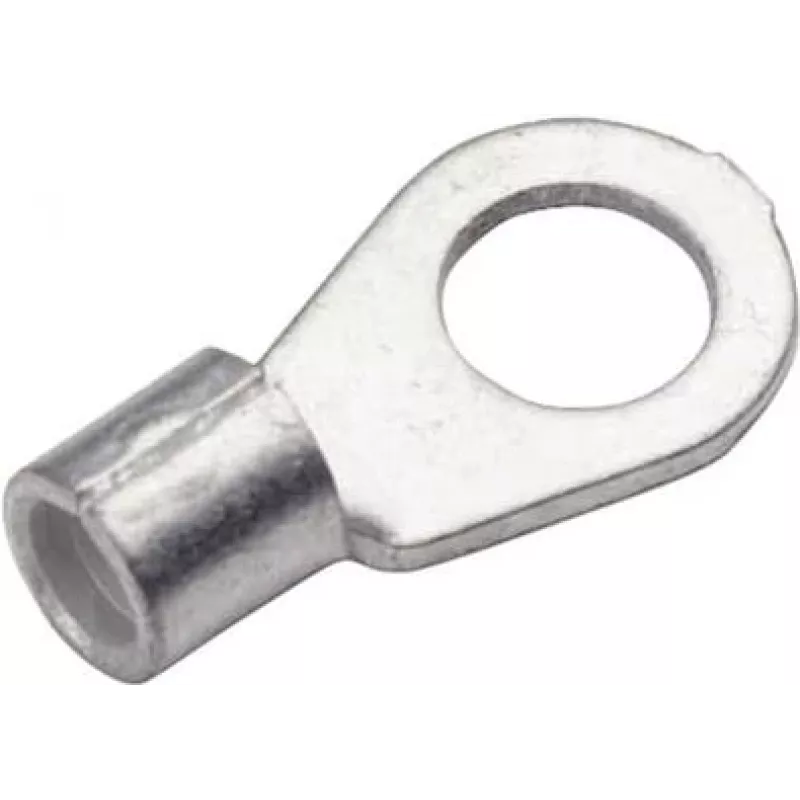

Końcówka oczkowa cimco 180490 do kabla do 95 mm², średnica otworu 10,5 mm

Końcówka oczkowa cimco 180490 do kabla do 95 mm², średnica otworu 10,5 mm to zaciskany łącznik elektryczny przeznaczony do łączenia przewodów o dużym przekroju z kołkiem gwintowanym lub śrubą. Ta końcówka oczkowa, wyprodukowana z myślą o ciężkich połączeniach elektrycznych, zapewnia niską rezystancję styku i stabilne mocowanie mechaniczne w instalacjach wymagających niezawodnego przepływu prądu, takich jak zaciski akumulatorów, punkty uziemienia i bloki rozdzielcze energii.

Zalety

Końcówka oczkowa jest wykonana z metalu przewodzącego z powłoką ochronną, aby zminimalizować korozję i utrzymać przewodność elektryczną w czasie. Jej tulejka mieści kable do 95 mm², zapewniając wystarczającą powierzchnię przekroju dla obwodów wysokoprądowych. Otwór montażowy 10,5 mm pasuje do standardowych kołków i śrub stosowanych w wielu panelach elektrycznych i połączeniach akumulatorów samochodowych. Tulejka zaciskowa jest kompatybilna z odpowiednimi narzędziami do zaciskania, tworząc bezpieczne, odporne na wibracje zakończenie.

Zastosowanie

• Zaciski akumulatorów w pojazdach i stacjonarnych bateriach akumulatorów
• Połączenia uziemiające i wyrównawcze w instalacjach elektrycznych
• Szyny rozdzielcze energii i bloki zaciskowe wysokoprądowe
• Systemy elektryczne w przemyśle morskim i ciężkim wymagające solidnych zakończeń

Kluczowe specyfikacje

• Kompatybilny przekrój przewodu: do 95 mm²
• Średnica otworu montażowego: 10,5 mm (Ø)
• Styl zakończenia: końcówka oczkowa zaciskana
• Materiał: metal przewodzący z powłoką odporną na korozję
• Nadaje się do zastosowań wysokoprądowych i połączeń w ciężkich warunkach pracy

Sposób użycia

Zdejmij izolację kabla na odpowiednią długość dla tulejki końcówki, upewniając się, że nie ma żadnych luźnych żył. Włóż przewód całkowicie do tulejki i umieść końcówkę na wybranym kołku lub śrubie. Użyj odpowiedniego narzędzia do zaciskania przystosowanego do końcówek o dużym przekroju, aby równomiernie ścisnąć tulejkę do momentu uzyskania pewnego połączenia mechanicznego i elektrycznego. Po zaciśnięciu sprawdź połączenie, delikatnie pociągając za przewód i, jeśli to konieczne, potwierdź ciągłość elektryczną multimetrem. Nałóż końcówkę na kołek lub śrubę i zabezpiecz odpowiednią podkładką i nakrętką, dokręcając z momentem ustalonym dla instalacji.

Zalecenia

Aby zapewnić niezawodną, długoterminową wydajność, używaj prawidłowo dobranego narzędzia do zaciskania i przestrzegaj zalecanych profili zacisku dla dużych przewodów. W trudnych warunkach nałóż na połączenie środek antykorozyjny i okresowo sprawdzaj końcówki pod kątem dokręcenia oraz oznak korozji lub przegrzania.
