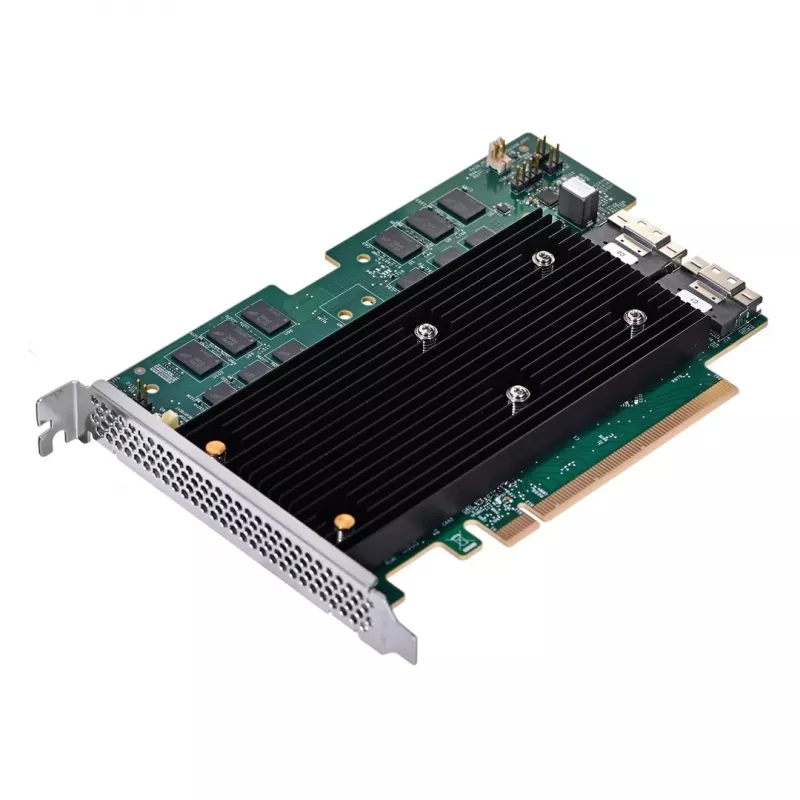

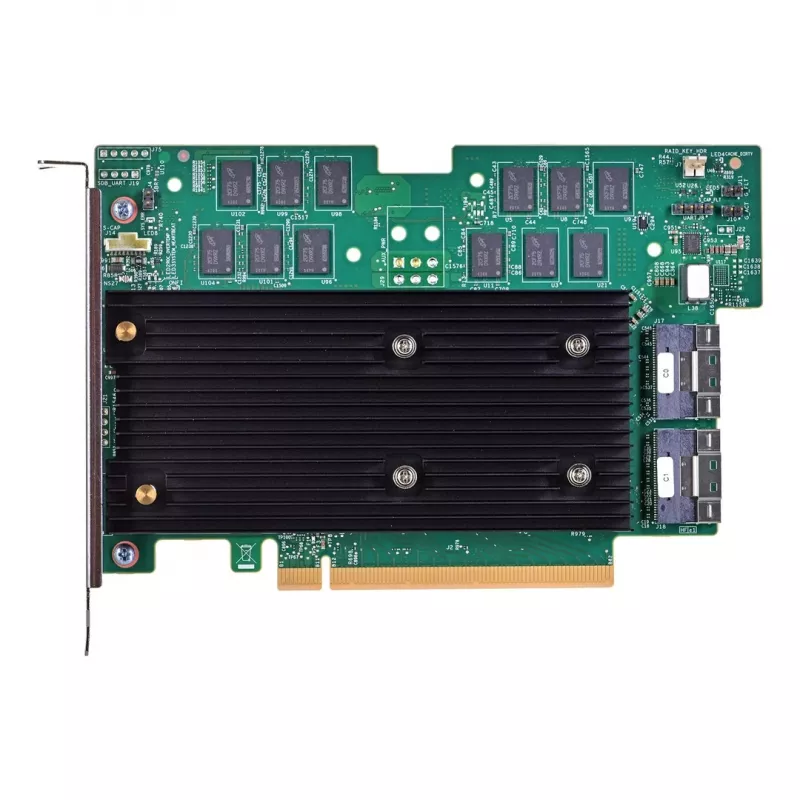

Kontroler RAID BROADCOM MegaRAID 9670W-16i PCIe x16, 16 kanałów, 6 Gbit/s, MD2, 240 urządzeń

Broadcom MegaRAID 9670W-16i to kontroler RAID PCIe x16 kompatybilny z dyskami SAS i SATA, zaprojektowany do środowisk pamięci masowej NVMe/SAS/SATA. Oparty na układzie RAID-on-Chip (RoC) SAS4116W, należy do trzeciej generacji rodziny MegaRAID 9600, która jest przeznaczona dla systemów opartych na dyskach SSD NVMe i zapewnia znaczną poprawę przepustowości, IOPS, opóźnień zapisu i wydajności odbudowy w porównaniu z poprzednią generacją. Kontroler obsługuje popularne poziomy RAID i łączy się z szybkością 6 Gbit/s na port, przy typowym poborze mocy około 25 W i kompaktowych wymiarach karty odpowiednich dla platform serwerowych.

Zalety

MegaRAID 9670W-16i zapewnia zauważalnie wyższą wydajność w porównaniu z poprzednią generacją, z ponad czterokrotnie większą liczbą operacji losowego zapisu RAID5 i w przybliżeniu podwojoną przepustowością. Zaawansowana konstrukcja termiczna umożliwia uzyskanie tych korzyści bez zwiększania wymagań dotyczących przepływu powietrza w systemie, co pozwala na integrację z istniejącymi platformami bez dodatkowych modyfikacji chłodzenia. Kontroler obsługuje wiele poziomów RAID (0, 1, 5, 6, 10, 50, 60), umożliwiając elastyczną ochronę danych i konfiguracje pojemności dla pamięci masowych klasy korporacyjnej.

Zastosowanie

• Serwery korporacyjne wymagające akceleracji RAID SAS/SATA
• Macierze pamięci masowych i systemy wykorzystujące dyski SAS lub SATA 6 Gbit/s
• Platformy dążące do poprawy wydajności pamięci masowej opartej na SSD przy minimalnych zmianach chłodzenia
• Aplikacje wymagające poziomów RAID 0, 1, 5, 6, 10, 50 lub 60

Kluczowe specyfikacje

• Model: Broadcom MegaRAID 9670W-16i (SAS4116W RoC)
• Interfejs hosta: PCI Express x16
• Obsługiwane dyski: SAS i SATA (6 Gbit/s)
• Poziomy RAID: 0, 1, 5, 6, 10, 50, 60
• Typowy pobór mocy: 25 W
• Wymiary: 155,6 mm (szerokość) × 111,1 mm (głębokość)
• Numer katalogowy producenta (MPN): 05-50113-00

Sposób użycia

Zainstaluj kontroler w dostępnym slocie PCIe x16 na kompatybilnej płycie głównej serwera. Podłącz dyski SAS lub SATA do portów kontrolera za pomocą odpowiednich kabli lub złączy backplane. Skonfiguruj macierze RAID za pomocą narzędzia RAID w firmware kontrolera lub oprogramowania zarządzającego dostawcy podczas uruchamiania systemu lub z poziomu systemu operacyjnego. Upewnij się, że system operacyjny hosta (na przykład SUSE Linux Enterprise Server) ma zainstalowane niezbędne sterowniki dla pełnej funkcjonalności.

Zalecenia

Wdrażaj 9670W-16i w systemach, w których wymagana jest lepsza wydajność zapisu RAID5 i wyższa przepustowość bez zwiększania wydajności chłodzenia obudowy. Sprawdź kompatybilność z platformą serwerową i sterownikami systemu operacyjnego przed instalacją oraz postępuj zgodnie z wytycznymi Broadcom dotyczącymi aktualizacji oprogramowania układowego i konserwacji, aby zachować wydajność i niezawodność.
