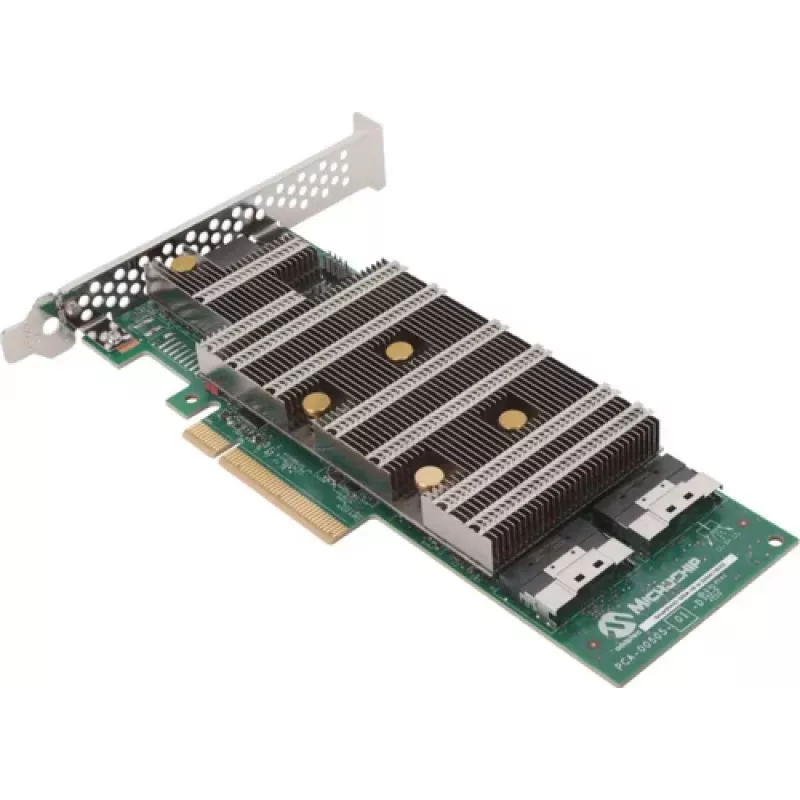

Kontroler RAID Microchip Technology SmartRAID 3254-16i/e PCIe x8 4.0 SAS-4 SATA

SmartRAID 3254-16i/e firmy Microchip to wysokowydajny adapter RAID z obsługą trzech trybów SAS/SATA/NVMe i interfejsem hosta PCIe Gen4 x8. Zbudowany na kontrolerze SmartROC 3200 piątej generacji firmy Microchip, model 3254-16i/e oferuje 16 portów skierowanych do nośników do łączności wewnętrznej i zawiera technologie, takie jak przełączanie PCIe DirectPath oraz multipleksowanie dynamicznych kanałów (DCM) w celu wydajnego agregowania dysków podłączonych przez ekspander. Adapter zapewnia natywne tryby HBA dla pamięci masowej PCIe opartej na pamięci o najniższych opóźnieniach oraz obejmuje sprzętową obsługę Trusted Platform i szyfrowanie oparte na kontrolerze dla nośników SAS, SATA i NVMe.

Zalety

SmartRAID 3254-16i/e zapewnia wysoką przepustowość i niskie opóźnienia dzięki łączności PCIe Gen4 x8, integracji DirectPath zwiększającej wydajność NVMe oraz blisko 100% wydajności łącza dzięki DCM w infrastrukturach 24G SAS. Obsługuje wiele poziomów RAID i natywną pracę HBA, integruje zabezpieczenia na poziomie platformy ze sprzętowym korzeniem zaufania oraz oferuje szyfrowanie oparte na kontrolerze wraz z zarządzaniem SED. Zarządzanie i integracja są uproszczone dzięki standardom, takim jak PLDM/Redfish RDE, Intel VPP i SFF UBM, a także narzędziom diagnostycznym do analizy integralności sygnału.

Odpowiedni do

Kluczowe specyfikacje

Sposób użycia

Zainstaluj SmartRAID 3254-16i/e w gnieździe PCIe Gen4 x8 na kompatybilnej płycie głównej serwera i podłącz dyski wewnętrzne do portów skierowanych do nośników lub do backplane'a podłączonego przez ekspander. Skonfiguruj oprogramowanie układowe adaptera i woluminy RAID za pomocą narzędzi do zarządzania dostarczonych przez dostawcę lub interfejsów opartych na standardach (PLDM/Redfish). W przypadku wdrożeń NVMe korzystających z DirectPath upewnij się, że system BIOS i platforma obsługują bifurkację/przełączanie PCIe, jeśli ma to zastosowanie. Włącz szyfrowanie i funkcje Trusted Platform za pomocą narzędzi do zarządzania kontrolerem, jeśli wymaga tego polityka bezpieczeństwa.

Zalecenia

Aby uzyskać optymalną wydajność, używaj hosta obsługującego PCIe Gen4 i infrastruktury 24G SAS podczas agregowania dysków podłączonych przez ekspander. Podczas integracji skorzystaj z narzędzia diagnostycznego ChipLink firmy Microchip w celu weryfikacji integralności sygnału i sprawdź informacje o wydaniu oprogramowania układowego adaptera pod kątem zgodności z określonymi modelami dysków i konfiguracjami backplane'ów.
