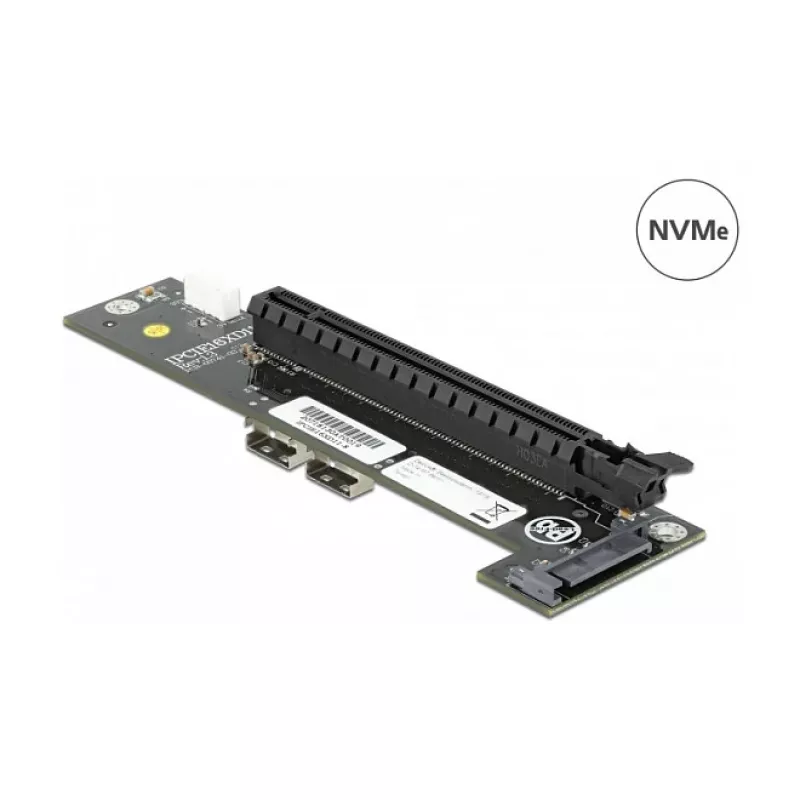

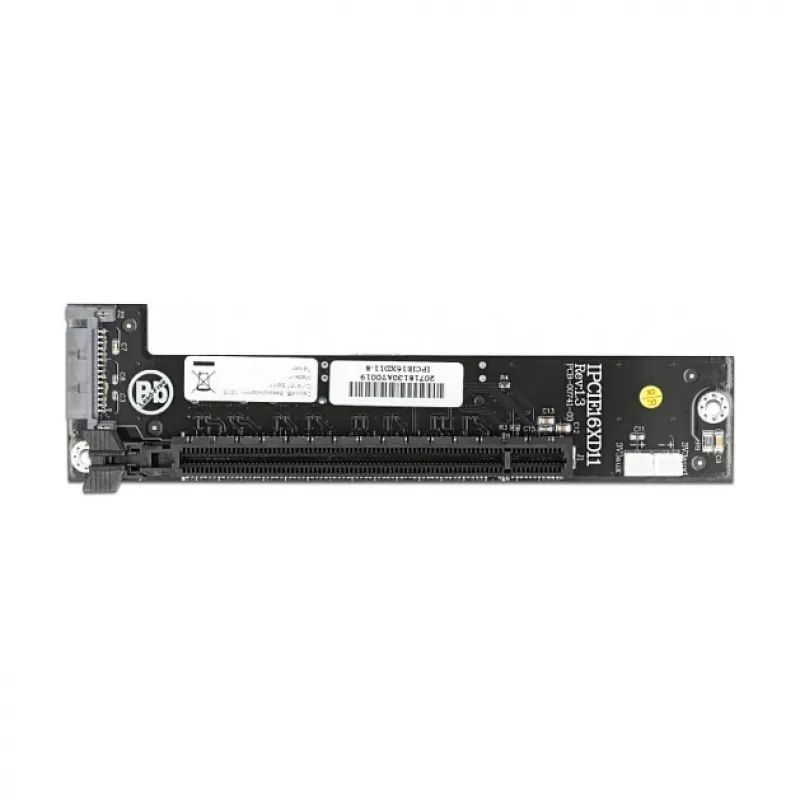

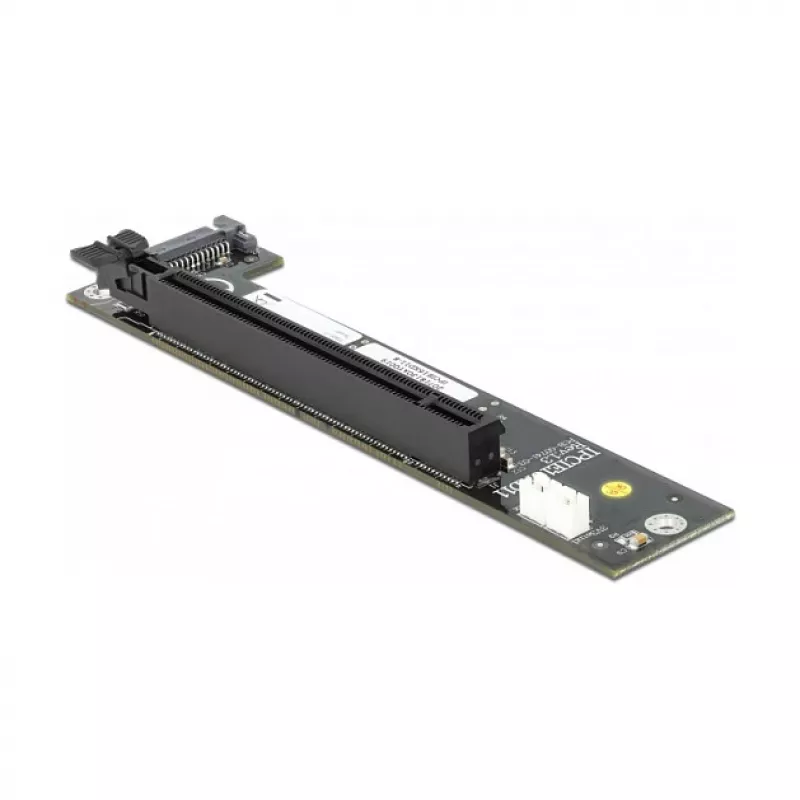

Konwerter 2 x SFF-8654 na PCIe x16 z bifurkacją DeLOCK 64148

Ten konwerter firmy Delock łączy się z systemem za pośrednictwem dwóch portów SFF-8654 i udostępnia gniazdo PCI Express x16 obsługujące maksymalnie osiem linii PCIe. Umożliwia podłączanie różnych kart PCI Express do systemu oferującego interfejsy SFF-8654, a także obsługuje użycie z pojedynczym portem SFF-8654, gdy podłączona karta PCIe wymaga maksymalnie czterech linii. Produkt ma kompaktową obudowę (szerokość 40 mm, głębokość 150 mm, wysokość 21 mm) i czarne wykończenie.

Zalety

Konwerter DeLOCK 64148 obsługuje do ośmiu linii PCIe poprzez połączenie dwóch złączy SFF-8654 i jest kompatybilny z bifurkacją PCIe, umożliwiając podział gniazda x16 na dwa segmenty x4 (x4 + x4), jeśli host i karta obsługują tę funkcję. Jego kompaktowe wymiary i standardowe gniazdo PCIe x16 sprawiają, że nadaje się do integracji wielu urządzeń PCIe, takich jak karty rozszerzeń NVMe, w systemach wyposażonych w interfejsy SFF-8654.

Zastosowanie

• Podłączanie kart PCI Express x16 do systemów z portami SFF-8654
• Użycie z hostem i kartami obsługującymi bifurkację PCIe w celu zapewnienia linii x4 + x4
• Instalacja kart adapterów NVMe lub U.2 wymagających wielu linii PCIe

Kluczowe specyfikacje

• Producent: DELOCK
• Model: 64148
• Interfejs: 2 × SFF-8654 do 1 × gniazdo PCIe x16
• Maksymalna liczba linii PCIe: do 8 linii (4 linie na port SFF-8654)
• Bifurkacja: obsługuje bifurkację PCIe do x4 + x4 w gnieździe x16 (gdy host i karta to wspierają)
• Wymiary: 40 mm × 150 mm × 21 mm
• Kolor: Czarny
• Kraj pochodzenia: Tajwan
• EAN: 4043619641482

Jak używać

Zainstaluj konwerter, podłączając dwa kable SFF-8654 z systemu hosta do portów SFF-8654 konwertera lub użyj pojedynczego połączenia SFF-8654, jeśli karta PCIe wymaga nie więcej niż czterech linii. Włóż kartę PCI Express x16 do gniazda PCIe x16 konwertera i zabezpiecz ją zgodnie z instrukcją karty i obudowy. Jeśli wymagana jest bifurkacja PCIe, włącz tę funkcję w BIOS-ie lub oprogramowaniu układowym systemu hosta i upewnij się, że podłączona karta PCIe obsługuje bifurkację (x4 + x4).

Zalecenia

Przed instalacją sprawdź, czy kontroler hosta i karta PCIe obsługują wymaganą liczbę linii i bifurkację. Używaj odpowiednich kabli i postępuj zgodnie z wytycznymi producenta systemu dotyczącymi ustawień BIOS/oprogramowania układowego oraz bezpiecznego montażu karty PCIe.
