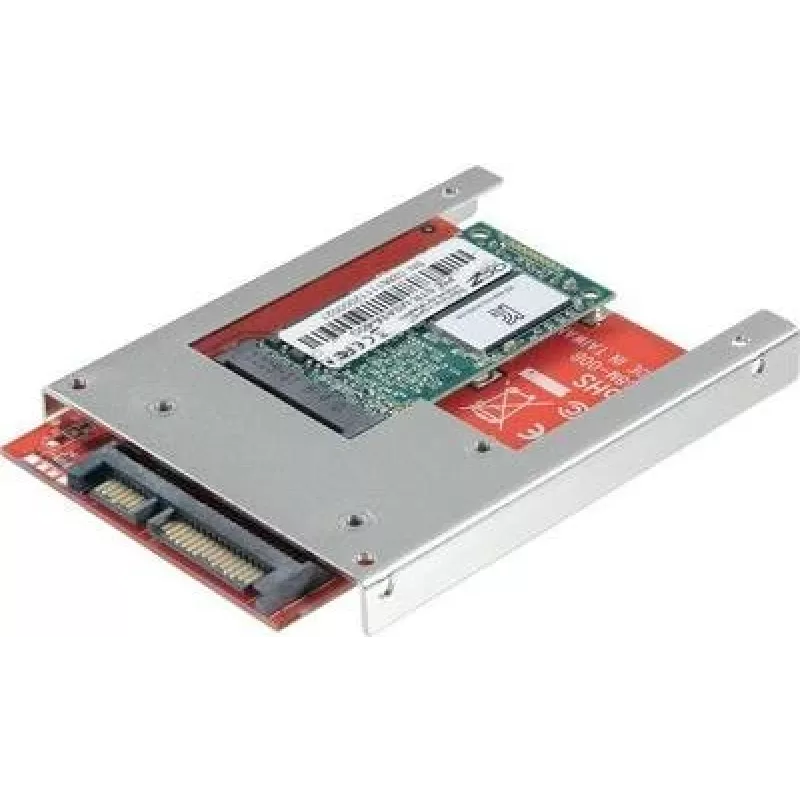

Konwerter interfejsu Renkforce 986300 — adapter SATA na mSATA

Renkforce 986300 to konwerter interfejsu, który dostosowuje standardowe złącze SATA do modułu mSATA. Adapter umożliwia instalację dysków półprzewodnikowych mSATA w systemach, obudowach lub stanowiskach testowych wyposażonych w standardowy interfejs SATA. Obsługuje przesył danych z natywną prędkością hosta SATA i zapewnia kompaktowe rozwiązanie do integracji pamięci mSATA w komputerach stacjonarnych, komputerach o małej obudowie i zewnętrznych środowiskach testowych bez konieczności stosowania natywnych złączy mSATA.

Zalety

Konwerter zapewnia prostą adaptację mechaniczną i elektryczną z SATA na mSATA, umożliwiając ponowne wykorzystanie dostępnych dysków SSD mSATA w urządzeniach z portami SATA. Kompaktowa obudowa ułatwia montaż wewnątrz obudów lub na stanowiskach testowych, a pasywna konstrukcja nie wymaga dodatkowych przetwornic zasilania poza złączem zasilania SATA. Instalacja jest prosta i nie wymaga specjalnych sterowników w większości nowoczesnych systemów operacyjnych, ponieważ adapter jest przezroczysty dla kontrolera hosta SATA.

Zastosowanie

• Rozbudowa pamięci w komputerach stacjonarnych przy użyciu dysków SSD mSATA
• Integracja dysków mSATA w systemach o małej obudowie lub starszych systemach z wyłącznie portami SATA
• Testowanie i ocena modułów mSATA na stanowiskach testowych
• Tymczasowa lub stała instalacja w zewnętrznych obudowach z interfejsami SATA

Kluczowe specyfikacje

• Interfejs: SATA (host) do mSATA (urządzenie)
• Obsługiwany typ urządzenia: dyski półprzewodnikowe mSATA
• Przesył danych: do prędkości obsługiwanych przez kontroler hosta SATA (zależnie od SATA I/II/III)
• Zasilanie: przez standardowe złącze zasilania SATA
• Obudowa: kompaktowy adapter przeznaczony do montażu wewnętrznego

Sposób użycia

Zamontuj dysk SSD mSATA na adapterze zgodnie z orientacją gniazda modułu, zabezpiecz go dołączoną śrubą montażową, jeśli dotyczy, i podłącz adapter do złączy danych SATA i zasilania SATA w systemie. Upewnij się, że system hosta jest wyłączony podczas instalacji. Po podłączeniu włącz system i sprawdź, czy dysk jest wykrywany w BIOS/UEFI lub w narzędziu do zarządzania dyskami systemu operacyjnego. Specjalne sterowniki zazwyczaj nie są wymagane, ponieważ adapter nie zmienia obsługi protokołu dysku.

Zalecenia

Używaj adaptera w środowiskach spełniających wymagania termiczne i mechaniczne modułu mSATA; zapewnij odpowiedni przepływ powietrza i bezpieczny montaż, aby zapobiec przemieszczaniu. Aby uzyskać najlepszą wydajność, podłącz do portu SATA obsługującego najwyższą dostępną wersję SATA na płycie głównej. Podczas instalacji obchodź się z modułem mSATA i adapterem z zachowaniem środków antystatycznych.
