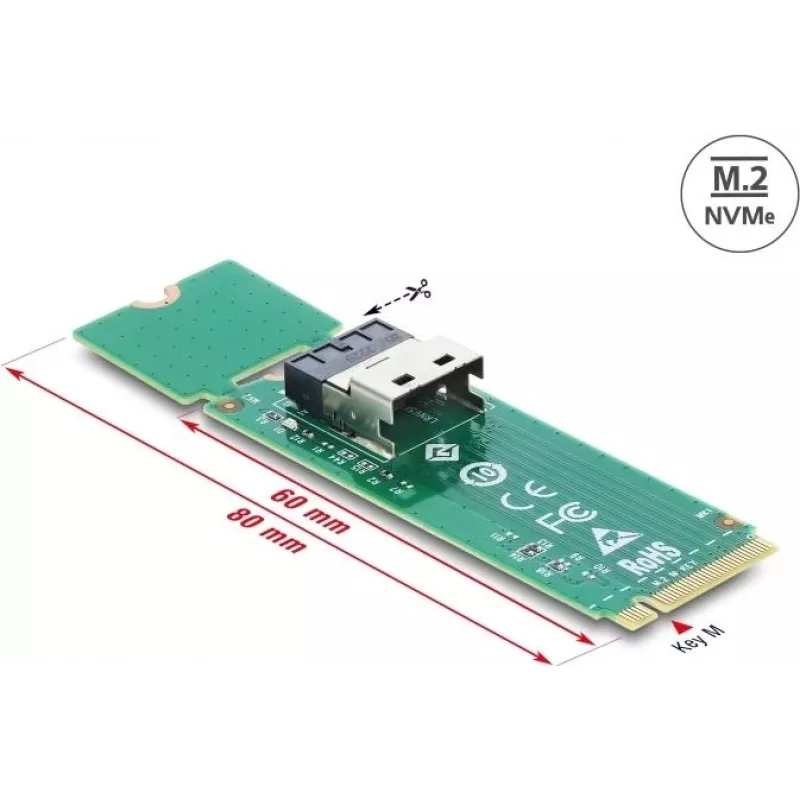

Konwerter M.2 Key M na 1× SFF-8654 4i DELOCK 64361

Konwerter DELOCK M.2 Key M na 1× SFF-8654 4i zapewnia kompaktowy adapter sprzętowy, który umożliwia podłączenie modułu M.2 Key M NVMe do pojedynczego portu SFF-8654 4i. Adapter jest przeznaczony do systemów wykorzystujących okablowanie lub panele tylne SFF-8654 4i i umożliwia integrację pamięci masowej M.2 NVMe w stacjach roboczych, serwerach lub obudowach pamięci masowych, gdzie bezpośrednie gniazdo M.2 nie jest dostępne. Konwersja formatu zachowuje kompatybilność protokołu NVMe, jednocześnie dostosowując fizyczne złącze i trasowanie sygnałów.

Zalety

Ten konwerter oferuje prosty interfejs mechaniczny i elektryczny do integracji modułów M.2 Key M NVMe w systemach z połączeniami SFF-8654 4i. Adapter eliminuje potrzebę stosowania niestandardowego okablowania lub kosztownych wymian paneli tylnych i upraszcza modernizację, zapewniając bezpośrednią ścieżkę połączenia. Zachowuje on charakterystykę wydajności NVMe poprzez zaprojektowane mapowanie sygnałów i obsługuje kompaktowy rozmiar instalacji odpowiedni do ograniczonych środowisk serwerowych lub obudów.

Zastosowanie

• Integracja dysków M.2 NVMe w serwerach lub obudowach pamięci masowych z portami SFF-8654 4i
• Modernizacja stacji roboczych w celu korzystania z wysokowydajnych pamięci masowych M.2 NVMe za pośrednictwem okablowania SFF-8654 4i
• Testowanie lub walidacja modułów M.2 NVMe w systemach oferujących jedynie złącza SFF-8654 4i
• Zastępowanie niekompatybilnych złączy podczas migracji lub modernizacji sprzętu

Kluczowe specyfikacje

• Interfejs wejściowy: M.2 Key M dla modułów NVMe
• Interfejs wyjściowy: pojedyncze złącze SFF-8654 4i
• Obsługa protokołów: NVMe przez linie PCIe (mapowanie sygnałów dla PCIe/NVMe)
• Format: kompaktowy adapter inline odpowiedni do integracji z obudowami i panelami tylnymi
• Montaż: przeznaczony do połączenia inline między modułem M.2 a okablowaniem/paneli tylnym SFF-8654 4i

Jak używać

Włóż moduł M.2 Key M NVMe do gniazda M.2 konwertera, upewniając się, że jest prawidłowo zorientowany i mocno osadzony. Podłącz kabel SFF-8654 4i lub złącze panelu tylnego do portu SFF-8654 4i adaptera. Zabezpiecz zespół zgodnie z wymaganiami obudowy lub panelu tylnego, aby zapobiec naprężeniom złączy. Włącz system i sprawdź, czy urządzenie NVMe jest wykrywane przez oprogramowanie układowe hosta lub system operacyjny. W razie potrzeby sprawdź ustawienia BIOS/UEFI lub sterowników, aby włączyć obsługę NVMe i zweryfikować mapowanie linii.

Zalecenia

Używaj z kompatybilnymi modułami NVMe i okablowaniem SFF-8654 4i przystosowanym do generacji PCIe Twojego systemu. Unikaj niepotrzebnych naprężeń mechanicznych adaptera i przestrzegaj środków antystatycznych podczas obchodzenia się z modułem M.2. Upewnij się, że oprogramowanie układowe i sterowniki są aktualne, aby osiągnąć wspieraną wydajność i stabilność.
