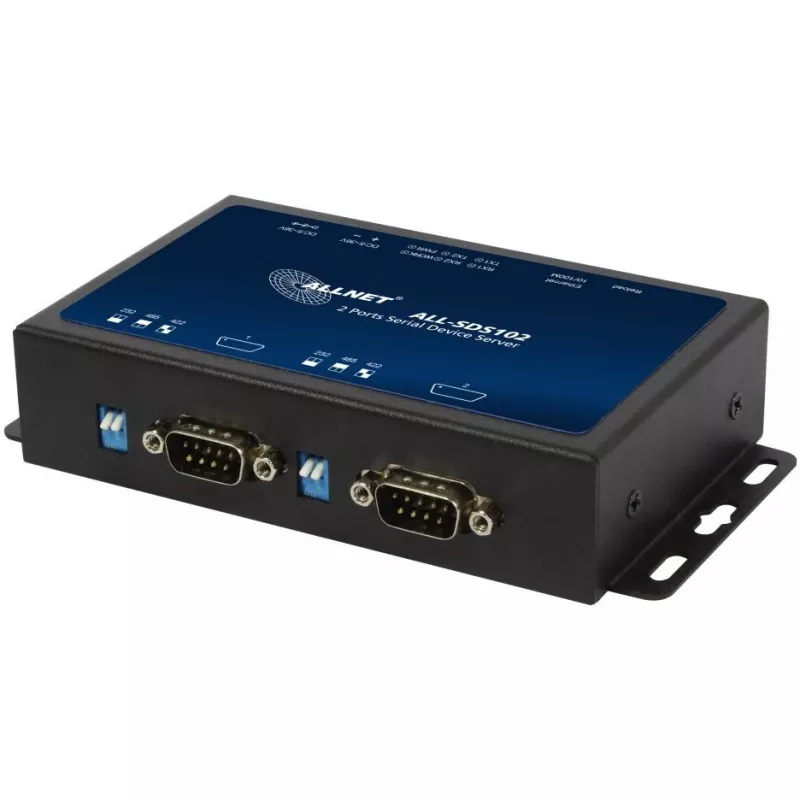

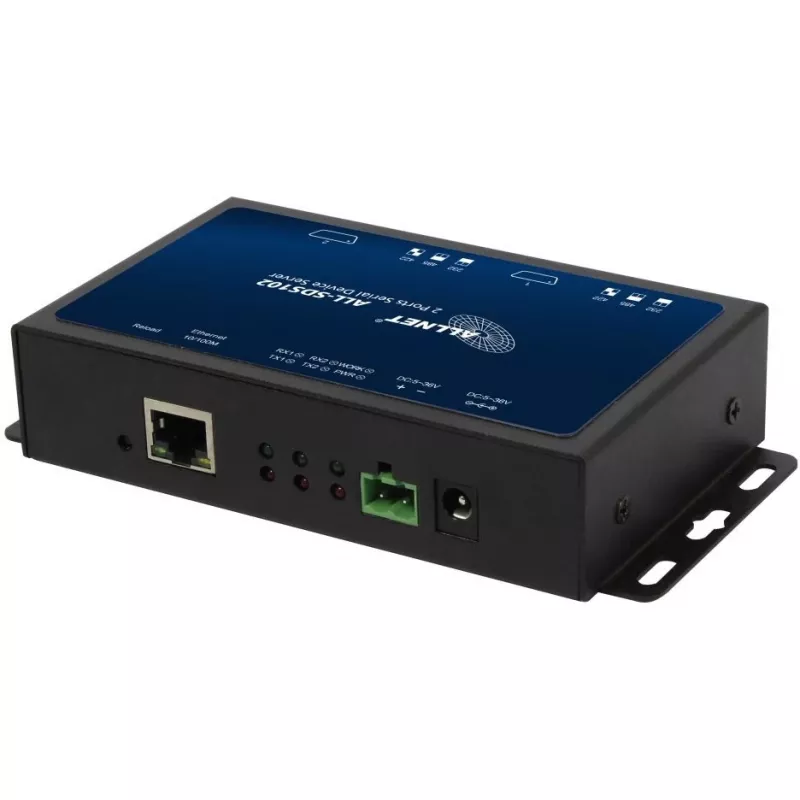

Konwerter mediów ALLNET ALL-SDS102v2 — 2x szeregowy (RS232/RS422/RS485) na 10/100BASE-TX

ALLNET ALL-SDS102v2 to kompaktowy konwerter mediów, który łączy dwa porty szeregowe z siecią Ethernet 10/100BASE-TX. Obsługuje konfigurowalne interfejsy szeregowe — RS232, RS422 lub RS485 — na każdym porcie, umożliwiając integrację starszego sprzętu szeregowego z nowoczesną infrastrukturą IP. Urządzenie zaprojektowano do środowisk, w których automatyka przemysłowa, systemy punktów sprzedaży, zarządzanie budynkami lub zdalny monitoring wymagają niezawodnej serializacji strumieni danych przez standardowe okablowanie Ethernet.

Zalety

Konwerter zapewnia prosty sposób na połączenie urządzeń szeregowych z Ethernetem bez modyfikowania istniejącego sprzętu szeregowego lub oprogramowania układowego. Obsługa wielu standardów szeregowych na każdym porcie zwiększa kompatybilność z szeroką gamą instrumentów i sterowników. Niewielkie wymiary ułatwiają instalację w szafach lub na szynach DIN, a łączność 10/100BASE-TX zapewnia interoperacyjność z powszechnie stosowanymi przełącznikami sieciowymi i routerami. Urządzenie zachowuje charakterystykę komunikacji szeregowej, umożliwiając zdalny dostęp i scentralizowane zbieranie danych.

Zastosowanie

• Systemy automatyki przemysłowej wymagające monitorowania czujników i sterowników szeregowych przez Ethernet
• Integracja sprzętu punktów sprzedaży (POS), gdzie kasy fiskalne lub skanery kodów kreskowych korzystają z interfejsów szeregowych
• Systemy zarządzania budynkami i HVAC z starszymi urządzeniami szeregowymi
• Zdalna telemetria i aplikacje SCADA wymagające rozszerzenia połączeń szeregowych przez sieci IP

Kluczowe dane techniczne

• Dwa niezależnie konfigurowalne porty szeregowe obsługujące tryby RS232, RS422 i RS485
• Port Ethernet 10/100BASE-TX z automatycznym wykrywaniem MDI/MDI-X
• Kompaktowa obudowa odpowiednia do montażu na biurku, w szafie lub na szynie DIN
• Przezroczysta konwersja danych szeregowych na Ethernet z zachowaniem ustawień prędkości transmisji i parzystości
• Wejście zasilania kompatybilne z typowymi zasilaczami przemysłowymi (dokładny zakres można znaleźć w dokumentacji producenta)

Sposób użycia

Podłącz urządzenia szeregowe do portów szeregowych konwertera, stosując odpowiednie okablowanie i wyprowadzenia dla RS232, RS422 lub RS485. Podłącz port Ethernet do przełącznika, routera lub hosta obsługującego Ethernet za pomocą kabla Cat5e/Cat6. Skonfiguruj tryb szeregowy i parametry komunikacji (prędkość transmisji, bity danych, bity stopu, parzystość) na konwerterze, aby dopasować je do podłączonych urządzeń. Przypisz ustawienia sieciowe lub uzyskaj adres IP przez DHCP zgodnie z projektem sieci, a następnie zweryfikuj komunikację, wysyłając i odbierając dane szeregowe za pośrednictwem punktu końcowego w sieci lub za pomocą narzędzi diagnostycznych.

Zalecenia

Konwerter należy umieścić w środowisku spełniającym określone zakresy temperatury pracy i wilgotności oraz zapewnić odpowiednie uziemienie i ochronę przeciwprzepięciową w miejscach, gdzie możliwe są stany przejściowe w sieci przemysłowej. W środowiskach o dużym natężeniu zakłóceń elektrycznych należy stosować ekranowane kable sieciowe, a przed podłączeniem zasilania do podłączanych urządzeń sprawdzić wyprowadzenia sygnałów szeregowych, aby uniknąć uszkodzenia interfejsu.
