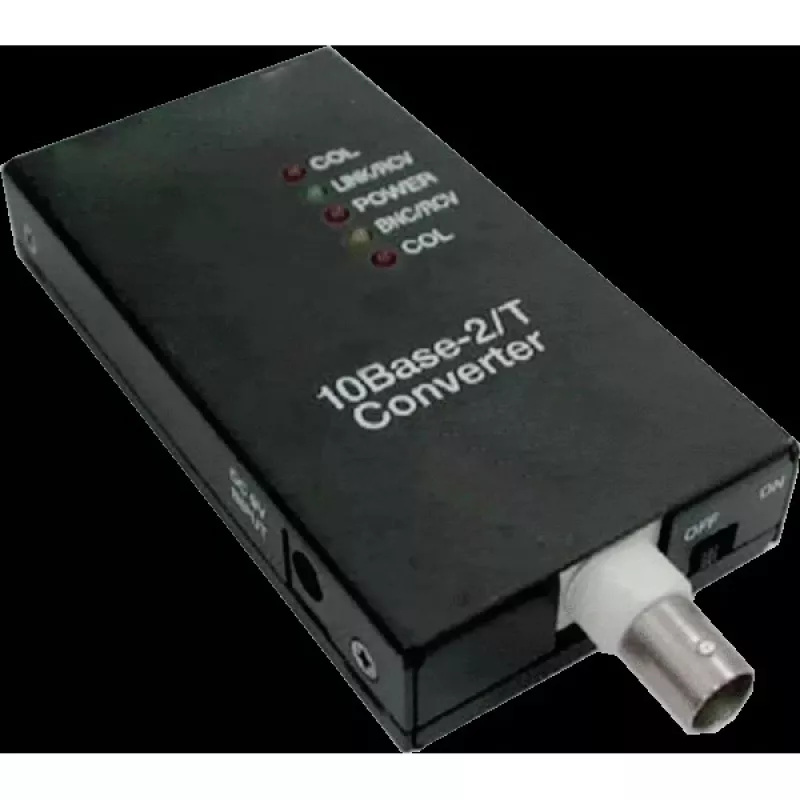

Konwerter mediów ALLNET ALL0500v3 do 10BASE-T (RJ45) na 10BASE-2 (BNC)

ALLNET ALL0500v3 to konwerter mediów zaprojektowany do łączenia warstw fizycznych 10BASE-T (UTP Ethernet przez RJ45) i 10BASE-2 (koncentryczny przez BNC). Urządzenie umożliwia integrację starszych segmentów koncentrycznych Ethernet z nowoczesnymi sieciami na skrętce bez zmiany protokołów sieciowych, pozwalając urządzeniom na różnych typach okablowania komunikować się z prędkością 10 Mbps. Jest przeznaczony do sytuacji, w których wymagane jest utrzymanie istniejącej infrastruktury koncentrycznej przy jednoczesnym dodawaniu lub diagnozowaniu urządzeń podłączanych przez RJ45.

Zalety

ALLNET ALL0500v3 zapewnia prosty most fizyczny między interfejsami RJ45 a BNC, umożliwiając dalsze korzystanie z segmentów koncentrycznych wraz z okablowaniem UTP. Jego prosta funkcjonalność koncentruje się na przezroczystej konwersji warstwy 1 przy 10 Mbps, co pomaga zachować istniejącą topologię sieci i konfigurację urządzeń. Konwerter zmniejsza potrzebę ponownego okablowania lub wymiany działających odcinków koncentrycznych oraz wspiera dostęp diagnostyczny do starszych segmentów z nowoczesnych portów Ethernet.

Zastosowanie

• Podłączanie urządzeń 10BASE-T do istniejących sieci koncentrycznych 10BASE-2
• Rozszerzanie lub łączenie małych, starszych segmentów Ethernet bez konwersji protokołów
• Diagnostyka terenowa i konserwacja instalacji koncentrycznych Ethernet przy użyciu narzędzi wyposażonych w RJ45
• Tymczasowa lub stała integracja środowisk z mieszanym okablowaniem przy 10 Mbps

Kluczowe specyfikacje

• Obsługiwane standardy Ethernet: konwersja 10BASE-T na 10BASE-2
• Interfejsy fizyczne: RJ45 (UTP) i BNC (koncentryczny)
• Szybkość transmisji danych: 10 Mbps (tryb półdupleks/pełny dupleks zależny od punktów końcowych łącza)
• Zachowanie protokołu: przezroczysta konwersja mediów warstwy 1 bez translacji protokołów
• Zasilanie i montaż: kompaktowa obudowa odpowiednia do umieszczenia w linii lub w pobliżu szafy rack (szczegółowe wymagania dotyczące zasilania w dokumentacji producenta)

Sposób użycia

Podłącz port RJ45 konwertera ALLNET ALL0500v3 do kabla UTP Ethernet ze switcha, huba lub urządzenia, a złącze BNC do koncentrycznego segmentu 10BASE-2. Zapewnij prawidłowe terminowanie i uziemienie linii koncentrycznej zgodnie ze standardowymi praktykami 10BASE-2. Zasil konwerter zgodnie ze specyfikacją producenta i sprawdź wskaźniki łącza/aktywności, jeśli są dostępne. Konwerter działa przezroczyście na poziomie warstwy fizycznej, więc nie jest wymagana żadna konfiguracja oprogramowania; urządzenia sieciowe zachowują swoje istniejące ustawienia IP i MAC.

Zalecenia

Używaj konwertera tylko w środowiskach Ethernet 10 Mbps i upewnij się, że segmenty koncentryczne są prawidłowo zakończone na obu końcach, aby uniknąć odbić sygnału. Podczas integrowania mieszanego okablowania sprawdź, czy przestrzegane są ograniczenia domeny kolizyjnej i długości kabli dla 10BASE-2. W celu uzyskania szczegółów dotyczących instalacji i zasilania zapoznaj się z dokumentacją produktu ALLNET.
