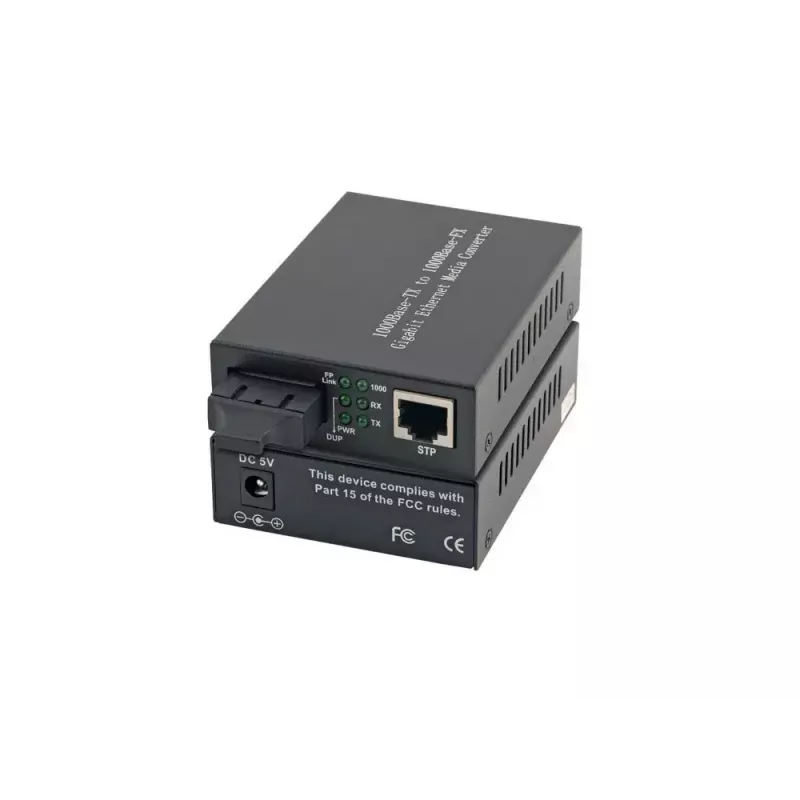

Konwerter mediów sieciowych EFB Elektronik EL027V2

EFB Elektronik EL027V2 to konwerter mediów sieciowych zaprojektowany do łączenia połączeń miedzianych Ethernet i światłowodowych wielomodowych z prędkościami Gigabit. Zapewnia on wejście 1000Base-T RJ-45 i wyjście światłowodowe 1000Base-SX SC obsługujące światłowody wielomodowe 50/125 µm i 62,5/125 µm z maksymalną odległością łącza do 550 metrów. Urządzenie zamknięte w metalowej obudowie, zgodne ze standardami FCC i CE, zawiera zewnętrzny zasilacz i diody diagnostyczne do monitorowania łącza i aktywności.

Zalety

EL027V2 obsługuje autonegocjację i Auto MDI/MDI-X na interfejsie miedzianym, co upraszcza instalację i eliminuje potrzebę stosowania kabli krosowanych. Jego porty zgodne z Gigabit zapewniają przepustowość do 1000 Mbit/s przy zachowaniu kompatybilności wstecznej z urządzeniami 10/100 Mbit/s. Złącze światłowodowe SC i kompatybilność z włóknami wielomodowymi sprawiają, że nadaje się do typowych łączy światłowodowych krótkiego zasięgu, a metalowa obudowa zapewnia trwałość mechaniczną przy montażu w szafie lub na biurku.

Zastosowanie

• Wydłużenie sieci Gigabit Ethernet przez światłowód wielomodowy do 550 m
• Łączenie przełączników, routerów lub urządzeń sieciowych między segmentami miedzianymi i światłowodowymi
• Łącza szkieletowe w małych biurach i przedsiębiorstwach, gdzie używany jest światłowód wielomodowy

Kluczowe specyfikacje

• Maksymalna szybkość przesyłania danych: 1000 Mbit/s
• Porty Ethernet LAN (RJ-45): 1 (1000Base-T)
• Liczba portów światłowodowych: 1 (1000Base-SX, SC)
• Maksymalna odległość transferu: 550 m (wielomodowy)
• Obsługiwane typy światłowodów: wielomodowe 50/125 µm i 62,5/125 µm
• Prędkości transmisji danych Ethernet LAN: 1000, 100, 10 Mbit/s
• Auto MDI/MDI-X i autonegocjacja: Tak
• Kolor produktu: Czarny

Sposób użycia

Umieść EL027V2 na stabilnej powierzchni lub zamontuj w szafie, jeśli to właściwe. Podłącz miedziany kabel sieciowy do portu RJ-45, a wielomodowy kabel światłowodowy SC do portu SC, upewniając się co do właściwego typu światłowodu i wyrównania złącza. Podłącz dołączony zewnętrzny zasilacz i sprawdź diody diagnostyczne zasilania, łącza i aktywności. Urządzenie automatycznie wynegocjuje prędkość łącza i polaryzację po stronie miedzianej; do podstawowej pracy nie jest wymagana żadna specjalna konfiguracja.

Zalecenia

Aby zapewnić niezawodną wydajność, należy używać światłowodu wielomodowego odpowiadającego obsługiwanemu rozmiarowi rdzenia (50/125 µm lub 62,5/125 µm) i przestrzegać właściwych praktyk obchodzenia się ze światłowodami. Należy utrzymywać długości kabli w określonym maksimum 550 m dla łączy 1000Base-SX i unikać nadmiernego zginania lub naprężeń złączy światłowodowych.
