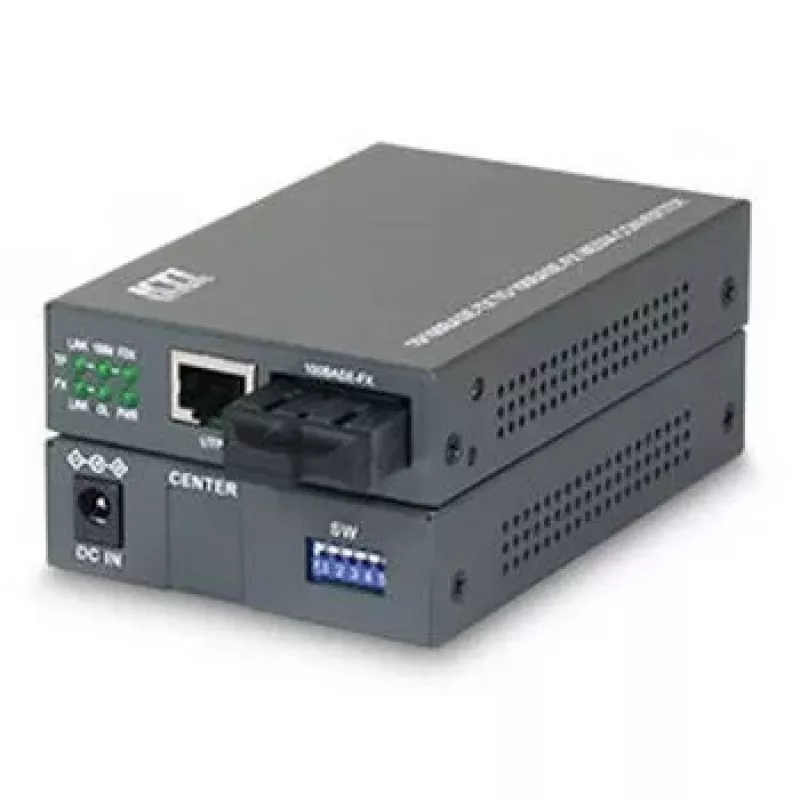

Konwerter mediów sieciowych KTI Networks KC-300D

Seria konwerterów mediów 10/100BASE-TX na 100BASE-FX umożliwia integrację segmentów Ethernet światłowodowego i skrętki, pozwalając na płynną translację między łączami 10BASE-T/100BASE-TX i 100BASE-FX. Urządzenia zawierają diody statusu do szybkiej weryfikacji i obsługują wiele opcji montażu oraz interfejsów światłowodowych dla elastycznego wdrożenia.

Zalety

Te konwertery mediów obsługują konwersję z pełną prędkością łącza i podwójną prędkość 10/100 Mbps na porcie skrętki. Automatyczna negocjacja i auto-MDI/MDI-X upraszczają instalację. Konwertery są zgodne z RoHS, pobierają mało energii i oferują funkcje przekazywania awarii łącza (Link Fault Pass Through) oraz awarii dalekiego końca (Far End Fault) w celu poprawy wykrywania błędów sieci. Są przezroczyste dla pakietów ze znacznikami VLAN 802.1Q i obsługują szeroki zakres typów światłowodów i zasięgów.

Kluczowe specyfikacje

• Standardy: 10BASE‑T, 100BASE‑TX, 100BASE‑FX
• Zgodność z RoHS
• Konwersja z pełną prędkością łącza
• Podwójna prędkość 10/100 Mbps na porcie TP
• Automatyczna negocjacja i auto-MDI/MDI-X na porcie TP
• Przekazywanie awarii łącza (LFPT)
• Awaria dalekiego końca (FEF) na porcie FX
• Przezroczysty dla pakietów ze znacznikami VLAN 802.1Q
• Montaż: na biurku, na ścianie, w centralnej obudowie
• Obsługuje zarządzanie centralną obudową
• Niski pobór energii
• Obsługiwane typy złączy światłowodowych: ST, SC, MT‑RJ, VF‑45, pojedynczy SC
• Obsługiwane tryby światłowodu: wielomodowy, jednomodowy duplex, pojedyncze włókno
• Opcje zasięgu światłowodu: krótki, średni, długi
• Dostępna dla użytkownika konfiguracja portu TP i opcja wyłączenia przekazywania awarii łącza
• Opcjonalne niedostępne dla użytkownika ustawienia dla specyficznych zastosowań systemowych

Sposób użycia

Zainstaluj konwerter mediów na biurku, ścianie lub w kompatybilnej centralnej obudowie. Podłącz kabel Ethernet skrętki do portu TP, a kabel światłowodowy do portu FX przy użyciu odpowiedniego typu złącza. Skonfiguruj port TP w razie potrzeby za pomocą ustawień dostępnych dla użytkownika; w przeciwnym razie urządzenie będzie działać z włączoną automatyczną negocjacją i auto-MDI/MDI-X. Monitoruj diody łącza i statusu w celu weryfikacji działania i korzystaj z zarządzania obudową po zainstalowaniu w zarządzanej centralnej obudowie.

Zalecenia

Wybierz odpowiednie złącze światłowodowe i tryb (wielomodowy lub jednomodowy) oraz zweryfikuj wymagania dotyczące zasięgu przed instalacją. Włącz lub wyłącz przekazywanie awarii łącza zgodnie z polityką obsługi błędów sieci i zapewnij kompatybilność z konfiguracjami VLAN 802.1Q tam, gdzie używane jest znakowanie VLAN.
