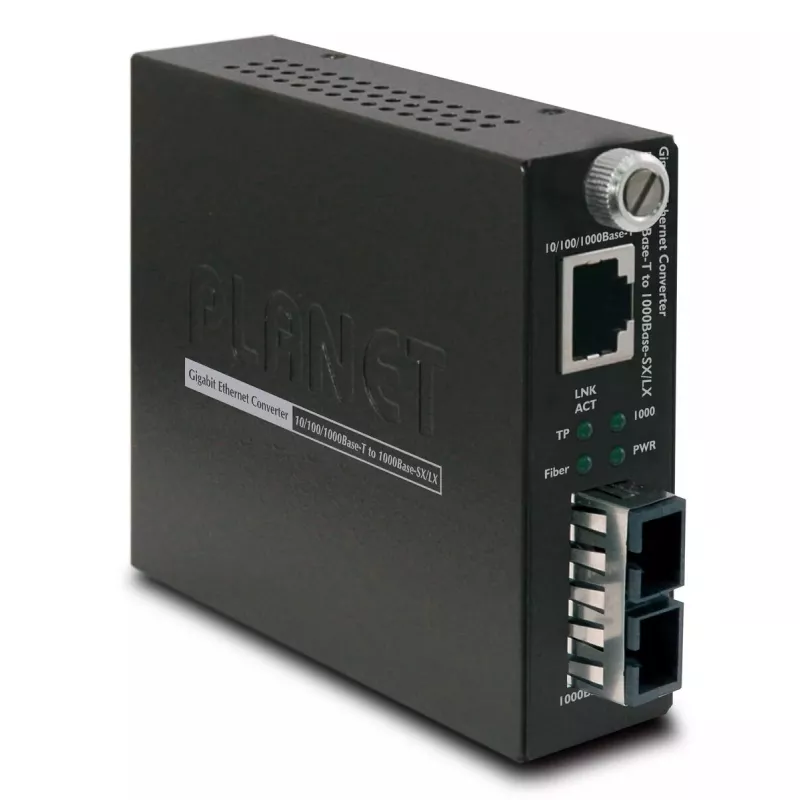

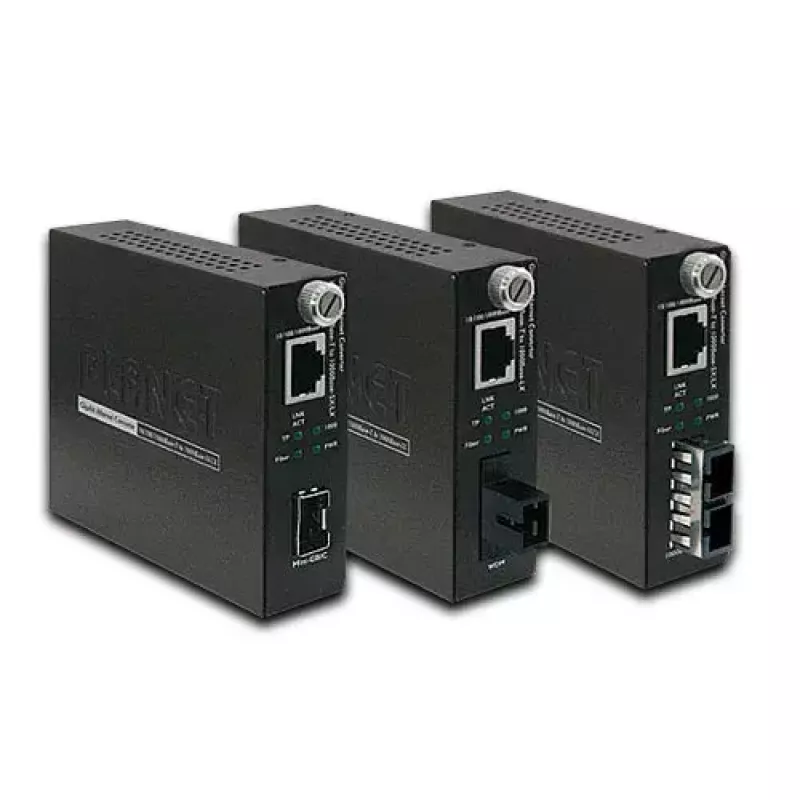

Konwerter mediów sieciowych PLANET GST-802S

PLANET GST-802S to kompaktowy konwerter mediów sieciowych, który zamienia 10/100/1000Base-T na 1000Base-LX dla połączeń światłowodowych dalekiego zasięgu. Zaprojektowany do wdrożeń FTTX i innych instalacji światłowodowych, obsługuje gigabitowy port Ethernet RJ-45 oraz jednomodowy port światłowodowy SC (1310 nm), aby wydłużyć łącza sieciowe do 10 000 metrów. Urządzenie jest zasilane napięciem 5 V DC i spełnia normy FCC Class A oraz CE Class A.

Zalety

GST-802S zapewnia stabilną wydajność gigabitową przez światłowód jednomodowy dla łączy dalekiego zasięgu, oferując instalację typu plug-and-play. Obsługuje auto MDI/MDI-X na porcie TP oraz konfigurowalne przełącznikami DIP funkcje, takie jak autonegocjacja/wymuszenie dla interfejsu światłowodowego oraz Link Loss Carry Forward (LLCF) / Link Loss Return (LLR) do diagnostyki łącza i alarmowania. Konwerter może pracować jako samodzielne urządzenie z zasilaczem DC lub jako moduł wsuwany w zarządzaną 19-calową obudowę modułową PLANET z 16 gniazdami do scentralizowanego monitorowania.

Zastosowanie

• Wydłużanie sieci Ethernet przez światłowód jednomodowy dla łączy kampusowych lub metropolitalnych
• Wdrożenia FTTX wymagające łączności 1000Base-LX
• Integracja z obudowami zarządzanych konwerterów mediów w celu scentralizowanego zarządzania
• Połączenia punkt-punkt dalekiego zasięgu do 10 000 m

Kluczowe specyfikacje

• Model: PLANET GST-802S (MPN: GST-802S, EAN: 4711213687624)
• Przepustowość: do 2000 Mbit/s łącznie
• Port Ethernet: 1 × RJ-45, Gigabit Ethernet (10/100/1000Base-T)
• Port światłowodowy: 1 × SC, 1000Base-LX, jednomodowy, 1310 nm
• Maksymalna odległość transmisji: 10 000 m
• Zasilanie: 5 V DC
• Kolor produktu: Czarny; Certyfikaty: FCC Class A, CE Class A

Sposób użycia

Podłącz urządzenie Ethernet do portu RJ-45, a kabel światłowodowy jednomodowy do portu SC. Skonfiguruj przełącznik DIP, aby wybrać autonegocjację lub tryb wymuszony dla interfejsu światłowodowego oraz włączyć lub wyłączyć funkcje Link Loss Carry Forward (LLCF) / Link Loss Return (LLR) w zależności od potrzeb. Zasil urządzenie dołączonym zasilaczem 5 V DC do użytku samodzielnego lub wsuń je do kompatybilnej 16-gniazdowej obudowy konwerterów mediów PLANET, aby umożliwić zdalne monitorowanie i zarządzanie przez interfejsy obudowy.

Zalecenia

W przypadku niezawodnych łączy dalekiego zasięgu należy używać światłowodu jednomodowego przystosowanego do 1310 nm i zapewnić odpowiednie czyszczenie złączy SC. Podczas wdrażania w środowiskach zarządzanych, zainstaluj GST-802S w zarządzanej obudowie PLANET, aby scentralizować monitorowanie stanu i alarmy. Używaj funkcji LLCF/LLR, aby ułatwić szybką diagnostykę problemów z łączem.
