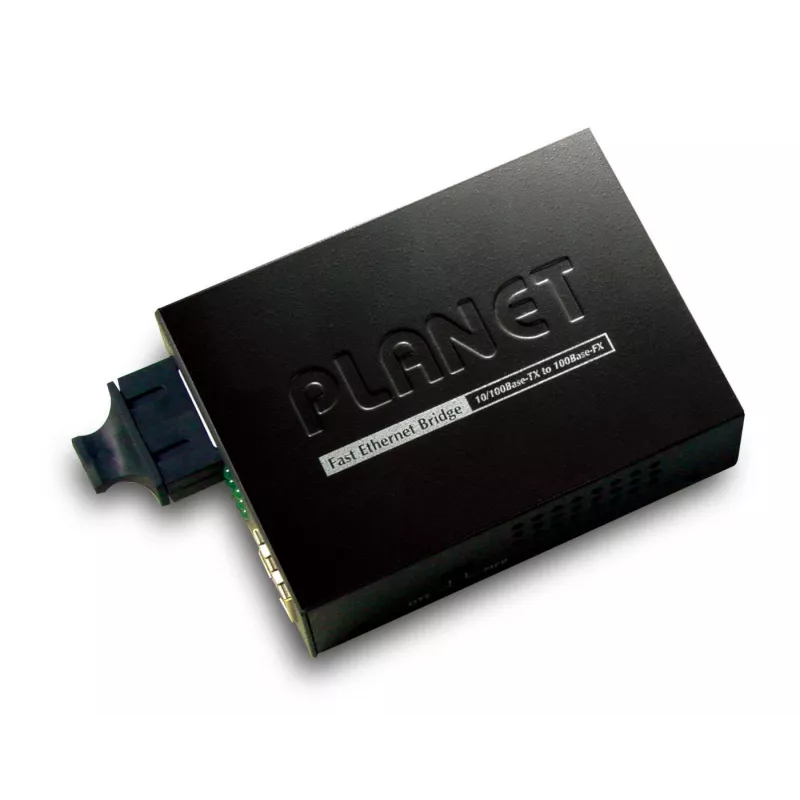

Konwerter mediów sieciowych PLANET FT802S15

PLANET FT802S15 to konwerter mediów Fast Ethernet, który przekształca światłowód jednomodowy 100Base-FX na skrętkę ekranowaną 10/100Base-TX (STP). Zapewnia łącze światłowodowe 100 Mbit/s z użyciem złącza SC przy długości fali 1310 nm i obsługuje maksymalną odległość dla światłowodu jednomodowego wynoszącą 15 000 metrów. Umieszczony w metalowej obudowie i zgodny z FCC Class A oraz CE Class A, konwerter ten oferuje jeden port RJ-45 10/100Base-TX i jeden port światłowodowy SC, co umożliwia proste przedłużanie sieci z miedzi na światłowód w instalacjach sieciowych.

Zalety

FT802S15 obsługuje pracę w trybie półdupleksu i pełnego dupleksu oraz potrafi automatycznie dostosować się do najwyższej wydajności obsługiwanej przez podłączone urządzenie STP, umożliwiając efektywną przepustowość do 200 Mbps w środowiskach pełnego dupleksu. Oferuje ręczne przełączanie trybu dupleksu na interfejsie światłowodowym oraz implementuje funkcję Link Fault Pass-Through (LLCF/LLR), aby szybko powiadamiać administratorów o awariach łącza. Wytrzymała metalowa obudowa i standardowe zasilanie sprawiają, że nadaje się do montażu w szafie rack lub na biurku.

Zastosowanie

• Przedłużanie sieci Ethernet przez światłowód jednomodowy do 15 km
• Podłączanie przełączników lub stacji roboczych do szkieletu światłowodowego
• Środowiska wymagające sygnalizacji awarii łącza i ręcznej kontroli dupleksu

Kluczowe specyfikacje

• Model: PLANET FT802S15 (FT-802S15)
• Szybkość transmisji danych: 100 Mbit/s (Fast Ethernet)
• Port miedziany: 1 × 10/100Base-TX (RJ-45), STP
• Port światłowodowy: 1 × 100Base-FX, złącze SC, jednomodowy
• Długość fali: 1310 nm
• Maksymalna odległość światłowodu: 15 000 m
• Dupleks: pół i pełny dupleks (automatyczne dostosowanie + ręczne przełączanie)
• Link Fault Pass-Through: LLCF / LLR (włączanie/wyłączanie przełącznikiem DIP)
• Zasilanie: Wejście 100–240 V, Wyjście 5 V
• Certyfikaty: FCC Class A, CE Class A
• Kolor / Waga: Czarny / 0,2 kg

Sposób użycia

Zainstaluj FT802S15 na stabilnej powierzchni lub w odpowiednim miejscu w szafie rack i podłącz urządzenie do zasilania sieciowego. Podłącz kabel światłowodowy jednomodowy SC (1310 nm) do portu światłowodowego, a kabel Ethernet STP do portu RJ-45. Konwerter automatycznie wynegocjuje tryb dupleksu z podłączonym urządzeniem miedzianym, chyba że ustawisz przełącznik wymuszania dupleksu na interfejsie światłowodowym. Sprawdź diody LED łącza, aby potwierdzić ustanowienie połączeń i prawidłowe działanie.

Zalecenia

W przypadku niezawodnych połączeń dalekiego zasięgu używaj światłowodu jednomodowego z odpowiednimi złączami SC i upewnij się, że oba końce są zgodne pod względem długości fali i typu. Włącz LLCF/LLR za pomocą przełącznika DIP, aby umożliwić natychmiastowe wykrywanie awarii łącza przez sprzęt monitorujący. Podczas podłączania do urządzeń obsługujących pełny dupleks (przełączniki lub nowoczesne karty sieciowe) pozostaw włączoną automatyczną negocjację, aby osiągnąć wydajność pełnego dupleksu.
