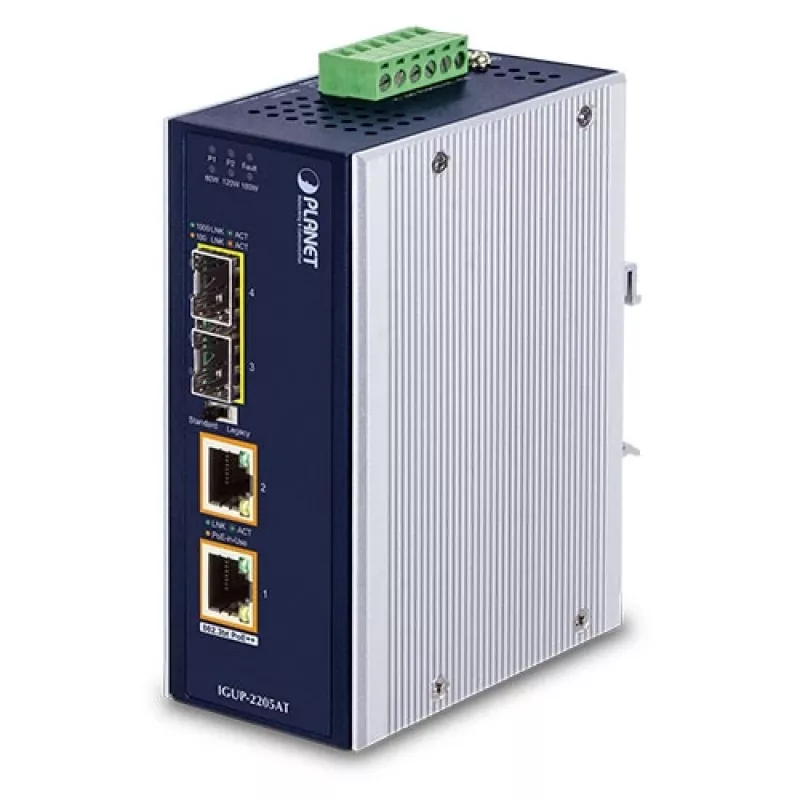

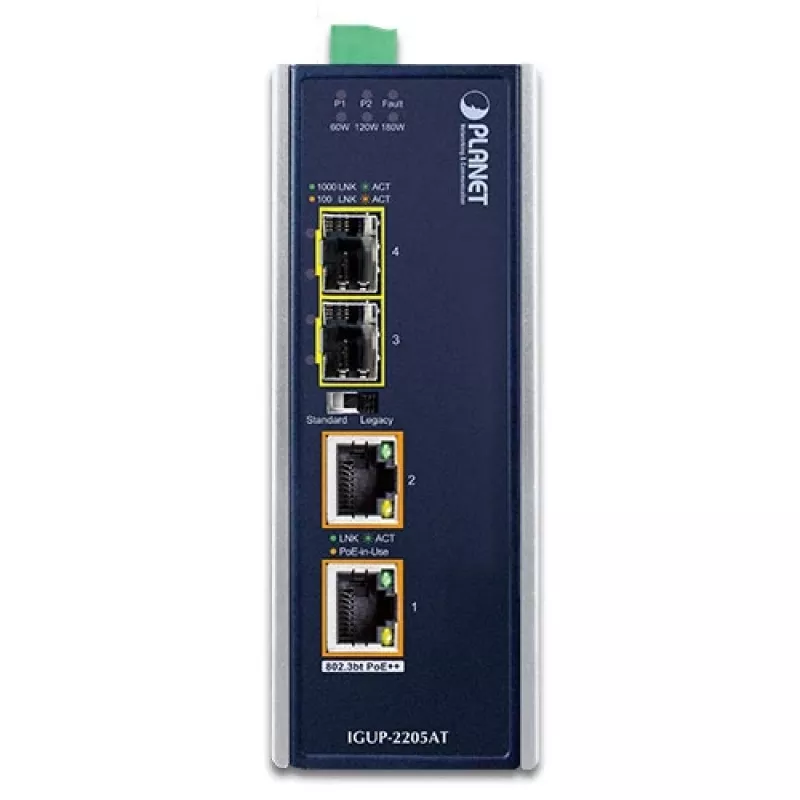

PLANET Industrial Media Converter 2x100/1000X SFP to 2x10/100/1000T 802.3bt PoE++

PLANET IGUP-2205AT Industrial Gigabit Media Converter łączy konwersję mediów Ethernet (z 1000BASE-X na 10/100/1000BASE-T) z funkcją iniektora 802.3bt Power over Ethernet Plus Plus (PoE++), aby dostarczać do obu portów moc wyjściową do 180 watów i wysoką prędkość transmisji danych do urządzeń zasilanych (PD) zainstalowanych w odległym obszarze, gdzie wymagane jest wystarczające i niezawodne zasilanie. Jego port uplink światłowodowy 1000BASE-X zapewnia transmisję danych na duże odległości, o wysokiej prędkości i stabilności do zdalnej sieci szkieletowej. Specjalny i wygodny system zasilania IGUP-2205AT obsługuje podwójne wejścia zasilania 12~56 V DC dla redundancji zasilania i elastyczności operacyjnej.

Dzięki możliwości pracy w temperaturach od -40 do 75 stopni Celsjusza oraz wytrzymałej obudowie IP30, IGUP-2205AT może być umieszczony w niemal każdym trudnym środowisku.


Łączność światłowodowa rozszerza zasięg wdrożenia sieci

Maksymalna odległość między urządzeniem źródłowym PoE (PSE) a urządzeniem zasilanym (PD) za pomocą kabla Ethernet wynosi 100 metrów. Aby rozszerzyć zasięg wdrożenia PoE, IGUP-2205AT jest zintegrowany z interfejsem światłowodowym do zastosowań na większe odległości. Typ złącza światłowodowego IGUP-2205AT to:

- Dwa sloty SFP obsługujące moduły SFP 100BASE-FX/1000BASE-X w standardzie wielomodowym/jednomodowym i odległość transmisji do 120 km (w zależności od modułu SFP)

Dzięki wsparciu dla dalekich odległości światłowodowych, IGUP-2205AT nadal utrzymuje wydajność transmisji do 1000 Mbps. Pracuje w wysokowydajnym mechanizmie Store and Forward, a także może zapobiegać utracie pakietów z kontrolą przepływu IEEE 802.3x. Co więcej, może natychmiast alarmować administratorów o problemie z medium łączności i zapewniać skuteczne rozwiązanie do monitorowania zużycia energii w sieci.


Rozwiązanie Plug and Play o wysokiej mocy źródłowej

Zgodnie z technologią IEEE 802.3bt Power over Ethernet Plus, IGUP-2205AT zapewnia do 90 watów mocy wyjściowej PoE, trzykrotnie więcej niż wcześniejszy standard 802.3at. Dzięki funkcji Legacy w konstrukcji przełącznika DIP jest również wstecznie kompatybilny ze standardami PoE 802.3af/at, umożliwiając użytkownikom elastyczne jednoczesne wdrażanie urządzeń standardowych i wysokomocowych bez konieczności konfiguracji oprogramowania. Dzięki transmisji danych i zasilaniu przez Ethernet z jednego urządzenia, IGUP-2205AT może zmniejszyć ilość kabli i wyeliminować potrzebę dedykowanych gniazd elektrycznych na ścianie, suficie lub w innych niedostępnych miejscach.

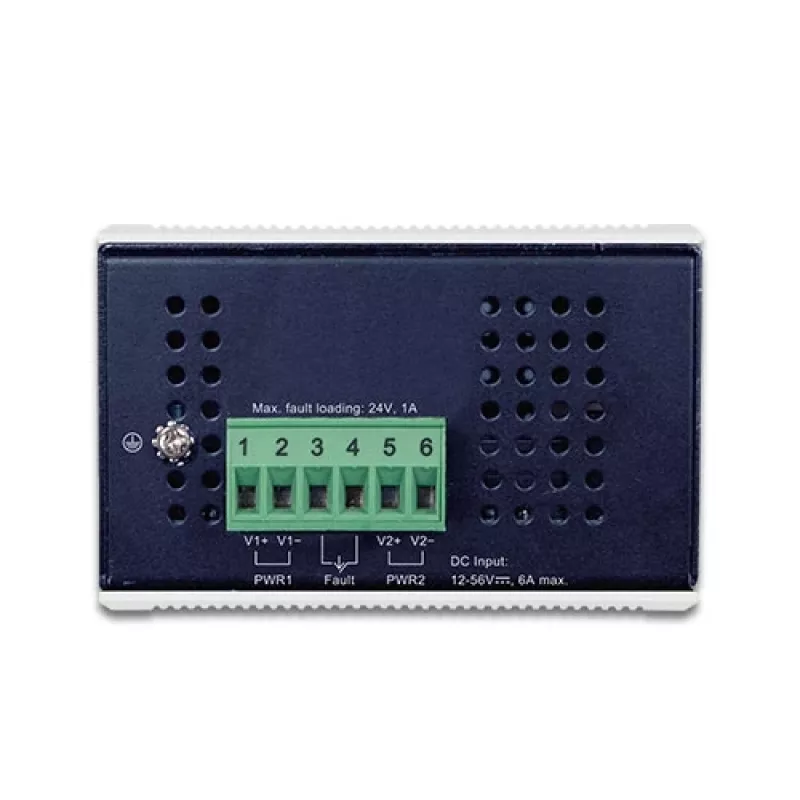

Wygodny i niezawodny system zasilania

Aby ułatwić wykorzystanie mocy 802.3bt PoE++ z powszechnie stosowanym wejściem zasilania 12~48 V DC w zastosowaniach transportowych i przemysłowych, IGUP-2205AT wykorzystuje technologię podwyższania napięcia z 12~48 V DC do 56 V, aby rozwiązać problem źródła zasilania bez konieczności stosowania specjalnych zasilaczy. Jego konstrukcja o szerokim zakresie napięć jest odpowiednia do pracy na całym świecie w aplikacjach o wysokiej dostępności wymagających podwójnych lub zapasowych wejść zasilania.


Wytrzymała konstrukcja do przemysłowych sieci PoE

IGUP-2205AT został specjalnie zaprojektowany z trwałych komponentów i solidnej obudowy, aby działać niezawodnie w środowiskach o dużej zakłóceniowości elektrycznej i wymagających warunkach klimatycznych, takich jak hale produkcyjne czy szafki sterownicze przy drogach. IGUP-2205AT jest zamknięty w kompaktowej, wytrzymałej obudowie IP30, która umożliwia montaż na szynie DIN lub na ścianie, co pozwala na efektywne wykorzystanie przestrzeni w szafce. Dzięki ochronie obudowy IP30 i konstrukcji PoE, IGUP-2205AT idealnie nadaje się dla dostawców usług, kampusów i obszarów publicznych do łatwego, efektywnego i opłacalnego wdrażania bezprzewodowych punktów dostępowych PoE, kamer IP czy telefonów IP. Może również pracować w szerokim zakresie temperatur od -40 do 75 stopni Celsjusza, dzięki czemu może być umieszczony niemal w dowolnym miejscu.

Jak używać

Zainstaluj kompatybilne moduły SFP w dwóch slotach SFP odpowiednio do wymaganego typu światłowodu i odległości, a następnie podłącz uplink światłowodowy do sieci szkieletowej. Podłącz miedziany port RJ45 do lokalnego urządzenia zasilanego lub do sieci Ethernet. Doprowadź zasilanie DC do urządzenia za pomocą jednego lub obu wejść 12–56 V w celu normalnej pracy i redundancji. Skonfiguruj przełącznik DIP Legacy, jeśli wymagana jest wsteczna kompatybilność z urządzeniami 802.3af/at. Urządzenie działa na zasadzie plug-and-play przy dostarczaniu danych i PoE i do podstawowej pracy nie wymaga konfiguracji oprogramowania.

Zalecenia

Używaj modułów SFP dopasowanych do wymagań dotyczących typu światłowodu i odległości; upewnij się, że zasilacz DC spełnia wymagania prądowe podłączonych urządzeń PoE i włącz podwójne zasilanie dla redundancji w instalacjach krytycznych. Zamontuj urządzenie w wentylowanym miejscu i unikaj narażenia na działanie cieczy pomimo wytrzymałej obudowy IP30.
