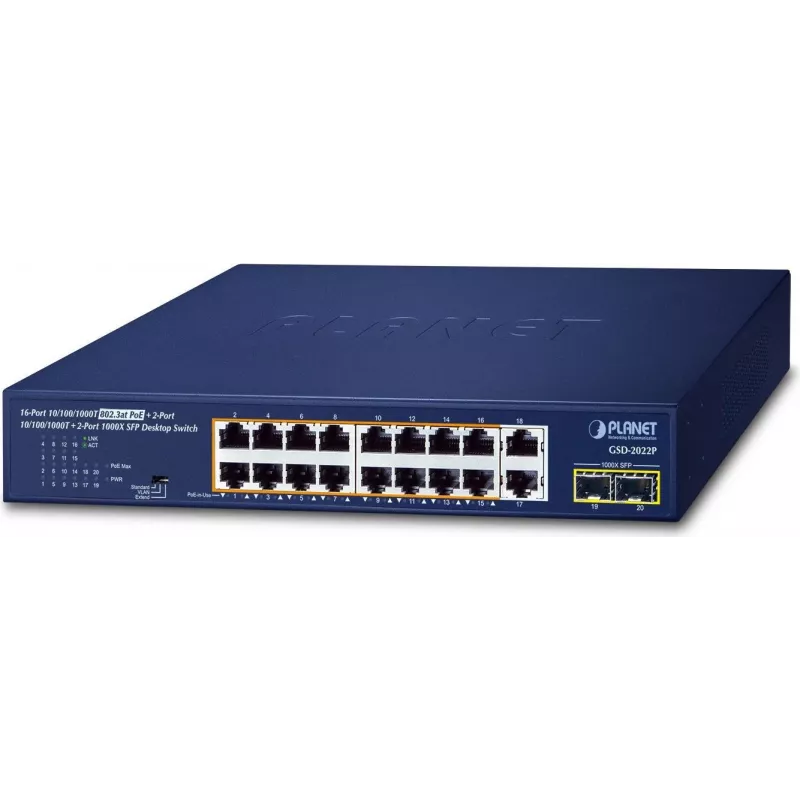

Niezarządzalny przełącznik PLANET GSD-2022P 16-portowy 10/100/1000T PoE

Przełącznik PLANET GSD-2022P to niezarządzalny 16-portowy przełącznik Gigabit Ethernet z zintegrowanym zasilaniem przez Ethernet (PoE) oraz dwoma dodatkowymi portami uplink Gigabit i dwoma gniazdami SFP. Zaprojektowany dla urządzeń zasilanych przez PoE, oferuje całkowity budżet PoE 185 W i obsługuje standardy IEEE 802.3af (do 15,4 W) oraz IEEE 802.3at PoE+ (do 32 W) na portach danych, zapewniając transmisję 1 Gbps na interfejsach Gigabit RJ-45 i SFP.

Zalety

GSD-2022P łączy przełączanie danych i scentralizowane dostarczanie zasilania w jednej, montowanej w szafie jednostce, skracając czas wdrożenia i eliminując potrzebę oddzielnego okablowania AC dla zasilanych urządzeń. Obsługuje dalekosiężne uplinki światłowodowe przez dwa gniazda SFP, wysoką przepustowość przełączania dla efektywnego zarządzania ruchem oraz tablicę adresów MAC odpowiednią dla średnich wdrożeń. Wbudowane funkcje zarządzania PoE obejmują sprawdzanie żywotności PD na port oraz wiele trybów pracy, umożliwiających zwiększenie zasięgu poza standardowe 100 m Ethernet w razie potrzeby.

Zastosowanie

• Systemy nadzoru IP PoE z maksymalnie 16 kamerami
• Wdrożenia punktów dostępowych Wi-Fi w małych i średnich sieciach
• Systemy telefoniczne VoIP wymagające scentralizowanego PoE
• Uplinki do przełączników szkieletowych i rejestratorów NVR przy użyciu SFP lub miedzi Gigabit

Kluczowe specyfikacje

• Porty: 16 x 10/100/1000BASE-T PoE, 2 x dodatkowe porty Gigabit TP, 2 x gniazda 1000BASE-X SFP
• Budżet PoE: 185 W łącznie; obsługuje IEEE 802.3af i 802.3at (PoE+)
• Przepustowość przełączania: 40 Gbit/s
• Tablica adresów MAC: 8000 wpisów
• Tryby pracy: Standardowy, VLAN (portowy), Rozszerzony (10 Mbps na port do 250 m z 20 W PoE)
• Waga: 1,81 kg
• Obudowa: niezarządzalny przełącznik montowany w szafie
• Standardy: IEEE 802.3, 802.3u, 802.3ab, 802.3z, 802.3x, 802.3af, 802.3at, 802.3az

Jak używać

Zamontuj GSD-2022P w standardowej szafie rack lub na stabilnej półce i podłącz urządzenia sieciowe do portów RJ-45 PoE. Użyj gniazd SFP do dalekosiężnych uplinków światłowodowych do przełącznika szkieletowego lub centrum monitoringu. Skonfiguruj przełącznik DIP do żądanego trybu: Standardowy dla normalnej pracy PoE+, VLAN do izolacji ruchu kamer lub Rozszerzony, aby zapewnić do 20 W na pojedynczym kablu UTP przy 10 Mbps na odległość do 250 m. Podłącz zasilanie i sprawdź dostarczanie PoE do podłączonych urządzeń; przełącznik automatycznie negocjuje zasilanie zgodnie z protokołami IEEE 802.3af/at.

Zalecenia

W przypadku nadzoru IP podłącz każdą kamerę do dedykowanego portu PoE i użyj trybu VLAN, gdy chcesz ograniczyć ruch multicast lub broadcast między kamerami. Użyj uplinków światłowodowych SFP do dalekosiężnych połączeń z rejestratorem NVR lub centralnym przełącznikiem. Jeśli urządzenie jest zainstalowane w odległości większej niż 100 m za pomocą kabla UTP, przełącz na tryb Rozszerzony, aby utrzymać dostarczanie zasilania do 250 m przy zmniejszonej prędkości transmisji danych.
