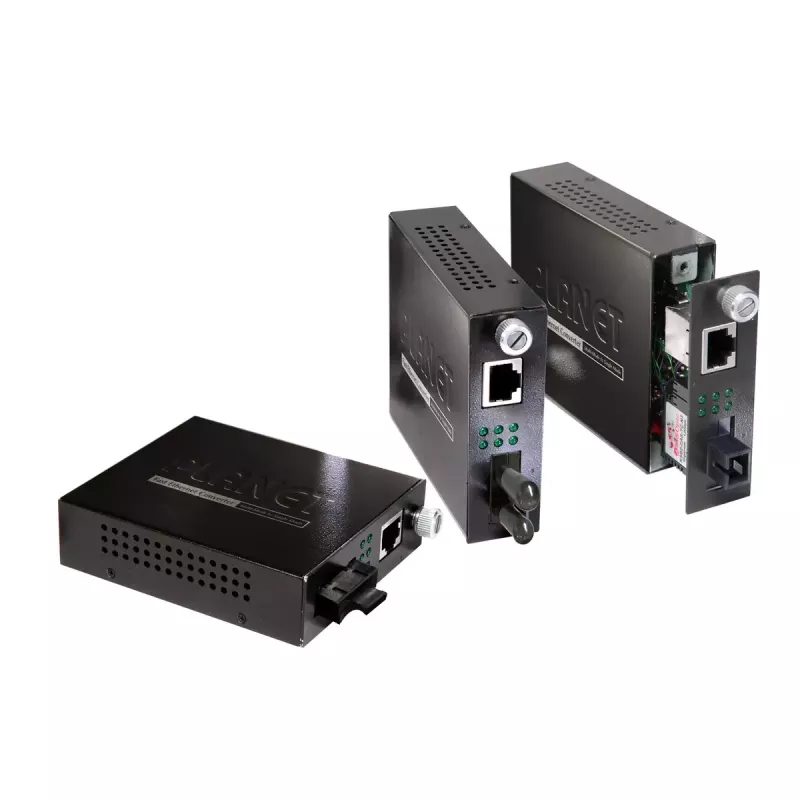

Konwerter mediów sieciowych PLANET FST-802

PLANET FST-802 to konwerter mediów sieciowych, który konwertuje połączenia Ethernet 10/100BASE-TX (miedziane) na światłowodowe 100BASE-FX. Posiada port TP 10Base-T / 100Base-TX oraz port światłowodowy 100Base-FX SC (wielomodowy) pracujący przy długości fali 1310 nm, obsługujący odległości transmisji do 2 km. Urządzenie obsługuje prędkości transmisji do 100 Mbit/s, posiada certyfikaty FCC i CE, a zasilane jest zasilaczem DC 5 V, 2 A.

Zalety

FST-802 rozszerza zasięg łączy Ethernet za pomocą światłowodu, zwiększając odległość i redukując zakłócenia elektromagnetyczne. Obsługuje auto MDI/MDI-X na porcie TP i wykorzystuje mechanizm store-and-forward, aby zapobiegać przekazywaniu uszkodzonych pakietów. Konfiguracja za pomocą przełączników DIP umożliwia ręczny wybór trybów dupleksu i prędkości oraz włączenie funkcji inteligentnych, takich jak Link Loss Return (LLR) i Link Loss Carry Forward (LLCF) do szybkiego powiadamiania o awarii łącza. Urządzenie może pracować jako samodzielny konwerter lub jako moduł wsuwany w szasie konwerterów mediów PLANET 19-calowych do scentralizowanego monitorowania.

Zastosowanie

• Rozszerzanie łączy Ethernet 10/100 Mbps za pomocą światłowodu wielomodowego na odległość do 2 km
• Podłączanie urządzeń sieciowych opartych na miedzi do infrastruktury światłowodowej
• Wdrożenia wymagające odporności na zakłócenia elektromagnetyczne lub izolacji między segmentami sieci
• Instalacje samodzielne lub integracja z szasiami konwerterów mediów PLANET

Kluczowe specyfikacje

• Model: PLANET FST-802
• Interfejs TP: 10Base-T / 100Base-TX (RJ-45), auto MDI/MDI-X
• Interfejs światłowodowy: 100Base-FX SC, wielomodowy, 1310 nm
• Maksymalna odległość światłowodu: do 2 km (wielomodowy)
• Prędkość transmisji: do 100 Mbit/s
• Zasilanie: 5 V DC, 2 A
• Certyfikaty: FCC, CE

Jak używać

Zainstaluj FST-802, podłączając urządzenie Ethernet (miedziane) do portu TP RJ-45, a kabel światłowodowy do portu SC. Zasil urządzenie dołączonym zasilaczem DC 5 V. Użyj przełączników DIP, aby ustawić tryby dupleksu i prędkości lub pozostaw włączoną autonegocjację. W przypadku użycia w szasie konwerterów mediów PLANET, wsuń moduł w odpowiednie gniazdo i monitoruj jego status przez konsolę RS-232 szasii lub interfejs webowy.

Zalecenia

Dla niezawodnych połączeń używaj światłowodu wielomodowego odpowiedniej klasy i upewnij się, że złącza są czyste. Sprawdź, czy ustawienia przełączników DIP są zgodne z podłączonym urządzeniem (prędkość i dupleks). Podczas integracji z szasiami sprawdź zgodność oprogramowania układowego i szasii do zdalnego monitorowania.
