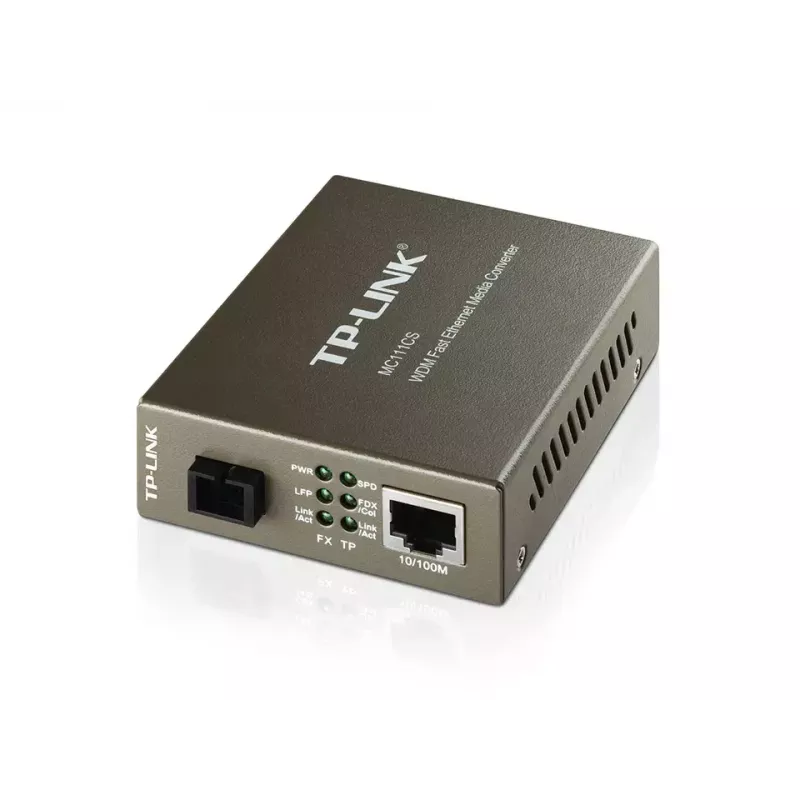

Konwerter mediów TP-Link MC111CS 10/100Mbps

Konwerter mediów TP-Link MC111CS to konwerter WDM, który konwertuje sygnał między światłowodem jednomodowym 100BASE-FX a miedzianym Ethernetem 100BASE-TX. Zgodny ze standardami IEEE 802.3u, wykorzystuje złącze SC i obsługuje laser długofalowy (LX) o długości fali 1550 nm dla transmisji i 1310 nm dla odbioru, umożliwiając transmisję/odbiór na jednym włóknie i redukując wymagania dotyczące okablowania. Urządzenie obsługuje przekazywanie z pełną prędkością dla sieci Ethernet 10/100 Mbps i może pracować na dystansie do 20 km na światłowodzie jednomodowym. Posiada diody LED na panelu przednim informujące o zasilaniu i stanie łącza/aktywności, a także może być używane jako samodzielne urządzenie lub montowane w szasie TP-LINK 19".

Zalety

MC111CS redukuje okablowanie światłowodowe dzięki zastosowaniu WDM do transmisji i odbioru na jednym włóknie jednomodowym, obniżając koszty instalacji. Jest zgodny z IEEE 802.3u dla niezawodnego połączenia 10/100Base-TX i 100Base-FX oraz zapewnia auto MDI/MDI-X i auto-negocjację na porcie TX, co upraszcza podłączanie do urządzeń Ethernet. Niski pobór mocy i wskaźniki LED umożliwiają łatwe monitorowanie stanu.

Zastosowania (zadania/przypadki użycia)

• Rozszerzanie sieci Ethernet za pomocą łączy światłowodowych jednomodowych na odległość do 20 km
• Łączenie zdalnych segmentów sieci, gdzie koszt lub dostępność okablowania światłowodowego jest ograniczona
• Integracja łączy światłowodowych z istniejącym sprzętem miedzianym 10/100Base-TX
• Samodzielna konwersja mediów lub instalacja w szasie TP-LINK 19"

Kluczowe specyfikacje

• Model: TP-Link MC111CS (MPN: MC111CS, EAN: 6935364030414)
• Standardy: IEEE 802.3u 10/100Base-TX, 100Base-FX
• Typ światłowodu: Jednomodowy, złącze SC
• Długość fali: Tx 1550 nm / Rx 1310 nm (WDM)
• Maksymalna odległość transmisji: do 20 000 m (20 km)
• Porty Ethernet: 1 × RJ-45 (10/100 Mbps) z Auto MDI/MDI-X, auto-negocjacją
• Maksymalna szybkość przesyłania danych (specyfikacja urządzenia): do 1000 Mbit/s
• Pobór mocy: maks. 1,23 W
• Wskaźniki: diody LED na panelu przednim dla zasilania i łącza/aktywności
• Certyfikaty: FCC, CE

Jak używać

Zainstaluj MC111CS jako samodzielne urządzenie lub włóż go do kompatybilnej szasy TP-LINK 19". Podłącz port RJ-45 TX do przełącznika lub routera; port TX obsługuje auto MDI/MDI-X i auto-negocjację. Użyj jednomodowego kabla światłowodowego SC, aby połączyć port światłowodowy z zdalnym konwerterem, upewniając się, że zdalne urządzenie jest skonfigurowane z przeciwnymi długościami fal (powinno transmitować przy 1310 nm i odbierać przy 1550 nm). Zasil urządzenie i sprawdź diody LED łącza/aktywności, aby potwierdzić pomyślne połączenie.

Zalecenia

Używaj jednomodowego światłowodu SC z odpowiednim zakończeniem i przestrzegaj standardowych praktyk instalacji światłowodowej. Sprawdź parowanie długości fal z zdalnym konwerterem mediów (MC111CS transmituje przy 1550 nm i oczekuje, że zdalne urządzenie będzie transmitować przy 1310 nm). W przypadku odległości bliskich 20 km sprawdź budżet mocy i skonsultuj się z dokumentacją TP-LINK dotyczącą opcji zasilania szasy przy integracji wielu modułów.
