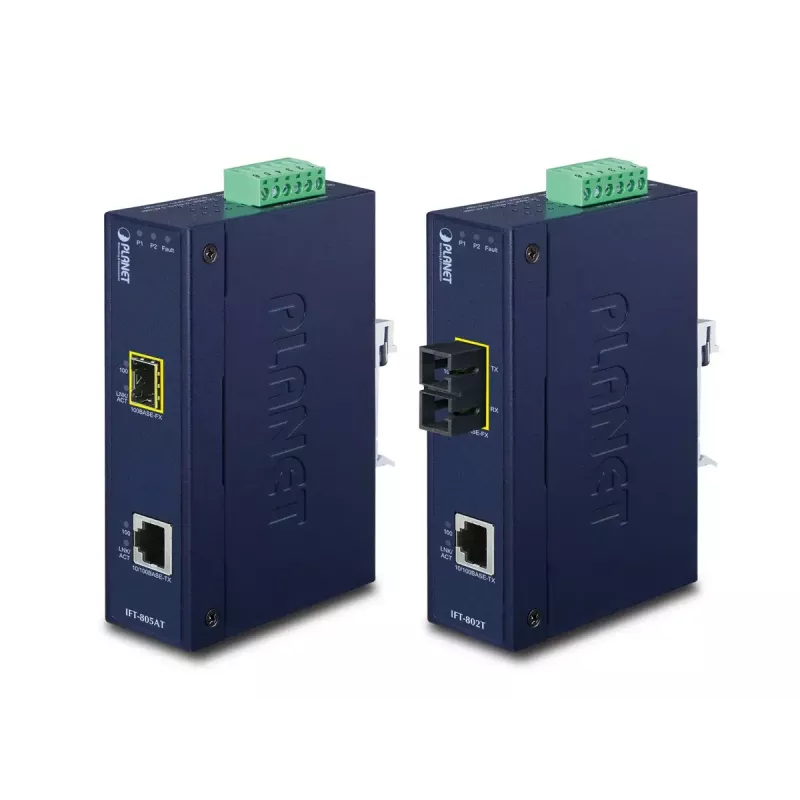

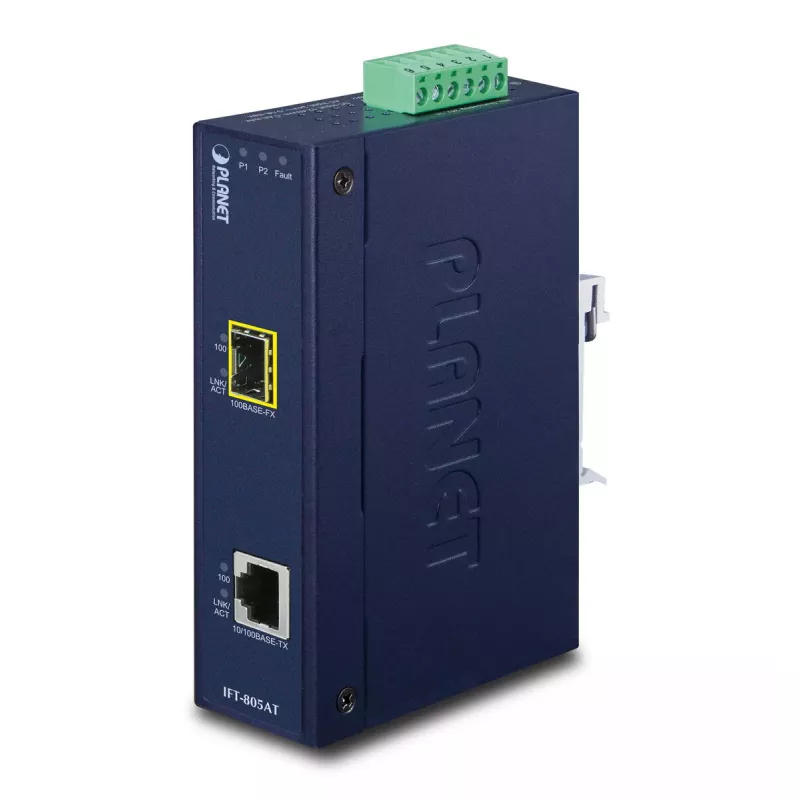

Konwerter mediów sieciowych PLANET IFT-805AT

PLANET IFT-805AT to przemysłowy konwerter mediów sieciowych 10/100Base-TX na 100Base-FX, zaprojektowany do przedłużania łączy Ethernet za pomocą kabla światłowodowego. Obsługuje Fast Ethernet na porcie RJ-45 oraz złącze SFP, umożliwiając wydłużenie zasięgu do 20 km w zależności od modułu SFP. Kompaktowa obudowa metalowa IP30 umożliwia montaż na szynie DIN lub panelu, a urządzenie akceptuje zasilanie 12–48 V DC przy niskim poborze mocy (ok. 3 W).

Zalety

IFT-805AT zapewnia stabilną komunikację sieciową w trudnych elektrycznie i klimatycznie warunkach dzięki wytrzymałej obudowie i komponentom przemysłowym. Charakteryzuje się wysoką odpornością na zakłócenia elektromagnetyczne i przepięcia, obsługuje szeroki zakres temperatur pracy od -40 do 75 °C oraz zapewnia elastyczną wydajność światłowodu dzięki modułom SFP. Wbudowane podwójne, redundantne wejścia DC z odwracalną polaryzacją zwiększają dostępność w krytycznych instalacjach.

Zastosowanie

• Przedłużanie łączy Ethernet z miedzi 10/100 Mbps do sieci światłowodowych
• Środowiska przemysłowe, takie jak hale produkcyjne i szafy sterowania ruchem
• Segmenty sieci wymagające odporności na zakłócenia elektryczne i ochrony przeciwprzepięciowej
• Instalacje wymagające montażu na szynie DIN lub panelu w kompaktowych obudowach

Kluczowe specyfikacje

• Model: PLANET IFT-805AT
• Porty Ethernet: 1 x 10/100Base-TX (RJ-45)
• Złącze światłowodowe: SFP (100Base-FX przez moduł SFP)
• Maksymalna szybkość transmisji danych: 200 Mbit/s
• Zasilanie: 12–48 V DC, podwójne, redundantne, odwracalna polaryzacja
• Pobór mocy: ok. 3 W
• Temperatura pracy: -40 do 75 °C
• Wymiary: 135 x 85 x 32 mm
• Obudowa: metalowa IP30, kolor niebieski
• Waga: 0,43 kg

Sposób użycia

Zamontuj IFT-805AT na szynie DIN lub panelu w odpowiedniej obudowie, podłącz urządzenie Ethernet 10/100 Mbps do portu RJ-45 i włóż odpowiedni moduł SFP do gniazda SFP, a następnie podłącz kabel światłowodowy. Podłącz zasilanie DC w zakresie 12–48 V do jednego lub obu redundantnych wejść zasilania, zachowując właściwą polaryzację. Konwerter będzie przezroczysto konwertować sygnały Ethernet między interfejsami miedzianym i światłowodowym bez konieczności konfiguracji.

Zalecenia

Wybierz moduł SFP odpowiedni do wymaganego typu światłowodu i odległości (do 20 km w zależności od modułu). Upewnij się, że okablowanie zasilania i uziemienie spełniają lokalne normy instalacyjne, a urządzenie umieść w wentylowanym miejscu, aby utrzymać określony zakres temperatur pracy.
