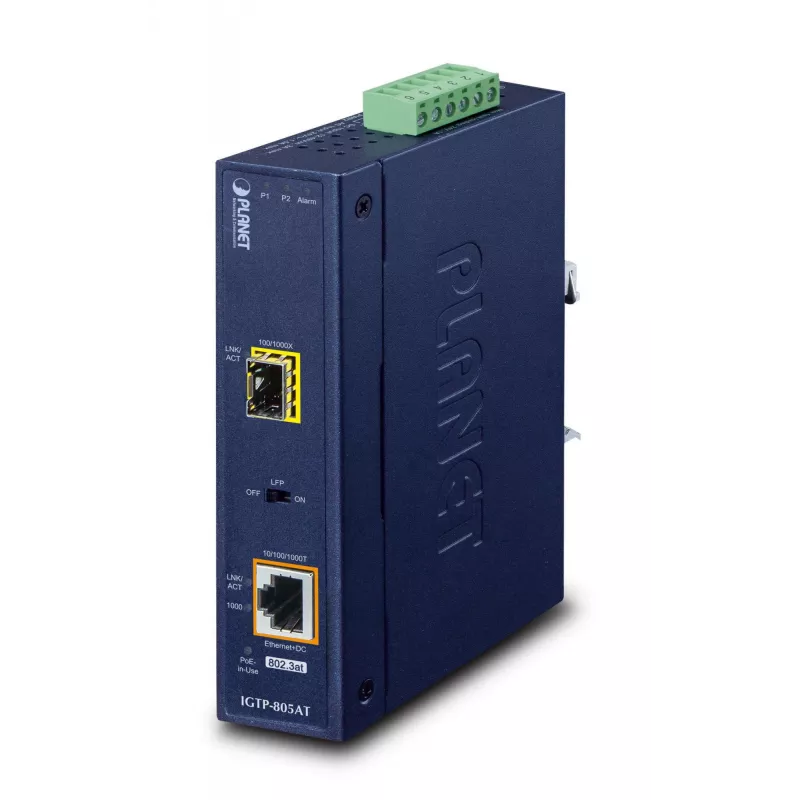

Konwerter mediów sieciowych PLANET IGTP-805AT

Konwerter mediów sieciowych PLANET IGTP-805AT łączy port Gigabit Ethernet 10/100/1000BASE-T z uplinkiem światłowodowym 1000BASE-X SFP oraz zintegrowanym injektorem Power over Ethernet Plus (PoE+) zgodnym z IEEE 802.3at. Dostarcza do 30 W mocy PoE do zdalnych urządzeń zasilanych (PD), zapewniając jednocześnie szybką łączność światłowodową na duże odległości. Urządzenie obsługuje szeroki zakres wejściowego napięcia stałego oraz wejście 24 V AC dla redundantnych i elastycznych konfiguracji zasilania, a także jest zamknięte w metalowej obudowie IP30 zaprojektowanej do trudnych warunków, pracując w temperaturach od -40 do 75 °C.

Zalety

IGTP-805AT rozszerza wdrożenia PoE poza limit 100 m Ethernetu dzięki uplinkowi światłowodowemu i utrzymuje przepustowość do 1000 Mbps z przełączaniem typu store-and-forward, kontrolą przepływu IEEE 802.3x oraz funkcją przekazywania uszkodzeń łącza (Link Fault Pass-Through) dla niezawodnego przesyłania ruchu. Zgodny z IEEE 802.3at, dostarcza do 30 W do PD, pozostając wstecznie kompatybilny z urządzeniami 802.3af. Jego konstrukcja zasilania akceptuje 12–48 V DC lub 24 V AC i zawiera przetwornicę DC na 52 V dla wygodnego użytku z powszechnie dostępnymi źródłami zasilania. Kompaktowa metalowa obudowa o klasie IP30 umożliwia montaż na szynie DIN lub na ścianie i toleruje szeroki zakres temperatur do zastosowań przemysłowych.

Zastosowanie

• Rozszerzanie sieci PoE na odległe lokalizacje przez światłowód (np. kampusy, pierścienie dostawców usług)
• Zasilanie urządzeń PoE+, takich jak punkty dostępowe bezprzewodowe, kamery PTZ/IP i telefony VoIP
• Instalacje przemysłowe lub zbliżone do zewnętrznych, wymagające szerokiej tolerancji temperaturowej
• Montaż w szafie lub na szynie DIN w sieciach sterowania ruchem, monitoringu lub fabrycznych

Kluczowe specyfikacje

• Model: PLANET IGTP-805AT
• Standard PoE: IEEE 802.3at PoE+ (do 30 W)
• Port Ethernet: 1 × 10/100/1000BASE-T (RJ-45)
• Uplink światłowodowy: gniazdo SFP (1000BASE-X / obsługuje różne moduły SFP)
• Maks. szybkość transmisji danych: do 1000 Mbps na łącze (store-and-forward)
• Wejście zasilania: 12–48 V DC lub 24 V AC (z wewnętrznym podbiciem do 52 V)
• Temperatura pracy: -40 do 75 °C
• Obudowa: metalowa IP30; montaż na szynie DIN lub ścianie
• Budżet PoE: 30 W

Sposób użycia

Zainstaluj IGTP-805AT w odpowiedniej obudowie lub na szynie DIN i podłącz kompatybilny moduł SFP w gnieździe SFP odpowiedni do wymaganego typu światłowodu i odległości. Dostarcz zasilanie DC (12–48 V) lub 24 V AC do urządzenia, przestrzegając właściwej polaryzacji i zasad okablowania. Podłącz port PoE RJ-45 do PD za pomocą standardowego kabla Ethernet (Cat5e lub lepszy). Urządzenie działa jako konwerter mediów i injektor PoE typu plug-and-play; nie jest wymagana konfiguracja oprogramowania. Użyj przełącznika DIP, aby włączyć lub wyłączyć funkcje przekazywania uszkodzeń łącza lub kontroli przepływu w zależności od potrzeb sieci.

Zalecenia

Używaj odpowiednich modułów SFP, które pasują do wymaganego typu światłowodu i odległości (wielomodowe lub jednomodowe) i upewnij się, że okablowanie Ethernet nie przekracza 100 m między IGTP-805AT a zasilanym urządzeniem. W krytycznych zastosowaniach zapewnij redundantne źródła zasilania i zamontuj urządzenie w środowisku o temperaturze mieszczącej się w określonym zakresie, aby utrzymać niezawodne dostarczanie PoE i danych.
