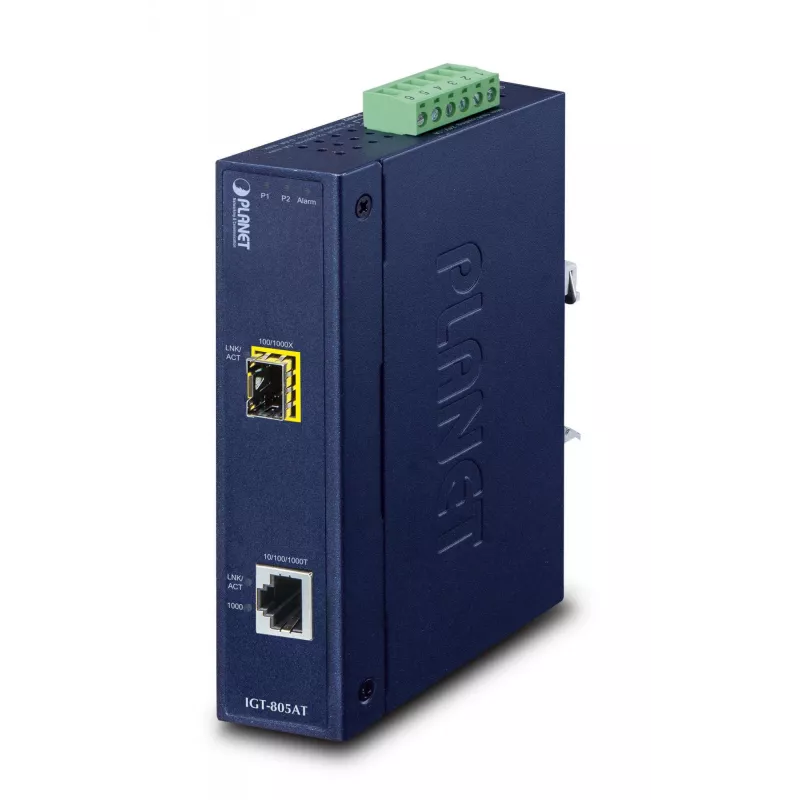

Przemysłowy konwerter mediów sieciowych PLANET IGT-805AT

PLANET IGT-805AT to przemysłowy konwerter mediów Gigabit Ethernet zaprojektowany do przedłużania sieci Ethernet na miedzi i światłowodzie w trudnych warunkach. Wyposażony jest w jeden port RJ45 10/100/1000BASE-T oraz jedno gniazdo SFP 100/1000BASE-X w metalowej obudowie IP30 z redundantnymi wejściami zasilania i obsługą rozszerzonego zakresu temperatur pracy od -40 do 75 °C. Urządzenie obsługuje ramki jumbo do 9K i zapewnia wydajność przewodową bez blokowania do podłączania systemów monitoringu, sprzętu kontrolnego lub łączy szkieletowych do wysokowydajnych serwerów.

Zalety

IGT-805AT łączy przemysłową wytrzymałość z elastycznymi opcjami światłowodowymi dzięki dwuszybkościowemu gniazdu SFP, umożliwiającemu wybór transceiverów 100BASE-FX lub 1000BASE-SX/LX. Kompaktowa metalowa obudowa IP30 zapewnia odporność na zakłócenia elektromagnetyczne i przepięcia, a redundantne wejścia zasilania DC oraz szeroki zakres napięć wejściowych (12–48 V DC lub 24 V AC) zwiększają niezawodność. Wbudowane funkcje przekazywania błędów łącza (LLCF i LLR) oraz automatyczne MDI/MDI-X upraszczają zarządzanie i przyspieszają wykrywanie usterek.

Zastosowanie

• Rozszerzanie sieci Gigabit Ethernet i łączenie miedzi ze światłowodem
• Przemysłowy monitoring i transmisja wideo
• Podłączanie systemów sterowania i urządzeń dostępu bezprzewodowego w szafach zewnętrznych lub halach produkcyjnych
• Łączenie z serwerami szkieletowymi lub wysokowydajnymi serwerami, gdzie wymagany jest światłowód o dużej odległości

Kluczowa specyfikacja

• Model: PLANET IGT-805AT
• Porty: 1 × 10/100/1000BASE-T (RJ45), 1 × 100/1000BASE-X (SFP)
• Maksymalna szybkość transmisji danych: 1000 Mbit/s
• Obsługiwane typy SFP: 100BASE-FX, 1000BASE-SX/LX (do wyboru przez użytkownika)
• Maksymalna odległość światłowodowa: do 120 km (w zależności od transceivera SFP i rodzaju światłowodu)
• Obsługa ramek jumbo: do 9K
• Zasilanie: 12–48 V DC lub 24 V AC; dwa redundantne wejścia DC
• Temperatura pracy: -40 do 75 °C
• Ochrona: obudowa metalowa IP30
• Waga: 0.395 kg

Jak używać

Zainstaluj IGT-805AT na szynie DIN lub zamontuj na ścianie w odpowiedniej szafie. Włóż wybrany transceiver SFP (100BASE-FX lub 1000BASE-SX/LX) do gniazda SFP, a następnie podłącz kabel światłowodowy i miedziany kabel RJ45 do odpowiednich portów. Zapewnij zasilanie za pomocą wejść DC (jeśli to konieczne, podłącz źródła redundantne) lub obsługiwanego wejścia AC. Urządzenie obsługuje automatyczne MDI/MDI-X, więc można stosować standardowe przewody krosowe lub proste. Monitoruj stan łącza i awarie za pomocą funkcji przekazywania błędów łącza, aby szybko identyfikować problemy z mediami.

Zalecenia

Używaj transceiverów SFP pasujących do wymaganej odległości i rodzaju światłowodu (wielomodowy lub jednomodowy). W instalacjach krytycznych zastosuj redundantne źródła zasilania i włącz monitorowanie przekazywania błędów łącza, aby zapewnić szybkie wykrywanie awarii łączy. Umieść urządzenie w chronionej szafie, aby zmniejszyć narażenie na ekstremalne obciążenia mechaniczne.
