Konwerter mediów sieciowych PLANET VC-232G

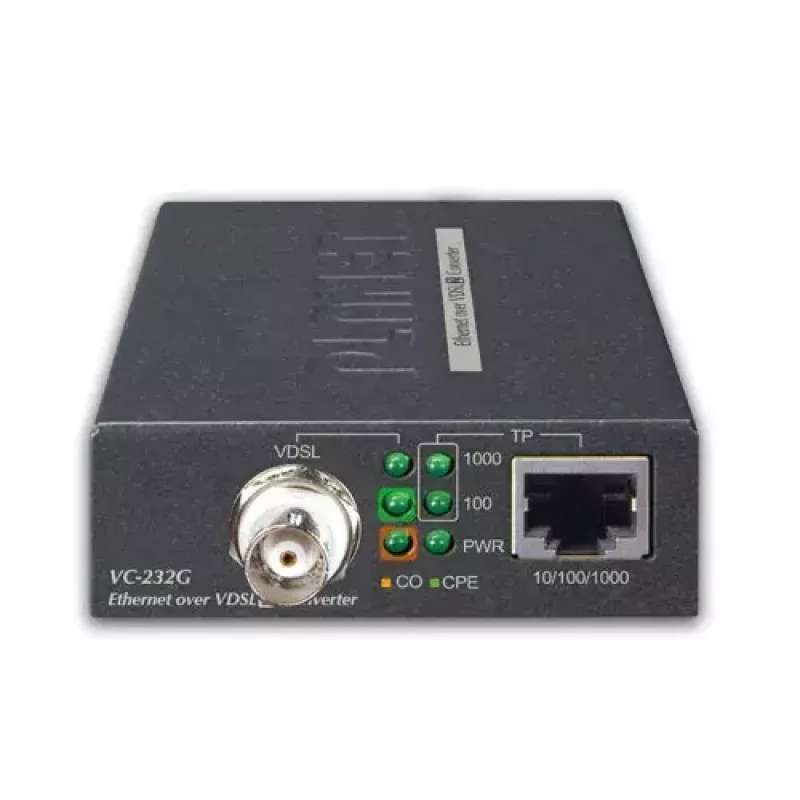

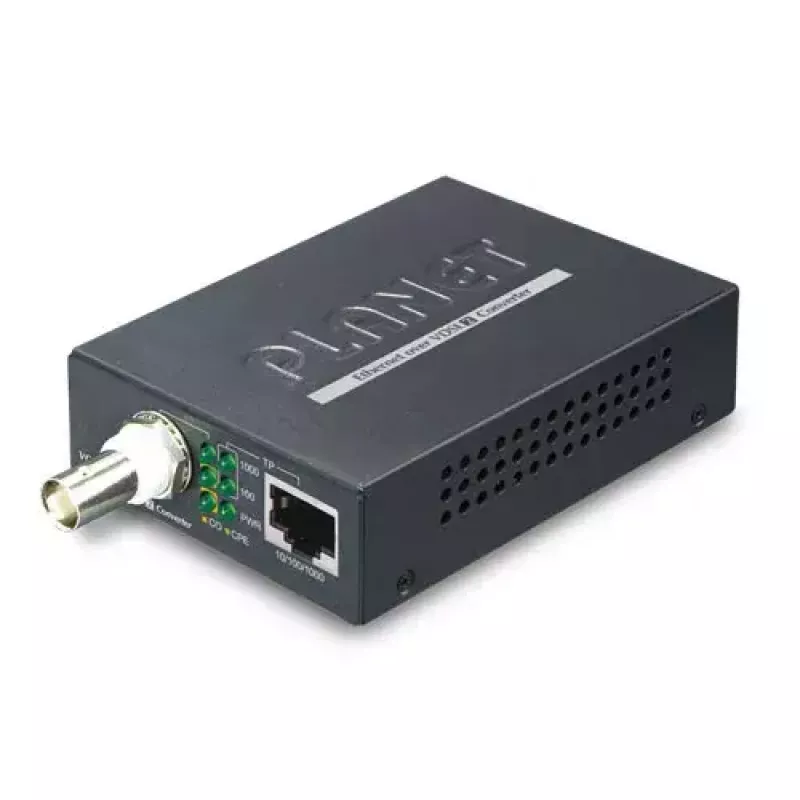

PLANET VC-232G to wysokowydajny konwerter Gigabit Ethernet przez kabel koncentryczny, zaprojektowany do przesyłania ruchu Ethernet przez istniejące kable koncentryczne. Zapewnia jeden port RJ45 1000BASE-T i jedno żeńskie złącze BNC w kompaktowej metalowej obudowie. Obsługując szybkości transmisji danych do łącznej przepustowości dupleksowej 300 Mbps i zasięg do 1,4 km, VC-232G jest przeznaczony do rozszerzania sieci Ethernet do urządzeń takich jak kamery IP HD, punkty dostępowe bezprzewodowe, rejestratory NVR i oznakowanie cyfrowe bez instalowania nowego okablowania UTP.

Zalety

Konwerter umożliwia dalekosiężny IP Ethernet przez istniejącą infrastrukturę koncentryczną, zmniejszając potrzebę instalowania nowych kabli i obniżając koszty wdrożenia. Obsługuje dwa tryby transmisji—asymetryczny i symetryczny—dzięki czemu administratorzy mogą wybrać wyższą przepustowość downstream dla łączy krótkiego zasięgu lub zrównoważoną przepustowość dla ruchu symetrycznego. Urządzenie jest kompaktowe, wykorzystuje wytrzymałą metalową obudowę i może pracować w trybie CPE lub CO, zapewniając elastyczne wdrożenia punkt-punkt.

Kluczowe specyfikacje

• Porty: 1 x RJ45 1000BASE-T, 1 x żeńskie BNC
• Maksymalna przepustowość dupleksowa: do 300 Mbps
• Tryby transmisji: asymetryczny (downstream do 200 Mbps / upstream do 100 Mbps), symetryczny (downstream/upstream do 150 Mbps)
• Maksymalny zasięg koncentryczny: do 1,4 km (1400 metrów)
• Obudowa: kompaktowa metalowa obudowa

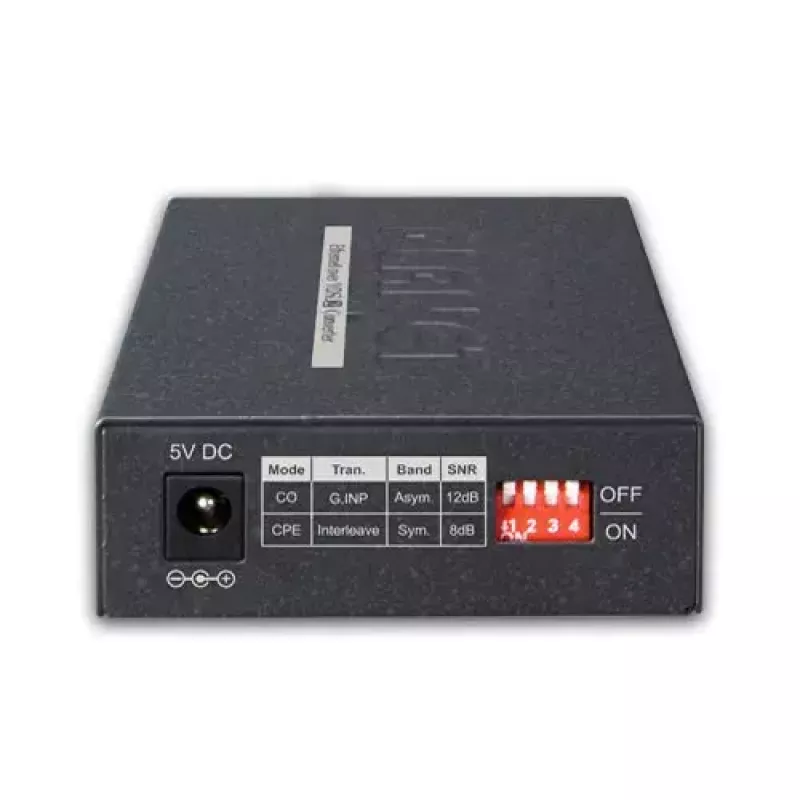

• Tryby pracy: CPE i CO (wybierane za pomocą wbudowanego przełącznika DIP)

Sposób użycia

Zainstaluj jeden VC-232G na każdym końcu łącza koncentrycznego i ustaw jedno urządzenie w trybie CPE, a drugie w trybie CO za pomocą wbudowanego przełącznika DIP. Podłącz kabel koncentryczny do złącza BNC w każdym urządzeniu i podłącz urządzenie Ethernet (na przykład kamerę IP lub NVR) do portu RJ45. Wybierz tryb transmisji (asymetryczny lub symetryczny) zgodnie z wymaganym stosunkiem upstream/downstream. Zasil urządzenia i zweryfikuj łącze oraz transmisję danych; para zapewni rozszerzenie Ethernetu punkt-punkt przez istniejący kabel koncentryczny.

Zalecenia

Używaj pary VC-232G z dobrze utrzymanym okablowaniem koncentrycznym i w określonej maksymalnej odległości, aby osiągnąć podaną przepustowość. W przypadku wdrożeń z większymi wymaganiami dotyczącymi upstream wybierz tryb symetryczny; dla krótkich łączy priorytetyzujących prędkość downstream wybierz tryb asymetryczny. Zapewnij prawidłowe uziemienie i postępuj zgodnie z lokalnymi najlepszymi praktykami instalacyjnymi podczas podłączania do zewnętrznej lub długodystansowej infrastruktury koncentrycznej.
