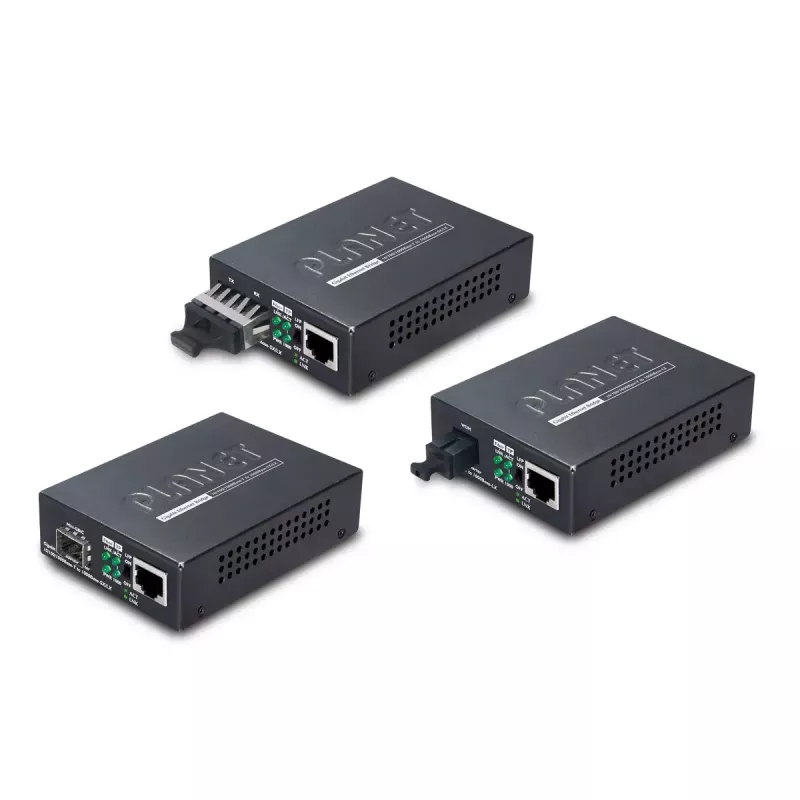

Konwerter mediów sieciowych PLANET GT-806A15

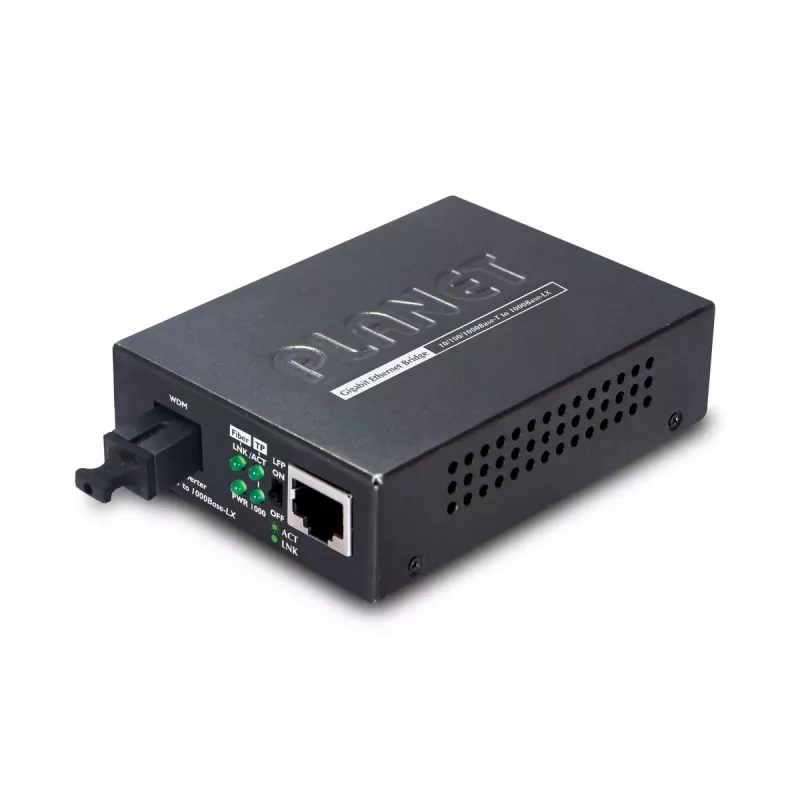

PLANET GT-806A15 to gigabitowy konwerter mediów sieciowych, który zapewnia konwersję między miedzianym łączem Ethernet 10/100/1000BASE-T a łączem światłowodowym 1000BASE-LX przy użyciu złącza SC. Zaprojektowany do transmisji światłowodowej na duże odległości, ten model obsługuje maksymalną odległość transmisji 15 000 m przy długości fali 1310 nm, jest zgodny ze standardami IEEE 802.3 i nadaje się do użytku jako samodzielne urządzenie lub jako moduł do wsuwania do 19-calowej obudowy multimedialnej PLANET. Przyjmuje napięcie wejściowe 5 V i ma niskie zużycie energii 4,6 W, oferując kompaktową, czarną obudowę z jednym portem RJ45 i portem światłowodowym SC.

Zalety

GT-806A15 umożliwia szybką konwersję gigabitową między miedzią a światłowodem ze stabilną wydajnością na duże odległości i niskim zużyciem energii. Jego zgodność ze standardami IEEE 802.3 zapewnia interoperacyjność z istniejącym sprzętem Ethernet. Konwerter obsługuje auto MDI/MDI-X na porcie TP oraz konfigurowalną funkcję Link Fault Pass-Through (LFP) za pomocą przełącznika DIP, zapewniając natychmiastową sygnalizację awarii łącza (LLCF/LLR) dla bardziej efektywnego monitorowania sieci. Instalacja jest prosta dzięki funkcji Plug and Play oraz opcjom samodzielnego zasilania lub montażu w obudowie.

Zastosowanie

• Rozszerzanie łączy Ethernet przez światłowodowe trasy długodystansowe (do 15 000 m)
• Podłączanie urządzeń Gigabit Ethernet do sieci światłowodowych 1000BASE-LX
• Integracja z szafami sieciowymi za pomocą 19-calowych obudów konwerterów mediów
• Wdrożenia w małych biurach lub oddziałach wymagające niskomocowej konwersji mediów

Kluczowe specyfikacje

• Model: PLANET GT-806A15
• Porty Ethernet LAN (RJ-45): 1
• Interfejs Ethernet: Gigabit Ethernet (10/100/1000 Mb/s)
• Złącze światłowodowe: SC (1000BASE-LX)
• Maksymalna odległość transmisji: 15 000 m
• Długość fali: 1310 nm
• Maksymalna szybkość transmisji danych: 2000 Mbit/s
• Napięcie wejściowe: 5 V
• Zużycie energii: 4,6 W
• Kolor produktu: Czarny
• Waga: 0,2 kg

Sposób użycia

Zamontuj GT-806A15 jako samodzielne urządzenie, używając jego zasilacza DC, lub wsuń go do kompatybilnej 19-calowej obudowy konwertera mediów PLANET w celu scentralizowanego zasilania i instalacji w szafie. Podłącz urządzenie miedziane do portu RJ45, a łącze światłowodowe do portu SC, upewniając się, że typ światłowodu i złącza są odpowiednie. Skonfiguruj przełącznik DIP, aby włączyć lub wyłączyć funkcję Link Fault Pass-Through (LFP) zgodnie z wymaganiami konfiguracji monitorowania; skorzystaj z funkcji auto MDI/MDI-X na porcie TP, aby łatwo podłączyć sprzęt bez ręcznego stosowania kabli krosowanych. Po wykonaniu połączeń włącz urządzenie i sprawdź diody LED łącza, aby potwierdzić pomyślne zestawienie połączenia.

Zalecenia

Używaj światłowodu jednomodowego i odpowiednich złączy SC do połączeń długodystansowych, zweryfikuj zgodność długości fali 1310 nm ze zdalnymi transceiverami i włącz LFP (LLCF/LLR), gdy potrzebujesz natychmiastowego wykrywania awarii łącza. Upewnij się, że urządzenie jest zainstalowane w wentylowanym miejscu, a jeśli to możliwe, używaj obudowy konwertera mediów PLANET w celu scentralizowanego zasilania i łatwiejszej konserwacji.
