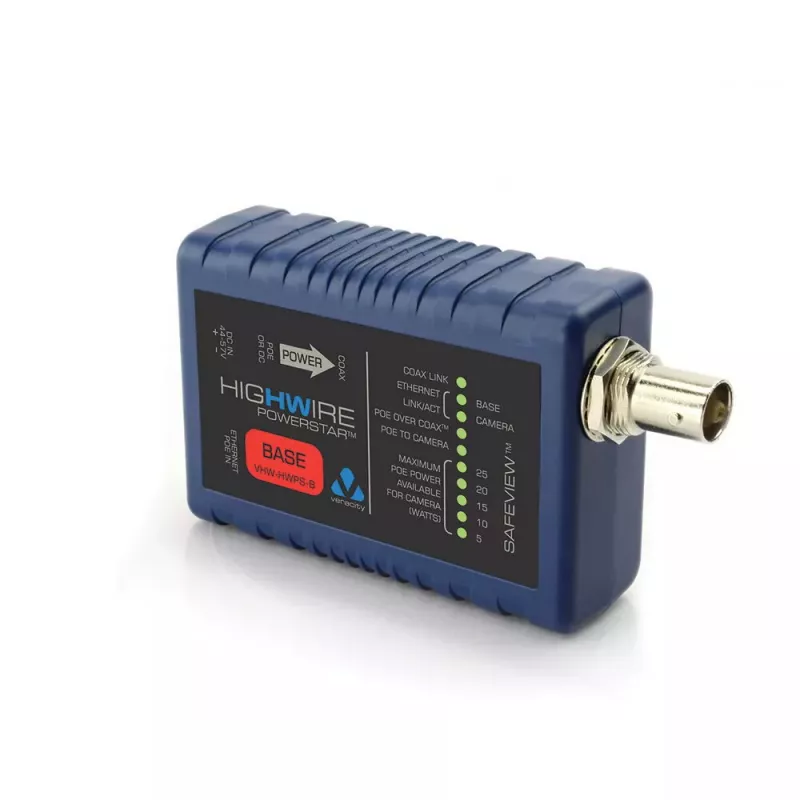

Konwerter mediów sieciowych Veracity VHW-HWPS-B

Veracity VHW-HWPS-B (HIGHWIRE POWERSTAR) to konwerter mediów sieciowych, który umożliwia przesyłanie 100 Mbit/s Ethernet i do 25 W Power over Ethernet (PoE) przez istniejący kabel koncentryczny. Umożliwia szybką modernizację starszych instalacji koncentrycznych do obsługi kamer IP bez konieczności układania nowych kabli, oferując jednostkę BAZOWĄ, która wprowadza PoE do kabla koncentrycznego, oraz jednostkę KAMEROWĄ, która odbiera PoE i dostarcza pełną moc PoE Plus do kamery.

Zalety

Technologia pełnej przepustowości Ethernet przez kabel koncentryczny HIGHWIRE zapewnia przewidywalną wydajność 100Base-T do określonego zasięgu, przy jednoczesnym zachowaniu kompatybilności z istniejącymi instalacjami koncentrycznymi. System obsługuje do 25 W PoE przez kabel koncentryczny, eliminując potrzebę lokalnych zasilaczy do kamer, a jego ultra-niskie zużycie energii oraz wydajne dostarczanie mocy pozwalają nawet kablom RG-59 niższej jakości obsługiwać typowe obciążenia kamer IP. Wskaźniki stanu SafeView zorientowane na instalatora pokazują warunki sieci i zasilania na całym kablu bez potrzeby zdalnego dostępu, a produkt zawiera bezpieczne wykrywanie urządzeń PoE, aby zapobiec uszkodzeniu urządzeń bez PoE lub starszego sprzętu analogowego.

Zastosowanie

• Modernizacja starszego okablowania koncentrycznego CCTV do obsługi kamer IP
• Dostarczanie Ethernetu i PoE do zdalnych kamer, gdzie ułożenie nowych kabli jest niemożliwe
• Integracje w instalacjach wymagających do 25 W PoE na kamerę
• Miejsca, w których potrzebna jest szybka weryfikacja stanu łącza i zasilania podczas instalacji

Kluczowe specyfikacje

• Model: Veracity VHW-HWPS-B (HIGHWIRE POWERSTAR)
• Szybkość transmisji danych: 100 Mbit/s (100Base-T)
• Moc PoE przez kabel koncentryczny: do 25 W do kamery (kompatybilność z IEEE 802.3af/at)
• Maksymalna odległość transmisji: do 500 m przez kabel koncentryczny (w zależności od jakości kabla)
• Zakres napięcia wejściowego: 40–57 V
• Typowe zużycie energii: 1,5 W
• Porty: 1 × Ethernet RJ-45
• Kolor produktu: Niebieski
• Certyfikaty: FCC, CE, RoHS

Sposób użycia

Zainstaluj jednostkę BAZOWĄ HIGHWIRE POWERSTAR przy źródle sieci/PoE i podłącz jej port Ethernet RJ-45 do przełącznika lub iniektora PoE. Poprowadź istniejący kabel koncentryczny między jednostką BAZOWĄ a KAMEROWĄ. Podłącz jednostkę KAMEROWĄ do kamery IP za pomocą wyjścia RJ-45; jednostka KAMEROWA dostarczy PoE do kamery. Jeśli PoE nie jest dostępne po stronie sieci lub wymagane jest dodatkowe zasilanie, podłącz opcjonalny lokalny zasilacz do jednostki BAZOWEJ lub KAMEROWEJ zgodnie z dokumentacją produktu. Nie jest wymagana żadna specjalna konfiguracja ani pomiary; urządzenia działają w trybie plug-and-play.

Zalecenia

Używaj HIGHWIRE POWERSTAR z kablem koncentrycznym o znanej dobrej jakości, jeśli to możliwe, i sprawdzaj dostępną moc oraz stan łącza za pomocą wskaźników SafeView podczas instalacji. W przypadku instalacji krytycznych rozważ źródło PoE z podtrzymaniem UPS lub podłączenie opcjonalnego lokalnego zasilacza, aby zapewnić ciągłe dostarczanie zasilania do kamer.
