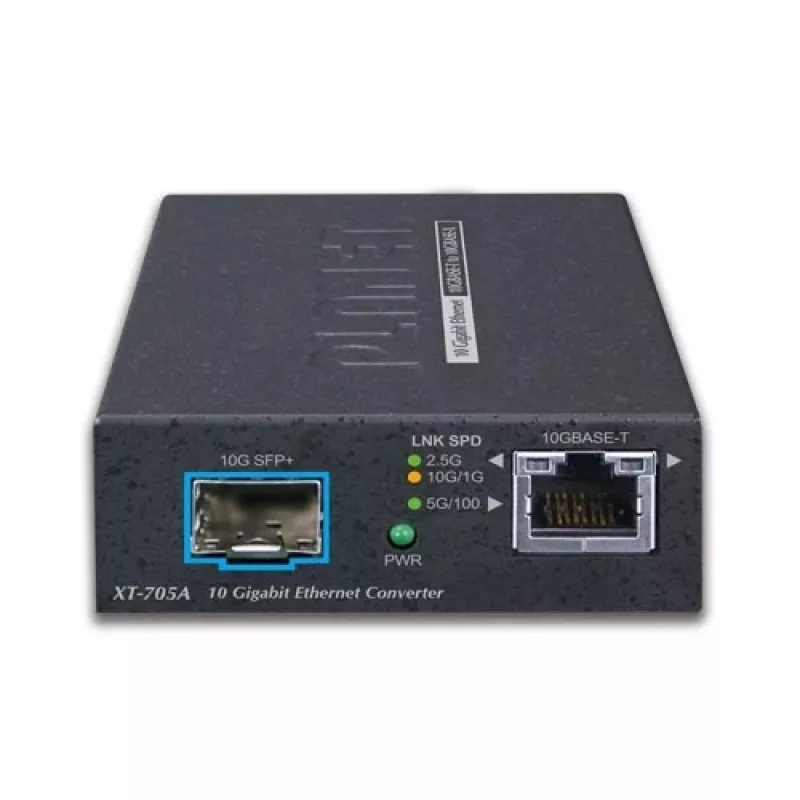

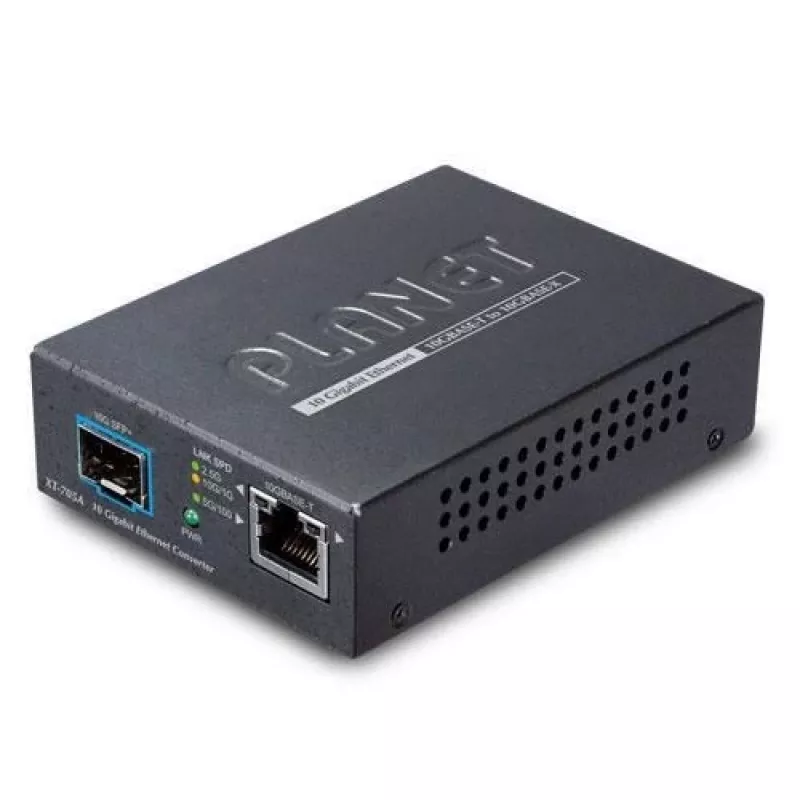

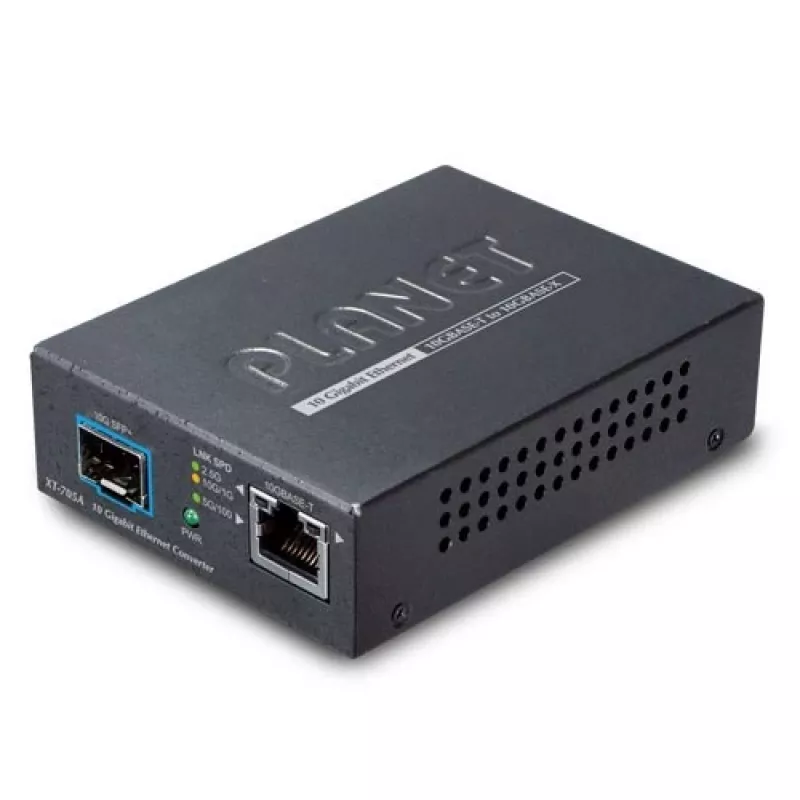

PLANET XT-705A konwerter mediów – 10G/5G/2,5G/1G/100M miedź na 10G SFP+

Konwerter mediów sieciowych PLANET XT-705A zapewnia elastyczne wydłużenie połączeń między łączami miedzianymi i światłowodowymi, łącząc jeden port RJ-45 10G/5G/2.5G/1G/100BASE-T z jednym slotem SFP+ 10GBASE-X. Umożliwia konwersję mediów z miedzi 10GBASE-T na transceivery światłowodowe 10GBASE-SR/LR (SFP+), aby rozszerzyć połączenia od łączy wielomodowych krótkiego zasięgu do 300 metrów po łącza jednomodowe dalekiego zasięgu do 60 kilometrów. Urządzenie zostało zaprojektowane do środowisk wymagających przepustowości 10 Gigabit Ethernet, takich jak centra danych, szkielety sieci korporacyjnych, sieci kampusowe i infrastruktura operatorska.

Zalety

XT-705A zapewnia przekazywanie pakietów z prędkością przewodową dzięki wewnętrznej magistrali 20 Gb/s i obsługuje ramki jumbo do 16 KB, gwarantując wysoką przepustowość danych i minimalne straty pakietów. Zawiera ochronę ESD dla Ethernetu (styk ±6 kV, powietrze ±8 kV) oraz odporność na przepięcia ±4 kV dla zwiększonej stabilności. Energooszczędna konstrukcja układu skutkuje niskim zużyciem energii (około 3,75 W przy pełnym obciążeniu). Urządzenie może działać samodzielnie lub być wsuwane do obudowy konwerterów mediów PLANET MC-700/MC-1500 w celu centralnego zasilania i montażu w szafie rack/szynie lub na ścianie.

Zastosowanie

• Wydłużanie łączy 10 Gigabit Ethernet między przełącznikami, serwerami i panelami krosowymi
• Połączenia między centrami danych i środowiska przetwarzania w chmurze
• Szkielety sieci korporacyjnych i łącza uplink w sieciach kampusowych
• Wdrożenia światłowodowe operatorów i dostawców usług

Kluczowe specyfikacje

• Model: PLANET XT-705A
• Porty: 1 × RJ-45 10G/5G/2.5G/1G/100BASE-T, 1 × SFP+ 10GBASE-X
• Obsługiwane moduły SFP+: 10GBASE-SR (wielomodowe) i 10GBASE-LR (jednomodowe)
• Maksymalna szybkość transferu: 10 000 Mbit/s
• Odległość: do 300 m (wielomodowe), do 10/40/60 km (jednomodowe w zależności od transceivera)
• Magistrala wewnętrzna: 20 Gb/s; ramki jumbo: 16 KB
• Ochrona ESD/przepięciowa: styk ±6 kV, powietrze ±8 kV, przepięcie ±4 kV
• Pobór mocy: ok. 3,75 W
• Waga: 0,18 kg

Sposób użycia

Zainstaluj kompatybilny transceiver 10G SFP+ (SR lub LR) w slocie SFP+ i podłącz kabel światłowodowy do zdalnego urządzenia światłowodowego. Podłącz port miedziany RJ-45 do przełącznika, serwera lub panelu krosowego obsługującego wymaganą prędkość Ethernet; port obsługuje autonegocjację w zakresie 10G/5G/2.5G/1G/100BASE-T. Opcjonalnie wsuń XT-705A do obudowy PLANET MC-700 lub MC-1500, aby zapewnić centralne zasilanie DC i uporządkowany montaż. Włącz urządzenie i zweryfikuj diody LED łącza/aktywności i łączność sieciową. Wybierz transceivery jednomodowe do łączy dalekiego zasięgu i wielomodowe do połączeń krótkiego zasięgu.

Zalecenia

Aby uzyskać niezawodne łącza dalekiego zasięgu, używaj certyfikowanych transceiverów jednomodowych SFP+ 10GBASE-LR i odpowiedniego światłowodu jednomodowego (z właściwym typem złącza). Do połączeń krótkiego zasięgu do 300 m używaj transceiverów 10GBASE-SR ze światłowodem wielomodowym OM3/OM4. W przypadku wdrażania wielu konwerterów rozważ użycie obudowy konwerterów mediów PLANET w celu centralnego zasilania i łatwiejszego zarządzania kablami.
