Konwerter mediów sieciowych PLANET GTP-805A 1000 Mbit/s, 1000Base-T na 1000Base-X, SFP, budżet PoE 30 W

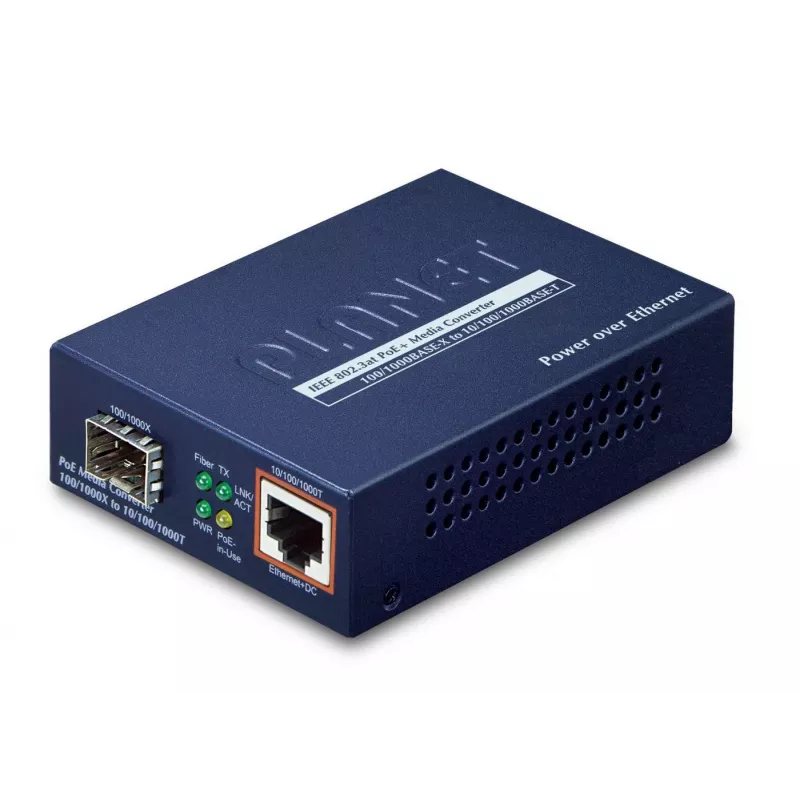

PLANET GTP-805A to jednoportowy gigabitowy konwerter mediów, który przekształca miedziany Ethernet 1000Base-T na światłowodowy 1000Base-X przy użyciu modułu SFP. Obsługuje przewodowe prędkości Ethernet do 1000 Mbit/s i dostarcza do 30 W mocy PoE przez port RJ-45. Umieszczony w metalowej obudowie z jednym portem RJ-45 i jednym gniazdem SFP, GTP-805A jest przeznaczony do zwiększania zasięgu sieci i zasilania urządzeń tam, gdzie gniazda AC są niedostępne.

Zalety

GTP-805A łączy konwersję danych i dostarczanie mocy PoE w kompaktowym urządzeniu, umożliwiając łączom światłowodowym zasilanie i przesyłanie danych do zdalnych urządzeń. Obsługuje IEEE 802.3at (PoE+) z wsteczną kompatybilnością z IEEE 802.3af, zapewnia do 30 W mocy wyjściowej PoE i utrzymuje przepustowość gigabitową przez światłowód. Wbudowane funkcje, takie jak wybór trybu Link Fault Pass-Through (LFP), kontrola przepływu i wskaźniki LED, upraszczają monitorowanie i wykrywanie usterek. Niezawodna metalowa obudowa zapewnia trwałość w instalacjach w szafach okablowania i pomieszczeniach sprzętowych.

Zastosowanie

• Łączenie miedzianych segmentów Ethernetu ze szkieletem światłowodowym przy użyciu modułu SFP
• Zasilanie zdalnych urządzeń sieciowych wymagających większej mocy PoE (do 30 W), takich jak kamery PTZ i wydajniejsze punkty dostępowe bezprzewodowe
• Sieci CCTV, kampusowe i dostępowe ISP, gdzie potrzebny jest światłowodowy zasięg i PoE

Kiedy może nie być odpowiedni

Ten konwerter zapewnia pojedynczy port RJ-45 z zasilaniem i jeden interfejs światłowodowy SFP, więc nie jest odpowiedni tam, gdzie wymagane jest wiele portów zasilanych lub rozbudowane przełączanie lokalne. Opiera się również na odpowiednim module SFP, aby spełnić wymagany typ i odległość światłowodu; bez kompatybilnego SFP pożądane charakterystyki łącza światłowodowego nie zostaną osiągnięte.

Kluczowe specyfikacje

• Maksymalna szybkość przesyłania danych: 1000 Mbit/s
• Porty Ethernet LAN (RJ-45): 1
• Interfejs światłowodowy: 1 gniazdo SFP (1000Base-X)
• Moc wyjściowa PoE: do 30 W na porcie RJ-45 (IEEE 802.3at, wstecznie kompatybilny z IEEE 802.3af)
• Zdalny zasięg zasilania przez kabel Ethernet: do 100 m
• Zasilanie wejściowe: gniazdo wejściowe DC 52 V
• Obsługa ramek: do 9 KB (Jumbo frames)
• Kontrola przepływu: IEEE 802.3x (pełny dupleks)
• Obudowa: metalowa
• Wskaźniki LED: zasilanie, użycie PoE, Fiber LNK/ACT, TP LNK/ACT
• Kolor produktu: niebieski

Jak używać

Zainstaluj kompatybilny moduł SFP w gnieździe SFP i podłącz łącze światłowodowe do zdalnego segmentu światłowodowego. Podłącz miedziane urządzenie Ethernet do portu RJ-45 za pomocą kabla Cat5/5e/6. Doprowadź napięcie DC 52 V do wejścia zasilania konwertera; urządzenie będzie dostarczać moc PoE i dane przez kabel RJ-45 na odległość do 100 m. Skonfiguruj zdalne urządzenie według potrzeb; użyj przełącznika DIP, aby włączyć lub wyłączyć tryb Link Fault Pass-Through (LFP) i monitoruj diody LED pod kątem stanu łącza i PoE.

Co wziąć pod uwagę przed zakupem

• Wymagany typ i odległość światłowodu — wybierz kompatybilny moduł SFP (jednomodowy lub wielomodowy), aby spełnić odległość łącza
• Wymagania dotyczące zasilania urządzenia zasilanego — upewnij się, że urządzenie pobiera nie więcej niż 30 W przez PoE
• Konstrukcja jednoportowa — sprawdź, czy jeden port zasilany i jeden interfejs światłowodowy spełniają potrzeby topologii sieci
• Napięcie zasilania — potwierdź dostępność źródła zasilania DC 52 V dla konwertera

Zalecenia

Używaj wysokiej jakości kabli Cat5e/6 dla segmentu RJ-45, wybierz moduł SFP przystosowany do wymaganej odległości i typu światłowodu oraz umieść GTP-805A w wentylowanym miejscu. Monitoruj diody LED i włącz LFP, gdy potrzebujesz propagowania awarii łącza między segmentem światłowodowym a miedzianym.
