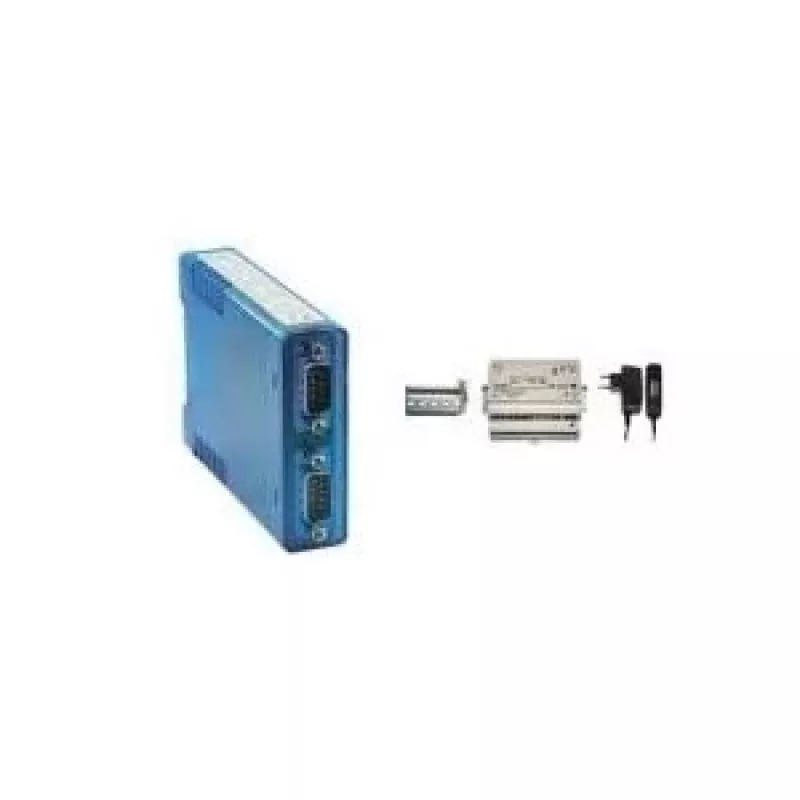

Konwerter szeregowy, repeater, izolator W&T 86201

Konwerter szeregowy, repeater, izolator W&T 86201 to kompaktowe urządzenie przemysłowe, które konwertuje interfejs hosta RS-232 na linie RS-422 lub RS-485, zapewniając jednocześnie izolację galwaniczną. Zaprojektowany do montażu na szynie DIN, moduł ma 22 mm szerokości, 75 mm głębokości i 105 mm wysokości i działa przy zasilaniu 12–24 V. Utrzymuje niezawodną komunikację szeregową na dużych odległościach i chroni podłączone urządzenia przed zakłóceniami elektrycznymi.

Zalety

W&T 86201 łączy w sobie konwerter, repeater i izolator w jednym kompaktowym module, zmniejszając wymagania dotyczące miejsca w szafie sterowniczej. Wbudowana izolacja galwaniczna zapobiega powstawaniu pętli uziemienia i chroni urządzenia przed stanami przejściowymi i szumami typowymi dla środowisk przemysłowych. Jego wąska obudowa 22 mm i standardowy montaż umożliwiają łatwą integrację z istniejącymi szafami sterowniczymi. Urządzenie obsługuje łącza szeregowe na duże odległości i jest kompatybilne zarówno z sieciami RS-422, jak i RS-485.

Odpowiednie dla

Kluczowe specyfikacje

Jak używać

Zamontuj moduł na szynie DIN w szafie sterowniczej i podłącz host RS-232 do terminala lub złącza RS-232 urządzenia. Podłącz linie RS-422/RS-485 do odpowiednich terminali, przestrzegając wymagań dotyczących polaryzacji i terminacji sieci docelowej. Doprowadź napięcie 12–24 V DC do wejścia zasilania. Sprawdź kierunek transmisji danych i ustawienia prędkości transmisji na podłączonych urządzeniach; funkcja repeatera obsługuje przezroczyste przekazywanie sygnałów bez konwersji protokołów.

Zalecenia

Zainstaluj ochronę przeciwprzepięciową i odpowiednie ekranowanie kabli w środowiskach o wysokim poziomie zakłóceń elektromagnetycznych. W przypadku korzystania z RS-485 w sieciach wielopunktowych zapewnij prawidłowe zakończenie magistrali i polaryzację. Przed instalacją zapoznaj się z kartą katalogową urządzenia, aby uzyskać szczegółowe schematy połączeń i wartości znamionowe izolacji.
