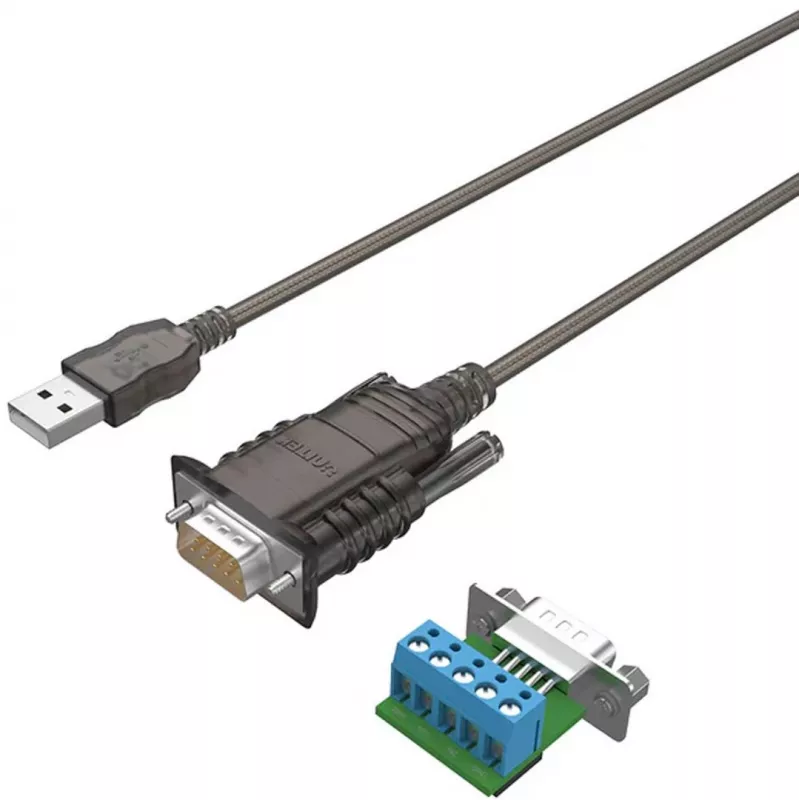

Adapter USB 2.0 na RS422/RS485 Unitek Y-108301-1.5M z chipsetem FTDI, kabel 1,5 m

Unitek Y-108301-1.5M to adapter USB 2.0 na RS422/RS485 z chipsetem FTDI i stałym kablem o długości 1,5 m, który konwertuje sygnały USB na różnicowe interfejsy szeregowe. Umożliwia podłączenie urządzeń przemysłowych, sterowników PLC, modemów i starszych urządzeń do nowoczesnych komputerów PC i laptopów, zapewniając niezawodną komunikację szeregową dwu- lub czteroprzewodową w standardzie RS422 lub RS485. Adapter obsługuje popularne sterowniki FTDI do instalacji plug-and-play w większości systemów operacyjnych i jest przeznaczony do stabilnego przesyłania danych w środowiskach aplikacji wymagających standardowych portów USB-szeregowych.

Zalety

Zintegrowany chipset FTDI zapewnia szerokie wsparcie sterowników i stabilną translację UART-USB, redukując problemy z kompatybilnością z oprogramowaniem przemysłowym i systemami SCADA. Stały kabel o długości 1,5 m zapewnia wygodny zasięg bez konieczności stosowania przedłużaczy, zachowując integralność sygnału. Obsługa zarówno różnicowego sygnalizowania RS422, jak i RS485 umożliwia elastyczne podłączenie do różnych urządzeń szeregowych i topologii sieci. Kompaktowa konstrukcja i interfejs USB 2.0 zapewniają proste, niskoopóźnieniowe rozwiązanie do zadań komunikacji szeregowej.

Zastosowanie

• Podłączanie sterowników PLC i kontrolerów przemysłowych do komputerów PC lub laptopów
• Łączenie modemów RS422/RS485 i sprzętu telemetrycznego
• Interfejsowanie starszych urządzeń szeregowych z komputerami wyposażonymi tylko w USB
• Systemy SCADA, akwizycja danych i diagnostyka automatyki przemysłowej
• Testowanie i konfiguracja urządzeń szeregowych w serwisie terenowym

Kluczowe specyfikacje

• Konwersja interfejsu: USB 2.0 na różnicowy szeregowy RS422/RS485
• Chipset: kontroler USB-UART oparty na FTDI dla szerokiej kompatybilności sterowników
• Długość kabla: zintegrowany kabel USB o długości 1,5 m
• Obsługiwane tryby: praca RS422 (4-przewodowa) i RS485 (2-przewodowa/4-przewodowa)
• Prędkość transmisji: obsługuje popularne prędkości transmisji szeregowej stosowane w aplikacjach przemysłowych (zależne od hosta i urządzenia)
• Złącze: wtyk USB typu A na kablu; wielopinowe złącze zaciskowe lub szeregowe DB dla RS422/RS485 w zależności od okablowania adaptera
• Zasilanie: zasilanie z magistrali USB, nie wymaga zewnętrznego zasilacza

Jak używać

Podłącz wtyk USB typu A adaptera do wolnego portu USB w komputerze PC lub laptopie. Zainstaluj lub sprawdź zgodny sterownik FTDI w systemie operacyjnym hosta, jeśli automatyczna instalacja sterownika nie nastąpi. Zakończ i podłącz linie RS422 lub RS485 zgodnie z wyprowadzeniami docelowego urządzenia i zalecanymi praktykami okablowania różnicowego, w tym ewentualnymi rezystorami terminującymi lub polaryzującymi dla sieci RS485 z wieloma punktami. Skonfiguruj ustawienia portu szeregowego hosta (prędkość transmisji, parzystość, bity danych, bity stopu i kontrolę przepływu) tak, aby odpowiadały podłączonemu urządzeniu przed rozpoczęciem komunikacji.

Zalecenia

W celu zapewnienia niezawodnej komunikacji należy stosować ekranowane kable i utrzymywać długość kabli w praktycznych granicach dla RS422/RS485. Podczas wdrażania RS485 w sieciach wielopunktowych należy ustawić odpowiednią terminację i polaryzację na końcach sieci oraz zweryfikować adresowanie urządzeń i ustawienia prędkości transmisji. Aktualizuj sterowniki FTDI z oficjalnych źródeł w razie potrzeby i testuj adapter za pomocą oprogramowania terminalowego lub narzędzi diagnostycznych przed integracją z systemami produkcyjnymi.
