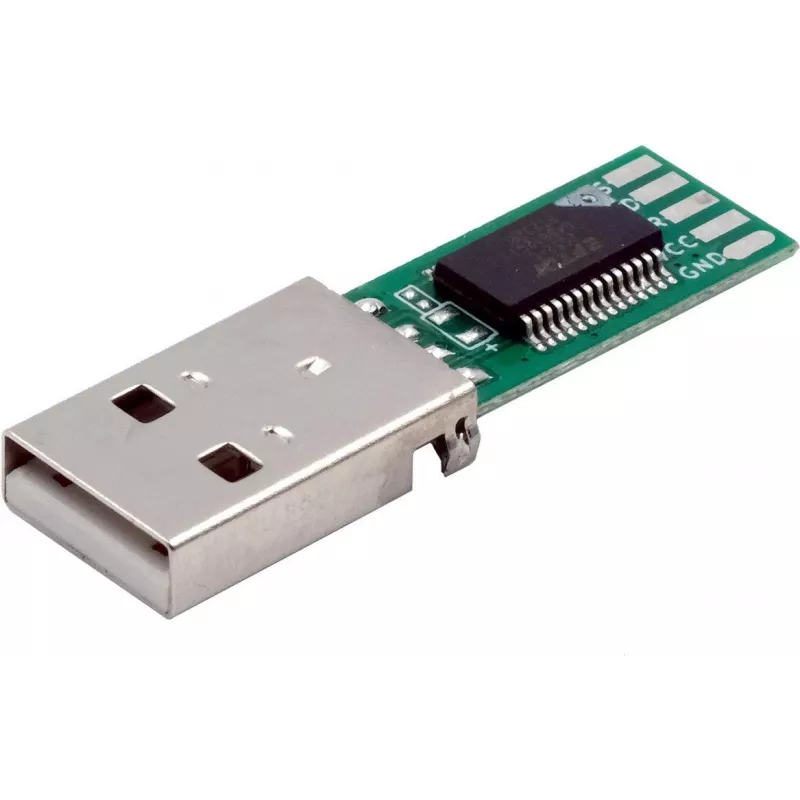

Płytka konwertera USB na RS-232 Exsys EX-13101 z chipsetem FTDI, płytka adaptera USB-szeregowy

Płytka konwertera USB na RS-232 Exsys EX-13101 to kompaktowa płytka adaptera wyposażona w chipset FTDI, zapewniająca komunikację USB-szeregową w module montowanym na płytce. Płytka udostępnia interfejs USB po jednej stronie i linie sygnałowe RS-232 po drugiej, umożliwiając podłączenie starszych urządzeń szeregowych, sterowników przemysłowych, modemów lub terminali POS do komputera hosta przez USB. Konstrukcja nadaje się do integracji w urządzeniach, prototypach rozwojowych i osprzęcie testowym, gdzie wymagany jest mały, niezawodny interfejs USB-RS-232.

Zalety

Chipset FTDI zapewnia stabilną obsługę sterowników, spójne zarządzanie szybkością transmisji i szeroką kompatybilność między systemami operacyjnymi bez potrzeby skomplikowanej konfiguracji. Format płytki oferuje oszczędność miejsca integracji i łatwy dostęp do linii sygnałowych RS-232 do lutowania lub połączeń przez złącza szpilkowe. Zasilanie z portu USB o niskim poborze mocy i solidna translacja poziomów sygnałów umożliwiają bezpośrednie łączenie ze standardowymi urządzeniami RS-232 przy minimalnym dodatkowym obwodzie.

Zastosowanie

• Podłączanie starszych urządzeń RS-232 (modemów, drukarek szeregowych, skanerów kodów kreskowych) do nowoczesnych hostów wyposażonych wyłącznie w USB
• Integracja ze sterownikami przemysłowymi i systemami automatyki do wymiany danych i sterowania
• Prototypowanie, osprzęt testowy i debugowanie, gdzie wymagany jest dostęp szeregowy
• Aktualizacje oprogramowania układowego i konfiguracja urządzeń wbudowanych wykorzystujących porty RS-232

Kluczowe specyfikacje

• Interfejs: USB po stronie hosta, linie sygnałowe RS-232 po stronie urządzenia
• Chipset: kontroler USB-szeregowy z rodziny FTDI
• Poziomy sygnałów: standardowe napięcia sygnalizacji RS-232 dla linii TX/RX i handshake
• Zasilanie: z magistrali USB, praca o niskim poborze mocy
• Format: moduł w formie płytki odpowiedni do integracji lub montażu w obudowach
• Obsługiwane szybkości transmisji: szeroki zakres, obejmujący standardowe szybkości szeregowe (konfigurowalne przez sterowniki)

Sposób użycia

Zamocuj płytkę konwertera w docelowym urządzeniu lub osprzęcie i podłącz port USB do komputera hosta za pomocą odpowiedniego kabla. Połącz linie sygnałowe RS-232 ze złączem szeregowym lub bezpośrednio z interfejsem szeregowym urządzenia docelowego, zgodnie z wyprowadzeniami RS-232. Zainstaluj odpowiednie sterowniki FTDI na systemie hosta, jeśli nie są jeszcze obecne; wiele nowoczesnych systemów operacyjnych zawiera natywną obsługę FTDI. Skonfiguruj parametry portu COM (szybkość transmisji, liczba bitów danych, parzystość, bity stopu, sterowanie przepływem) w aplikacji hosta lub oprogramowaniu terminalowym, aby dopasować je do podłączonego urządzenia.

Zalecenia

Używaj ekranowanych kabli USB i szeregowych w środowiskach z zakłóceniami elektrycznymi, aby zmniejszyć interferencje. Sprawdź uziemienie i odniesienie sygnału podczas integracji z urządzeniami przemysłowymi. Dla niezawodnej komunikacji dopasuj ustawienia UART po obu stronach i, gdy dostępne, używaj sprzętowego lub programowego sterowania przepływem, aby zapobiec utracie danych przy wysokich szybkościach transferu.
