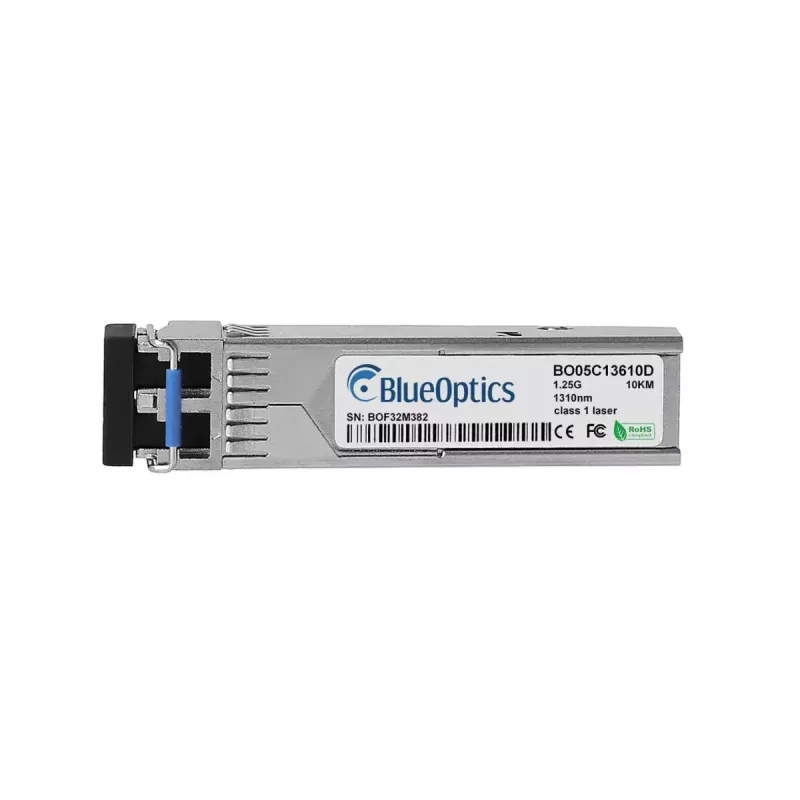

Moduł nadajnika-odbiornika SFP BlueOptics AFCT-5705APZ-BO LC Aluminium 20g

BlueOptics AFCT-5705APZ-BO LC Aluminium 20g to jednomodowy moduł nadajnika-odbiornika SFP przeznaczony do łączy optycznych 1000BASE‑LX. Umieszczony w aluminiowej obudowie i wyposażony w złącze duplex LC, moduł ten nadaje i odbiera na długości fali 1310 nm i jest przeznaczony do niezawodnej transmisji danych gigabitowych na duże odległości. Jest kompatybilny z portami SFP zgodnymi z MSA i zaprojektowany do pracy w przełącznikach, routerach i innych urządzeniach sieciowych obsługujących standardowe moduły SFP 1000BASE‑LX.

Zalety

Nadajnik-odbiornik zapewnia stabilną przepustowość danych 1,25 Gbit/s na włóknie jednomodowym i obsługuje odległości do 10 km w standardzie 1000BASE‑LX. Aluminiowa obudowa zapewnia mechaniczną wytrzymałość przy jednoczesnym zachowaniu niskiej wagi (około 20 g). Zbudowany zgodnie ze specyfikacjami MSA, moduł zawiera komponenty renomowanych producentów układów optycznych i scalonych, zapewniając stałą wydajność i wydłużony okres eksploatacji. Obsługa cyfrowego monitorowania diagnostycznego (DDM/DOM) umożliwia monitorowanie w czasie rzeczywistym parametrów takich jak napięcie zasilania, prąd polaryzacji lasera, optyczna moc nadawania i odbioru oraz temperatura modułu, jeśli urządzenie hostowe je obsługuje.

Zastosowanie

• Łącza uplink Gigabit Ethernet między przełącznikami i routerami przez włókno jednomodowe
• Połączenia dalekiego zasięgu w sieciach centrów danych i przedsiębiorstw (do 10 km)
• Łącza sieci pamięci masowych i aplikacje Fibre Channel over Ethernet
• Wymiana lub modernizacja modułów SFP 1000BASE‑LX zgodnych z MSA

Kluczowe specyfikacje

• Format: SFP (Small Form‑factor Pluggable)
• Standard optyczny: 1000BASE‑LX
• Długość fali: 1310 nm nadawanie / 1310 nm odbiór
• Maksymalna przepływność danych: 1,25 Gbit/s
• Złącze: LC duplex
• Typ włókna: włókno jednomodowe (SMF)
• Typowa odległość robocza: do 10 km (w zależności od włókna i budżetu łącza)
• Materiał obudowy: aluminium
• Waga: ok. 20 g
• Diagnostyka cyfrowa: DDM/DOM (jeśli obsługiwana przez host)

Sposób użycia

Zainstaluj moduł SFP w wolnym porcie SFP kompatybilnego urządzenia sieciowego, aż zatrzaśnie się na miejscu, następnie zabezpiecz i podłącz kable krosowe światłowodowe LC duplex, zachowując prawidłową polaryzację. Skonfiguruj interfejs hosta zgodnie z instrukcjami dostawcy urządzenia i zweryfikuj stan łącza za pomocą interfejsu zarządzania hosta. Jeśli wymagane jest monitorowanie DDM/DOM, włącz funkcję monitorowania na hoście, aby przeglądać diagnostykę w czasie rzeczywistym. Obchodź się z modułem z zachowaniem środków ostrożności przed wyładowaniami elektrostatycznymi i trzymaj nasadki przeciwpyłowe na nieużywanych złączach, aby utrzymać wydajność optyczną.

Zalecenia

Dla optymalnej jakości łącza używaj kabli krosowych jednomodowych i upewnij się, że złącza są czyste przed połączeniem. Potwierdź kompatybilność hosta z modułami SFP 1000BASE‑LX zgodnymi z MSA i sprawdź ustawienia oprogramowania układowego lub programowego, jeśli urządzenie przeprowadza kontrolę dostawcy. W celu długoterminowej niezawodności eksploatuj moduł w zakresach temperatury i zasilania określonych przez producenta i zaplanuj okresową kontrolę poziomów mocy optycznej za pośrednictwem DDM/DOM, jeśli są dostępne.
